带空气加热功能的吊顶式通风管路系统

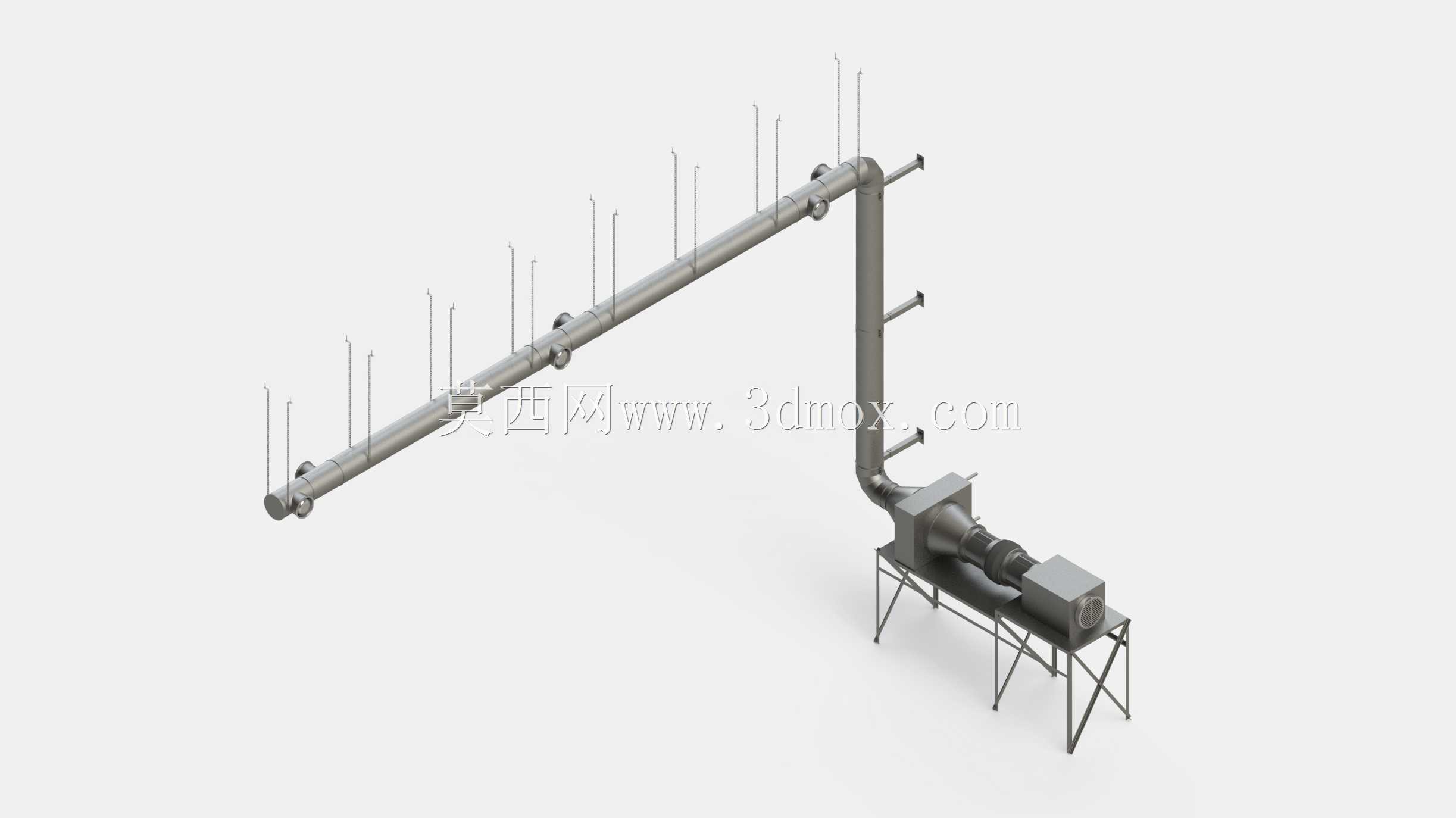

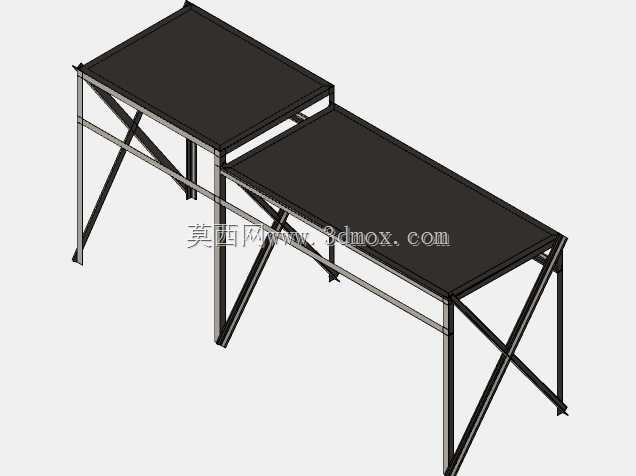

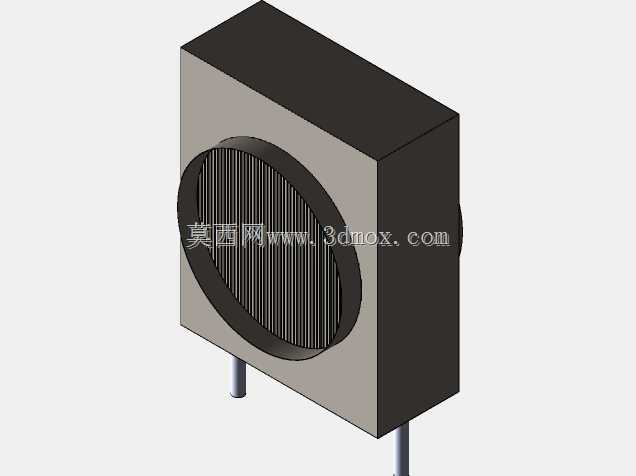

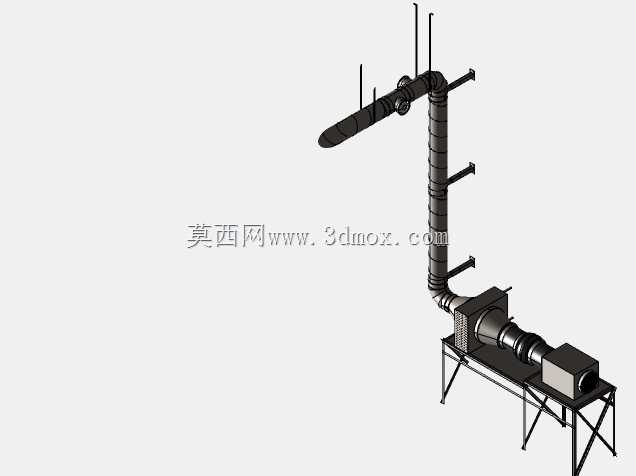

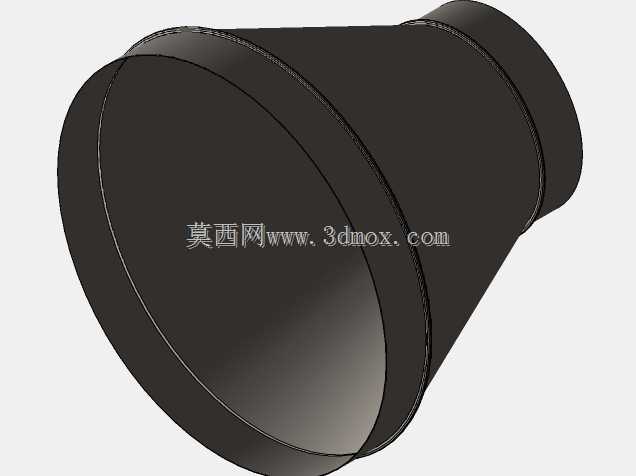

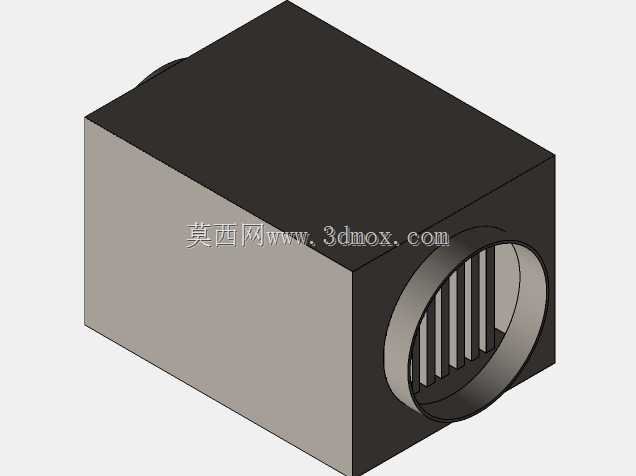

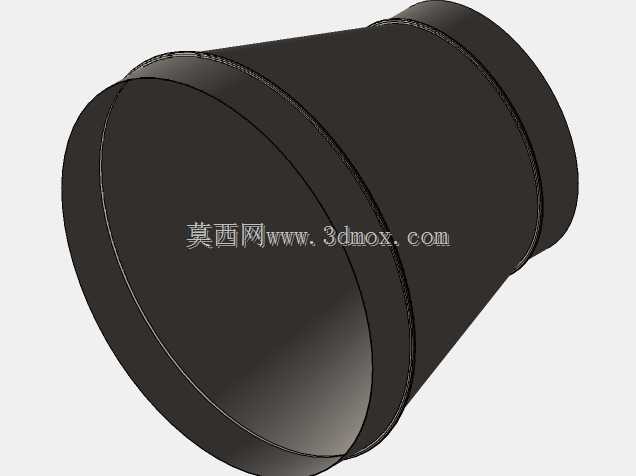

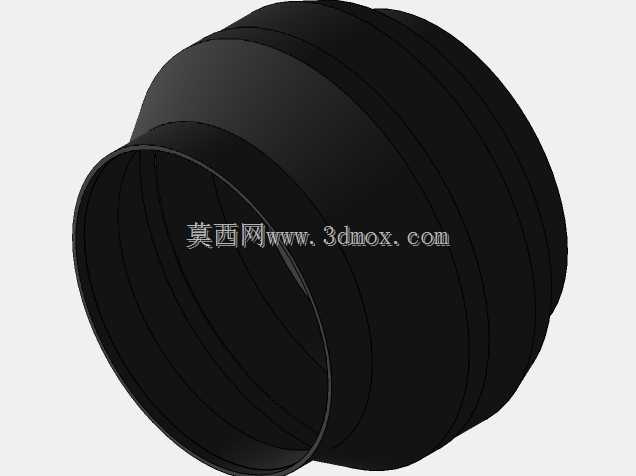

　　这套带空气加热功能的通风系统，主要面向需要对送入室内空气做温度调节的通风场景，常见于工业车间岗位送风、小型商用空间恒温补风、洁净室预加热送风这类工况，区别于普通排风系统，它在送风路径中集成了空气换热单元，能够根据送风需求对气流做升温处理，避免冬季送入室外冷风造成区域温度骤降，影响作业环境舒适度或是工艺参数稳定性。整套系统采用机架集成式的动力端设计，风机与加热单元被整合在同一落地支架上，支架采用型钢焊接成型，支腿做了斜撑加固，能够抵消风机运行时产生的振动，避免振动沿着风管传递到吊顶结构，引发共振异响。送风主管采用长直圆形风管布局，沿水平方向延伸布置，风管上均匀开设了多个下送风口，每个风口都配置了短管送风嘴，

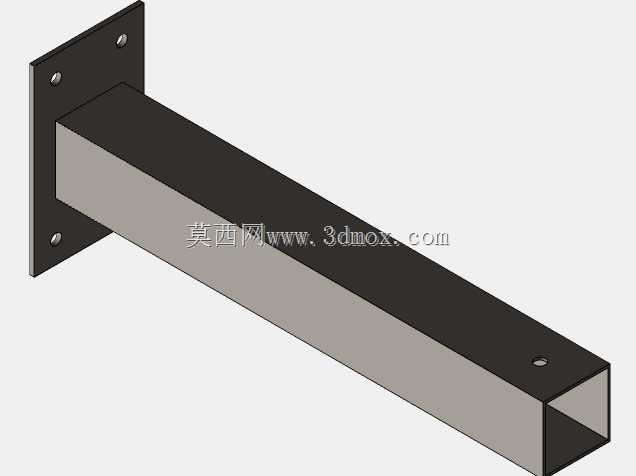

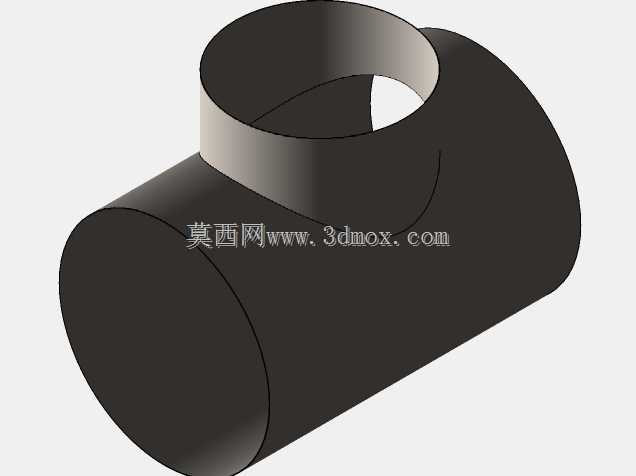

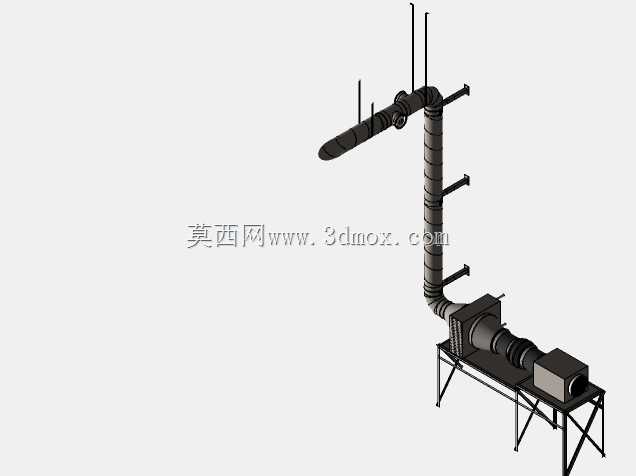

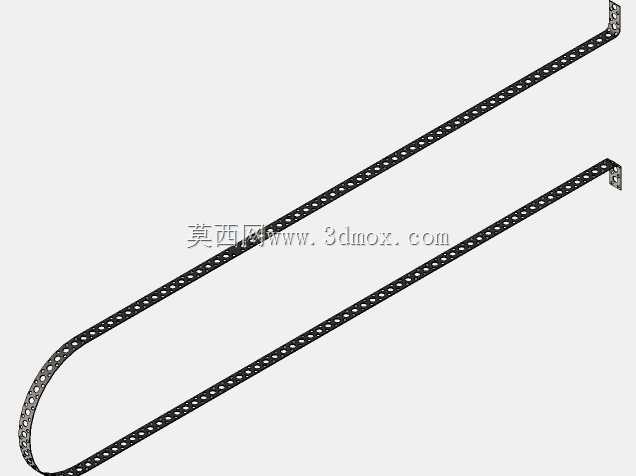

　　能够将处理后的热空气均匀输送到覆盖区域的各个点位，避免局部区域送风不均出现温度差。风管的固定方式采用穿孔胶带配合吊点的安装形式，适配无预埋吊件的天花板安装场景，不需要在顶板上大量打膨胀螺栓，能够降低对建筑顶面结构的破坏，同时也方便后期调整风管的走向与位置。水平风管末端通过90度弯头连接垂直下行管段，垂直管段上预留了两个侧接接口，可根据实际需求拓展支路风管，或是连接温湿度检测探头，实时监测送风参数。设计阶段优先考虑了安装边界的适配性，动力端机架的底部支腿预留了地脚安装孔，可直接固定在地面基础上，水平风管的安装高度可根据现场吊顶高度调整吊点长度，整套系统的水平管段长度可根据覆盖区域的跨度做模块化拼接，不需要重新定制整体管路。功能层面，

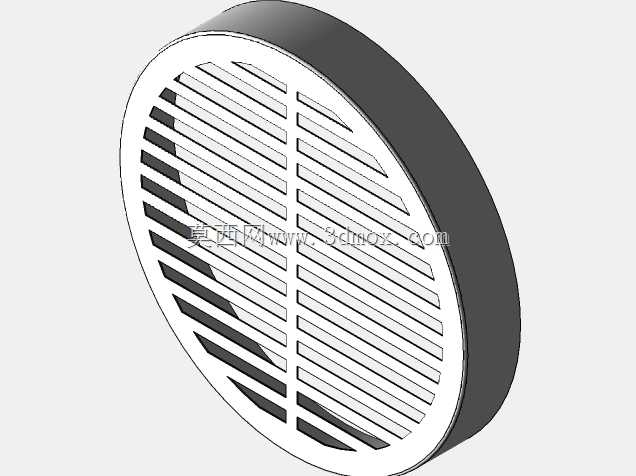

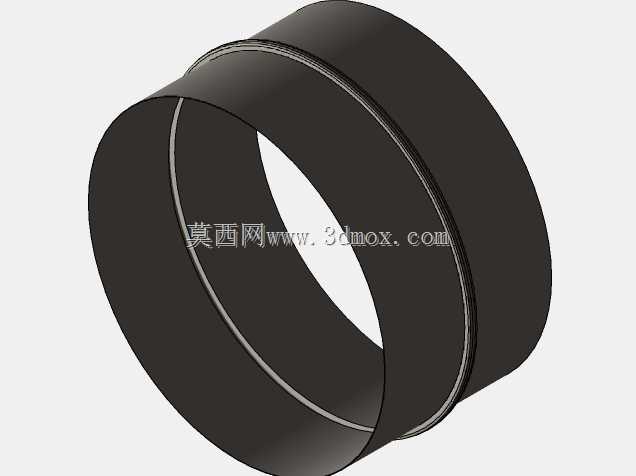

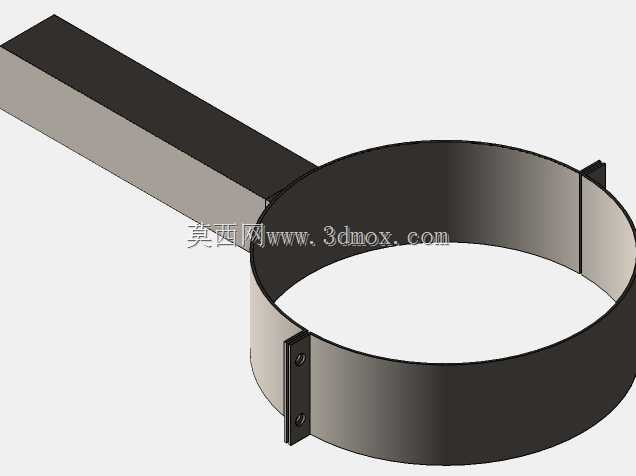

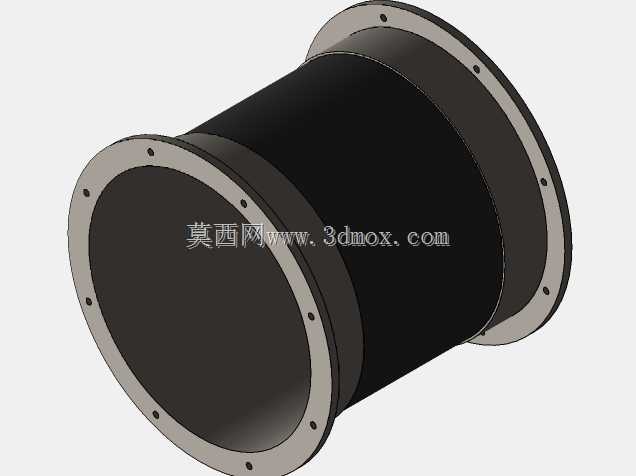

　　这套系统除了基础的空气输送、加热功能外，还可根据工况需求切换换热模式，接入冷源时也可实现送风冷却，满足夏季降温送风的需求。风管的连接采用法兰抱箍式结构，密封性能可靠，能够降低送风过程中的漏风率，减少能源损耗。每个送风口的送风嘴都做了流线型收口设计，能够降低送风阻力，让气流送出更加平缓，避免风口处产生尖锐的风噪。在结构设计上，动力端的风机与加热单元之间做了软连接过渡，能够进一步阻隔振动传递，同时也方便后期拆卸维护，更换加热组件或是检修风机叶轮时不需要拆解整体管路。垂直管段与水平管的弯头处做了导流片设计，能够减少气流转弯时的阻力损失，降低风机的运行负载。整套系统的安装边界需要注意，动力端机架周边需要预留不小于600mm的检修空间，

　　方便日常清理过滤器、检修电气接线，水平风管下方不能布置高大遮挡设备，避免阻挡送风气流，影响送风覆盖效果。针对不同的送风距离，设计时可通过调整风机的运行频率来匹配送风压力，保证最远端的送风口也能有足够的送风风量。风管的壁厚根据管径大小做了匹配选型，长直段风管采用常规壁厚即可，弯头与设备连接处适当加厚，避免气流长期冲刷造成管壁磨损。
