工业卷材立式多层陈列放置架结构

　　做车间物料存放和门店卷材展示的结构设计时，这类立式多层胶卷展架的结构逻辑其实很值得参考，它没有用复杂的传动或者电控部件，全靠型材框架的受力分配来实现多卷大重量卷材的稳定承托，同时兼顾取放便利性和展示效果。先从实际应用场景说，这类架体常见于包装材料门店的样品陈列、印刷车间的待加工卷材临时存放、广告耗材门店的膜类卷料展示，也有不少生产车间把同结构改作工位旁的小批量卷材备料架，用来放置不同规格的保护膜、胶带、印刷膜卷，避免卷材直接堆放在地面出现端面磕碰、积灰或者层间挤压变形的问题。

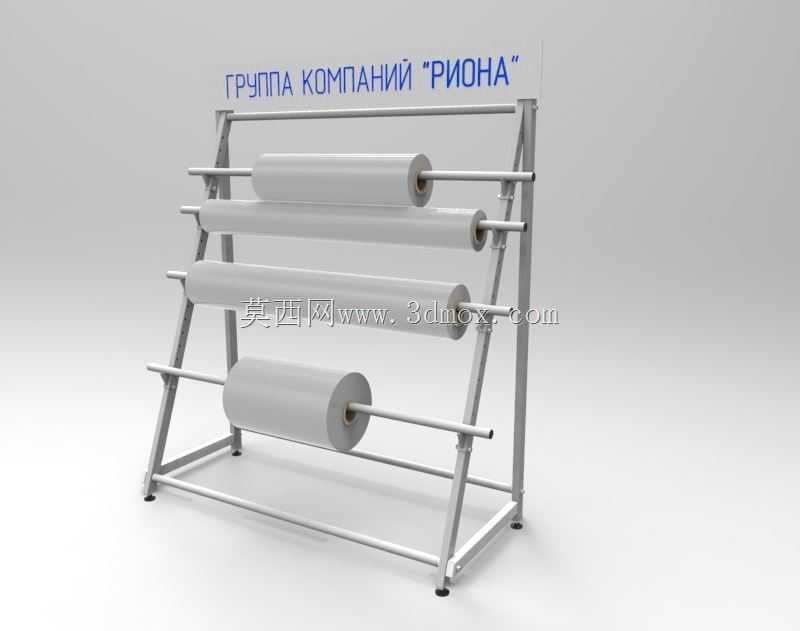

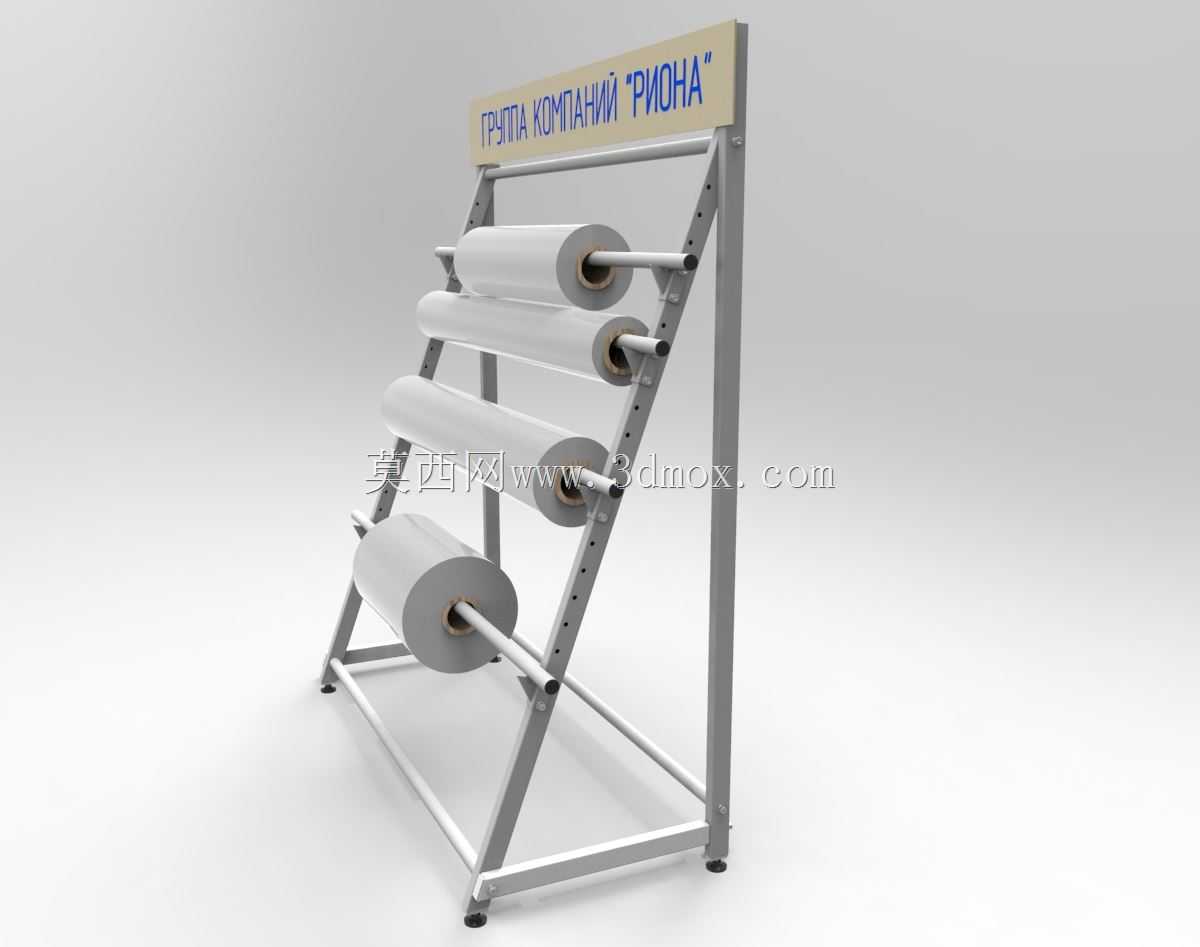

　　从功能特性上看，架体采用单侧斜向布置的挂杆设计，每根挂杆对应一个卷材放置位，挂杆采用悬臂式结构，一端固定在斜向的主立柱型材上，另一端做圆弧收头处理，没有突出的尖锐边角，更换卷材的时候只需要顺着挂杆轴向把旧卷抽出、新卷推入即可，不需要额外的紧固件拆装，单人就能完成卷材更换操作。斜向布置的挂杆有两个实际作用，一是让每一层卷材的端面都能露出一部分，操作人员站在架体正面就能快速识别不同卷材的规格、材质，不用侧身或者挪动上层卷材查看标签；二是斜向排布让卷材的重心自然靠向主立柱侧，不会出现悬臂端下挠导致卷材滑脱的问题，相比水平悬臂架，斜置的挂杆对挂杆根部的焊接强度要求更低，同等截面的管材能承托更重的卷材。

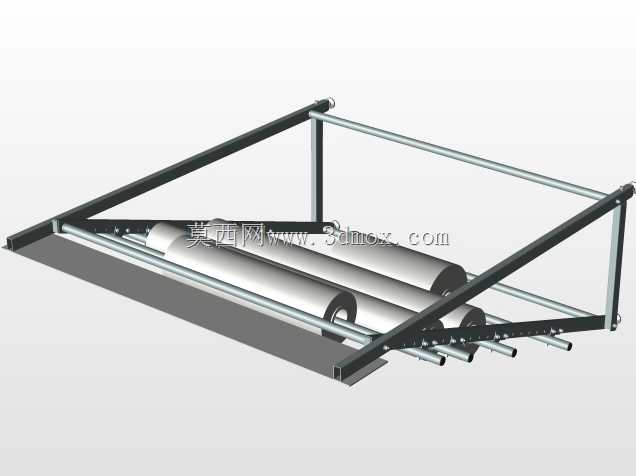

　　设计思路上，整个架体采用三角形稳定框架结构，两根斜向主立柱作为主要承力构件，底部用横向方管焊接成矩形底框，底框的四个角安装可调脚杯，既可以在不平整的地面通过调节脚杯高度让架体保持水平，避免架体倾斜导致卷材窜动，也能避免方管底框直接和地面接触，减少地面潮气对架体底部的锈蚀。主立柱和底框之间焊接有斜向支撑方管，把主立柱承受的卷材重力分解传递到底框的整个支撑面上，避免立柱根部出现应力集中导致焊缝开裂。架体顶部预留了标识牌安装位，可以直接粘贴物料分类标识或者品牌标识，不需要额外加装支架。挂杆的间距设计参考了常用工业卷材的最大外径，层间预留足够的操作空间，即使放置最大外径的卷材，上下层之间也能留出足够的手部操作空间，抽拉卷材的时候不会碰到上层卷材的端面。

　　从安装边界和尺寸适配来说，这类架体的整体宽度控制在1.2米左右，深度在0.6米左右，高度在1.8米上下，占地面积不到0.8平方米，不管是放在门店的靠墙位置还是车间的工位间隙都不会占用过多通道空间，四个脚杯的调节行程有20毫米，能适配大多数车间和门店的地面平整度要求。挂杆的直径参考常用卷材的纸芯内径设计，和纸芯之间留有1-2毫米的间隙，抽拉卷材的时候不会出现卡滞，同时间隙也不会过大导致卷材放置后出现明显的晃动。架体的所有焊接位置都做了打磨去毛刺处理，外部可以做喷塑或者喷漆处理，既提升外观质感，也能提升架体的防锈能力，适配车间多尘、偶尔有切削液飞溅的使用环境。另外架体的整体重心偏向后侧主立柱方向，即使最外侧的挂杆放置满重量的卷材，整体重心也落在底框的支撑面内部，不会出现前倾翻倒的风险，不需要额外打膨胀螺丝固定在地面，移动位置的时候只需要抬起架体就能挪动，适配需要经常调整陈列布局或者工位位置的使用场景。
