精密传动齿轮轴组啮合结构设计

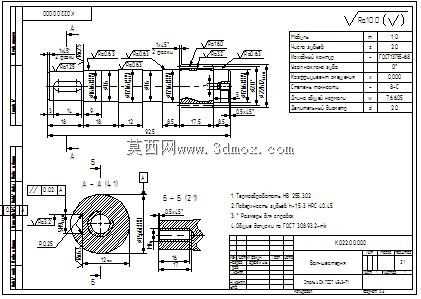

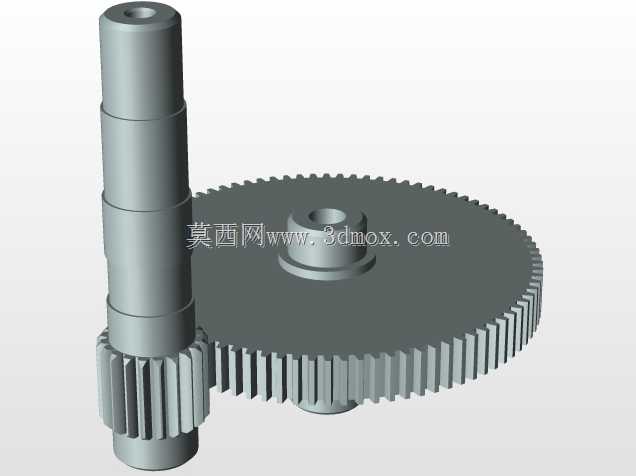

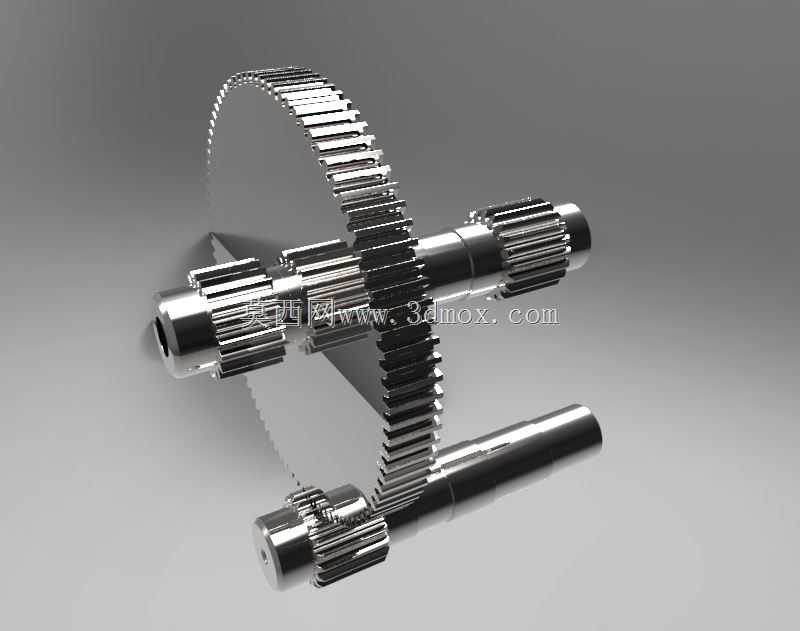

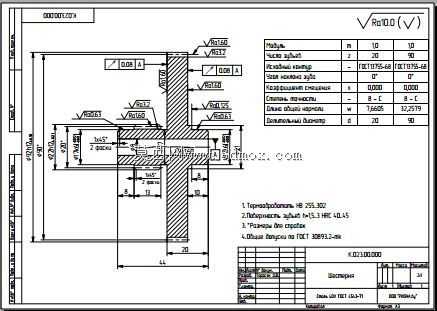

　　在常规动力传递场景中，这类多轴配合的齿轮轴结构常出现在中小功率的传动箱、精密进给机构以及仪器仪表的动力输入端，区别于单根齿轮轴的独立传动形式，这套结构通过不同直径齿圈与多根带齿轴段的啮合，实现单输入路径下的多轴同步动力输出，可在紧凑安装空间内完成转速匹配与扭矩分流，不需要额外加装分动齿轮来拆分动力路径。从实际装配逻辑来看，每根齿轮轴的齿段都做了等模数等压力角的匹配设计，齿向公差控制在满足平行轴啮合的精度区间内，轴身预留的光轴段用于装配支撑轴承，轴端的内孔结构可用于安装锁紧件或者对接输入输出联轴结构，大直径齿圈作为中间传动件，同时和三根不同位置的齿轮轴啮合，齿圈的径向跳动公差在设计时就预留了装配调整余量，

　　避免多轴同时啮合时出现卡滞或者齿面偏磨的问题。做结构设计时首先要确认的是各轴的中心距边界，因为多齿轮同时啮合的结构对中心距偏差敏感度远高于单对齿轮传动，中心距的正负偏差不仅会影响齿侧间隙，还会改变同时参与啮合的轮齿对数，直接影响传动平稳性与噪音表现，所以建模阶段就需要把轴承位的安装公差、轴的受力挠曲变形量提前纳入计算，齿宽的选择也不是统一尺寸，和大齿圈啮合的各轴齿段宽度略大于齿圈的齿宽，避免装配时轴向窜动导致啮合长度不足。从安装边界来看，整套结构的外轮廓由大齿圈的外径决定，三根齿轮轴的伸出端长度可根据实际对接的负载端结构调整，轴上的台阶面分别用于轴承内圈定位、齿段轴向限位，没有多余的冗余结构，所有退刀槽、

　　倒角尺寸都符合机械加工的常规工艺要求，不会出现无法加工的死角结构。实际应用中这类结构不需要额外的导向组件来保证啮合位置，只要两端的支撑轴承座孔位置度符合设计要求，装配后即可实现顺畅传动，齿面的受力会通过多齿啮合均匀分散，相比单对齿轮传动能承受更大的瞬时冲击负载，在频繁正反转的传动场景下，齿侧间隙的一致性也更容易保证，不会出现正反转切换时的空程差过大问题。建模过程中需要注意轮齿的渐开线齿形准确性，尤其是多轴啮合的位置，齿形的偏差会导致某一轴的啮合过紧而另一轴啮合间隙过大，所以在完成齿形参数化建模后，需要做干涉检查，模拟转动全行程的啮合状态，确认各齿面的接触痕迹均匀分布在齿宽中部，没有边缘接触或者齿顶干涉的情况。

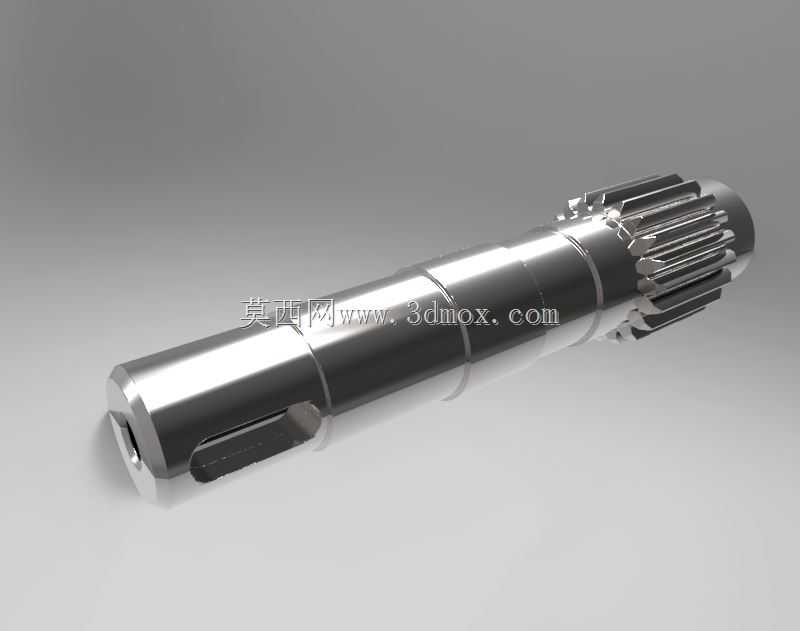

　　轴身的光轴段直径和轴承内径做基孔制配合，配合公差选择过渡配合区间，既保证装配时不会过松导致跑圈，也不会因为过盈量太大增加装配难度，轴端的锁紧螺纹规格根据轴径匹配，锁紧后能抵消齿轮传动时产生的轴向分力，避免轴在运转过程中出现轴向窜动。这类结构在实际选型时，可根据传递扭矩的大小调整模数与齿宽参数，不需要改变整体的安装中心距布局，就能适配不同功率等级的传动需求，对于需要在有限空间内实现多轴同步驱动的设备来说，这种集成式的齿轮轴啮合结构能大幅减少传动链路的零件数量，降低整体装配复杂度，同时减少传动环节的功率损耗，提升整体传动效率。
