游艇甲板嵌入式排气通风口结构设计

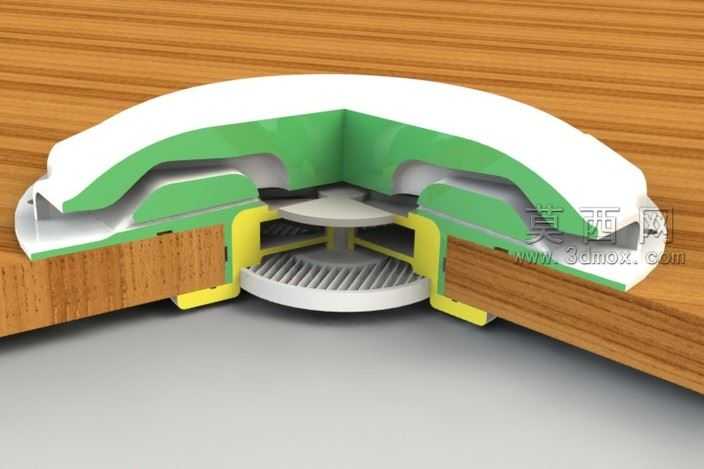

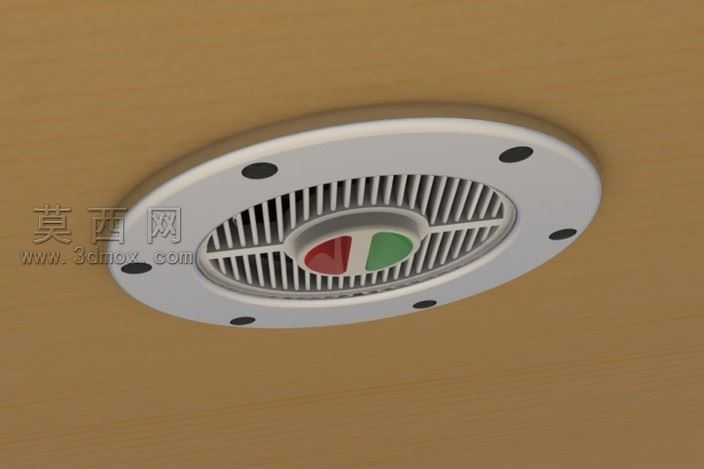

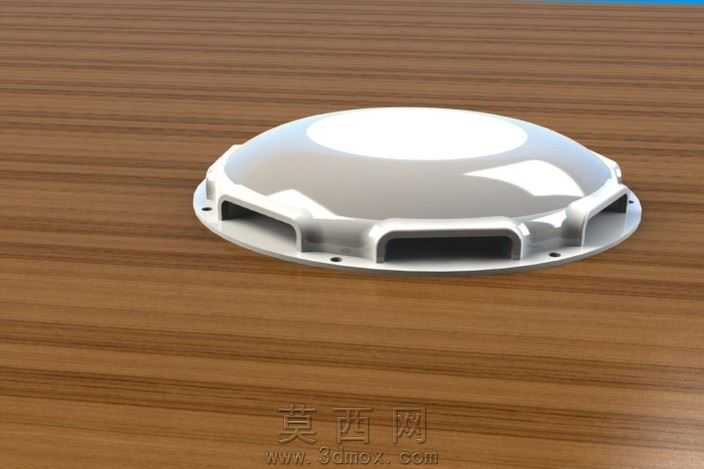

本作品为游艇甲板专用嵌入式排气通风口的三维结构设计，整体采用注塑成型的生产工艺导向完成全参数化建模，在三维建模过程中严格遵循注塑件的生产制造规范，对所有结构转角处均做了适配注塑脱模的圆角过渡处理，避免出现尖锐棱角导致的应力集中与脱模卡滞问题。模型采用剖视视角呈现内部完整结构，可清晰观察到多层导流的功能设计：最外层为贴合甲板表面的弧形白色外罩，曲面弧度经过反复调整，既能够与游艇甲板的木质铺装表面形成流畅顺滑的视觉衔接，避免凸起结构磕碰甲板通行人员，又可以引导外部气流顺畅进入通风通道，同时阻挡甲板表面积水直接灌入通风腔体内。外罩下方设置绿色弹性密封层，该层结构建模时精准匹配了甲板安装开孔的尺寸公差，安装后可与开孔内壁紧密贴合，起到防水隔尘的作用，避免甲板缝隙的渗水、积尘进入游艇内部舱室。密封层内侧为黄色支撑固定结构，该部分采用卡扣式安装设计，无需额外螺丝固件即可卡紧在甲板开孔的内壁上，既简化了现场安装的操作流程，又能够为整个通风口提供稳定的结构支撑，避免船体航行过程中出现部件松动移位的问题。最下方为带密集格栅的通风底座，格栅叶片采用倾斜角度设计，在保证排气通风通流面积满足舱室换气需求的前提下，可进一步阻挡外部杂物、溅水进入舱内，同时对气流起到整流作用，降低通风过程中的风噪影响。渲染阶段针对不同部件匹配了对应材质：外罩采用耐候性哑光白色塑料材质，模拟船用配件抗紫外线老化的材质特性；密封层采用软质橡胶质感的绿色材质，体现弹性密封件的触感特征；支撑结构采用硬质工程塑料的黄色材质，区分不同功能部件的同时提升结构辨识度；底座格栅采用浅灰色硬质塑料材质，还原通风功能件的实用属性；安装基面采用木纹材质模拟游艇甲板的铺装效果，清晰呈现部件安装后的实际贴合状态。整个设计全程围绕易制造、易装配的核心思路展开，所有部件均适配注塑模具的分模逻辑，无倒扣、薄壁厚差过大等不利于注塑生产的结构缺陷，无需复杂的模具抽芯结构即可完成批量生产，有效降低产品的制造成本与装配难度，可直接用于船用配件的生产开模参考，也可作为游艇整体三维布置设计中的标准配件调用。
