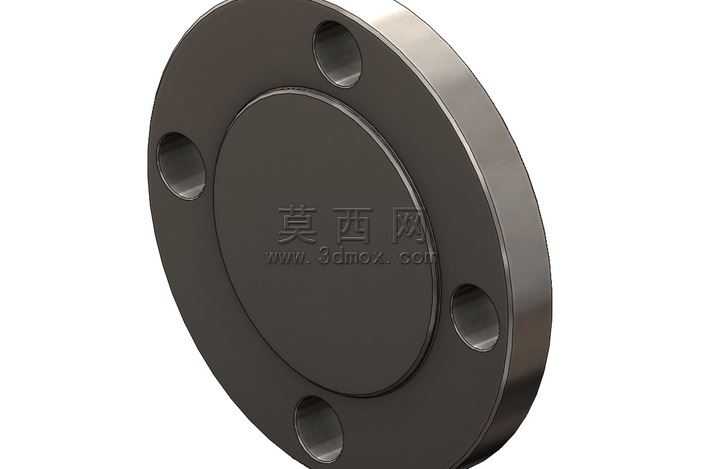

ASME B16.5标准150级盲法兰三维设计

本模型为符合ASME B16.5-2009标准的150压力等级盲法兰全参数化设计作品，建模阶段采用SolidWorks进行全特征构建，首先以法兰密封面中心为基准原点绘制草图，通过拉伸凸台生成法兰主体盘状结构，严格按照标准尺寸控制法兰外径、厚度、密封面凸台高度与直径参数，保证各尺寸公差符合规范要求。螺栓孔部分采用圆周阵列特征完成，阵列轴与法兰中心轴完全重合，均匀分布的螺栓孔孔径、孔中心距均严格匹配标准数值，孔壁添加了真实的倒角工艺特征，还原实际加工后的孔边过渡效果。密封面区域做了单独的特征细化，凸台边缘加工有标准倒角，表面平整度通过建模参数控制，模拟实际法兰密封面的精加工状态。材质渲染阶段选用碳钢材质，调整金属粗糙度参数至热轧钢材的真实质感，表面添加细微的氧化纹理与加工痕迹，避免过度光滑的塑料感，边缘处做了轻微的圆角过渡处理，还原锻造法兰的真实边角形态。结构设计上完整覆盖该压力等级下所有公称通径的配置参数，通过配置特征实现同系列不同规格盲法兰的快速切换，每个配置的尺寸参数均与标准一一对应，可直接用于管道系统的装配模拟、承压验算、施工排布演示。设计过程中优先考虑工程实用性，所有特征均保留可编辑参数，方便使用者根据实际项目需求调整尺寸、修改材质，模型的几何拓扑结构规整，无碎面、重叠面等错误，可直接导入各类CAE软件进行应力分析、密封性能仿真，也可用于生成工程图纸、指导生产加工，整体建模逻辑清晰，特征树层级分明，便于后续的版本迭代与参数修改。
