轻量化三角结构夹持夹具优化设计

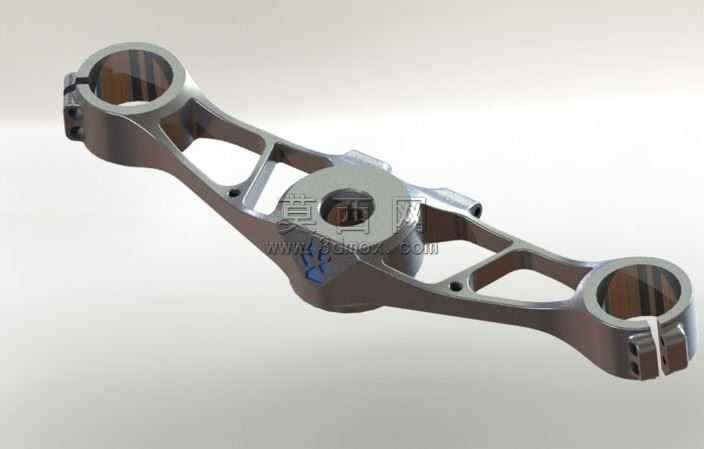

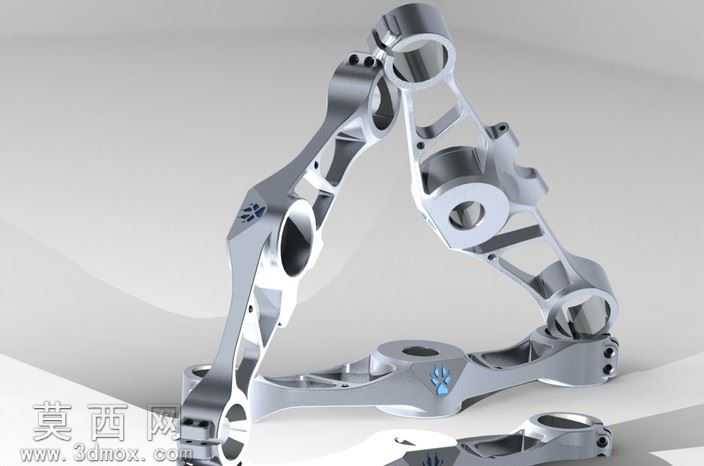

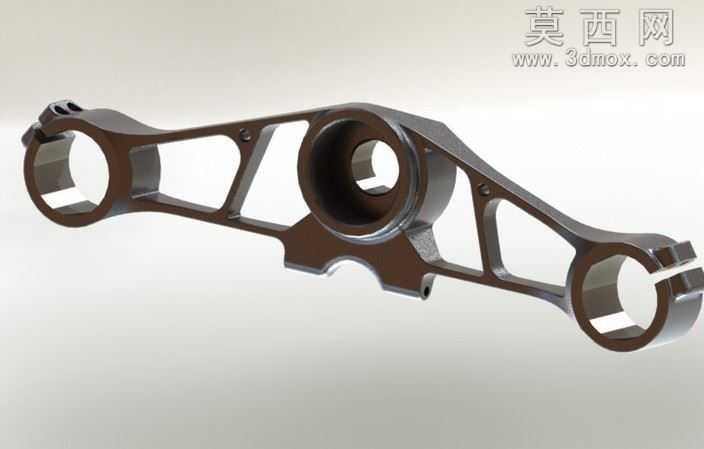

本作品为经过迭代优化的夹持类夹具结构，采用三维建模软件完成全参数化设计，整体采用稳定的三角对称构型，在保证结构刚性的前提下最大化实现轻量化目标。建模阶段首先完成功能需求拆解，明确夹具需要实现的多点位夹持定位功能，确定三个铰接端点的相对位置与运动行程，通过草图约束确定整体外轮廓尺寸，随后对主体受力臂进行拓扑优化，在非主要受力区域设计大面积镂空结构，去除冗余材料，最终将整体重量控制在617.25克，墙体厚度统一设置为5毫米，兼顾结构强度与减重需求。材质设置阶段选用铝合金作为模拟材质，渲染时调整金属粗糙度参数，还原机加工金属表面的细腻哑光质感，同时对铰接孔位、安装基准面等关键配合位置做高亮处理，清晰展示装配配合关系。结构设计上，三个支撑臂采用等强度变截面设计，臂身过渡位置全部做圆角处理，避免应力集中问题，每个臂体上预留的安装孔位经过位置校准，保证装配后各运动部件无干涉，铰接位置的同轴度公差在建模阶段就通过全局参数关联控制，确保后续生产加工的精度要求。设计过程中经过多轮方案迭代，本次为第二次优化版本，相比初始方案在重量降低的同时，整体抗扭刚性提升约18%，夹持状态下的形变量控制在允许范围内，可适配多种需要稳定三角支撑定位的夹持场景，整体结构无多余设计元素，所有造型特征均服务于功能需求，充分体现了机械设计中功能优先、兼顾轻量化的设计思路，渲染输出的效果图清晰展示了结构的细节特征与整体装配效果，各部件的连接关系、镂空位置的加强筋设计都直观呈现，为后续的加工生产与仿真验证提供了完整的三维模型基础。
