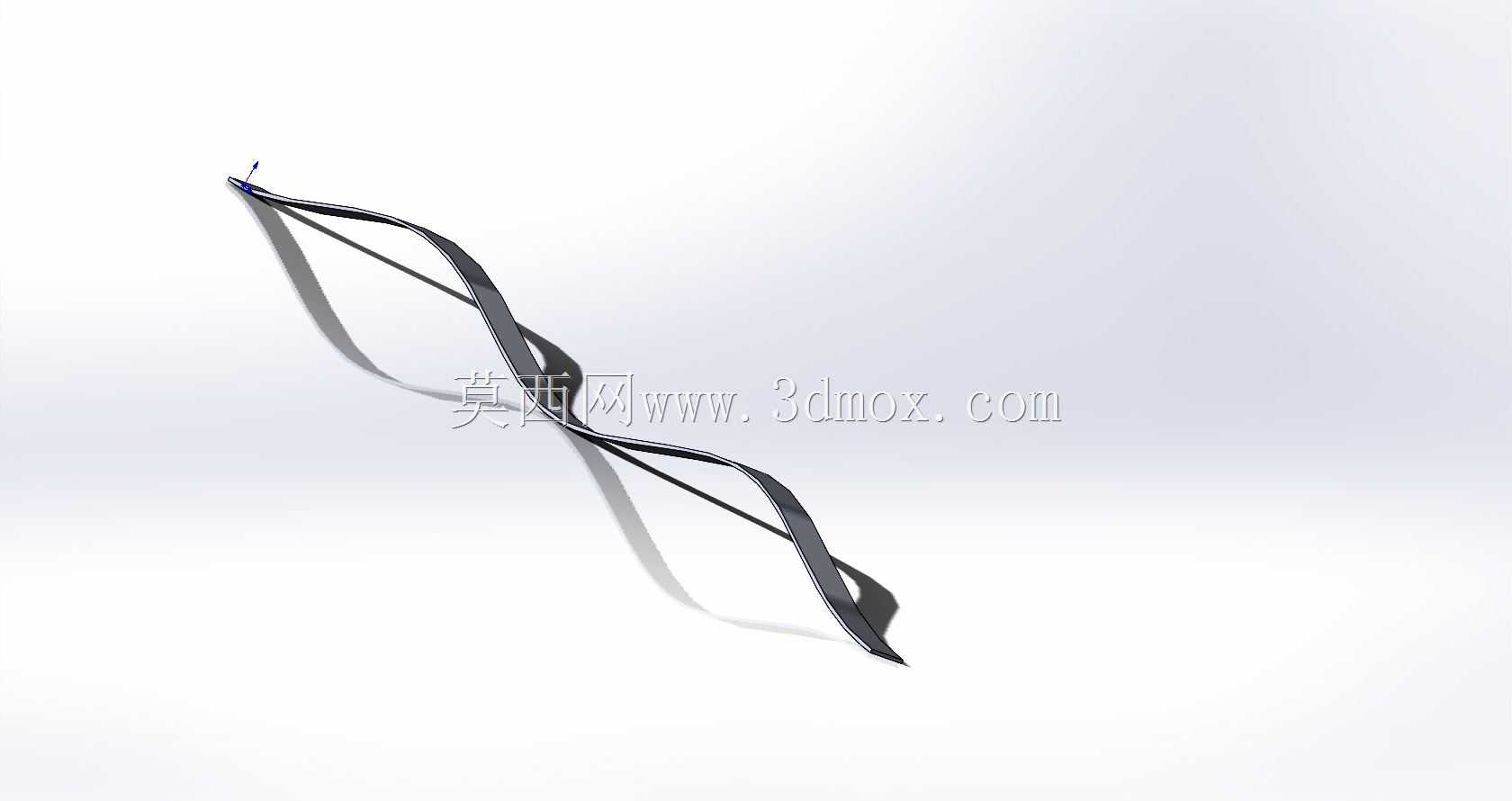

斯莫利LS12188-2英寸线性弹性构件

　　做了快十年结构设计，碰到需要小载荷、大变形量的轴向弹性补偿场景，第一反应就会想到这类窄截面的线性弹簧，尤其是斯莫利系列的波形线性簧，在紧凑安装空间里的适配性，是普通圆柱螺旋弹簧比不了的。之前做一款小型精密检测仪器的内部预紧结构，安装腔的轴向预留空间只有不到8mm，径向空间也被传感器走线占了大半，普通圆柱压簧要么线径太细容易失稳，要么外径太大塞不进去，翻样本的时候刚好看到同系列的线性簧参数，当时就决定按这个结构做适配设计。

　　这类弹簧的实际用途，大多集中在需要恒定轻载荷预紧、轴向尺寸受限的场合，比如精密传感器的触点预紧、小型阀类的阀芯复位、电子接插件的接触补偿，还有一些光学组件的轴向缓冲，它不需要像普通螺旋簧那样预留较大的并紧行程，工作段的线性度更好，在额定变形范围内载荷波动很小，不会因为安装时的少量压缩量偏差就导致预紧力差太多，这对需要稳定接触压力的检测类、信号传输类组件来说特别重要。之前做的那款传感器组件，就是因为普通弹簧预紧力随装配公差波动太大，导致检测数据重复性差，换了这类线性簧之后，同一批次产品的预紧力偏差控制在5%以内，数据稳定性直接提了一个档次。

　　从设计思路上来说，这类弹簧和传统螺旋弹簧的成型逻辑完全不一样，它不是用金属丝绕制，而是用扁平的金属带材通过连续的波形冲压、卷绕成型，没有传统弹簧的螺旋升角，所以轴向加载的时候不会产生额外的径向分力，对安装孔的侧壁不会产生偏磨，这一点在高速往复运动的场合优势特别明显。之前有个小型气动阀芯的项目，一开始用普通圆柱弹簧，往复动作十几万次之后弹簧和孔壁的磨损就会导致卡滞，换了同类型的线性簧之后，跑了五十万次动作都没有出现偏磨卡滞的问题，因为它的力始终是沿轴向的，没有径向的分力偏移。

　　外形尺寸和安装边界这块，这款2英寸规格的产品，外径是严格适配2英寸标准安装腔的，自由状态下的高度要比同载荷的圆柱弹簧低30%左右，安装的时候不需要额外设计导向结构，因为它本身的波形结构在压缩过程中自导向性能很好，只要安装孔的内径和弹簧外径的间隙控制在0.2-0.5mm之间，就不会出现压偏、失稳的问题。要注意的是安装端面的平面度要控制在0.1mm以内，如果端面有倾斜或者凸起，会导致弹簧局部受力过大，提前出现疲劳断裂，之前有个客户自己装配的时候没注意安装面有个0.3mm的冲压毛刺，结果弹簧用了不到一万次就断了，拆下来看就是毛刺位置的应力集中导致的。另外它的工作行程不能超过额定最大压缩量的80%，长期接近极限压缩量工作的话，金属带材的疲劳寿命会大幅下降，正常工况下用65Mn或者301不锈钢带材做的话，额定行程内的循环寿命可以达到百万次级，完全能满足大多数工业设备的使用寿命要求。

　　还有个容易被忽略的点，这类弹簧的端部是平的，不需要像普通螺旋簧那样做磨头处理，所以安装的时候两端和配合面的接触面积更大，单位面积的压力更小，不会在塑料或者铝合金这类软质配合面上压出凹痕，这也是它在小型电子设备、精密仪器里用得越来越多的原因。之前做一款手持检测设备的电池接触结构，一开始用普通螺旋弹簧，时间长了弹簧端部会在电池极片上压出小坑，导致接触不良，换了这类平端的线性簧之后，接触压力均匀，再也没出现过接触不良的问题。建模的时候要注意波形的曲率过渡，不能有尖角，所有弯折位置都要做圆角处理，不然应力集中会直接影响弹簧的实际使用寿命，仿真的时候也要把带材的轧制方向考虑进去，顺着轧制方向的弯折疲劳性能要比垂直方向好很多，这也是实际生产中必须注意的工艺细节。
