ANSI150法兰式橡胶挠性接头结构

　　在民用建筑给排水、工业循环水系统、化工介质输送管线以及暖通空调管路布设场景中，法兰式橡胶挠性接头是极为常用的管路补偿元件，这款适配ANSI 150压力等级、公称通径DN65的双法兰橡胶接头，主要用于解决管线运行过程中产生的轴向位移、径向偏移与角向偏转问题，同时可吸收泵组、阀门等设备运行传递的振动，阻断固体传声路径，降低管路系统的运行噪音。从实际工程应用来看，这类接头常安装在离心泵进出口端、换热器接管处、长距离直管线的分段补偿位置，以及管线穿越建筑沉降缝的区段，用来抵消地基不均匀沉降带来的管路应力，避免刚性连接状态下管路焊缝撕裂、法兰密封面泄漏或者设备接口被外力拉损的问题。

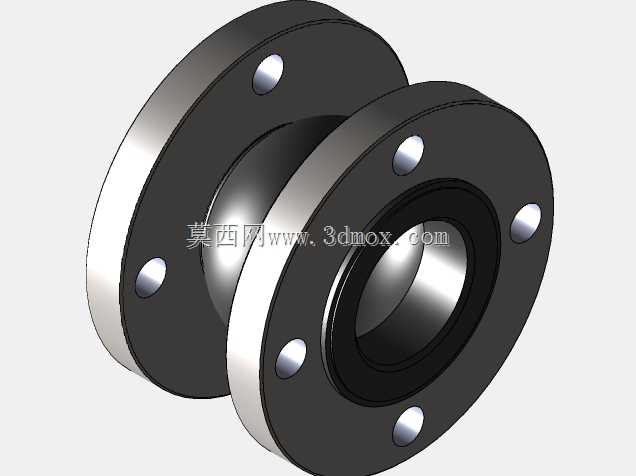

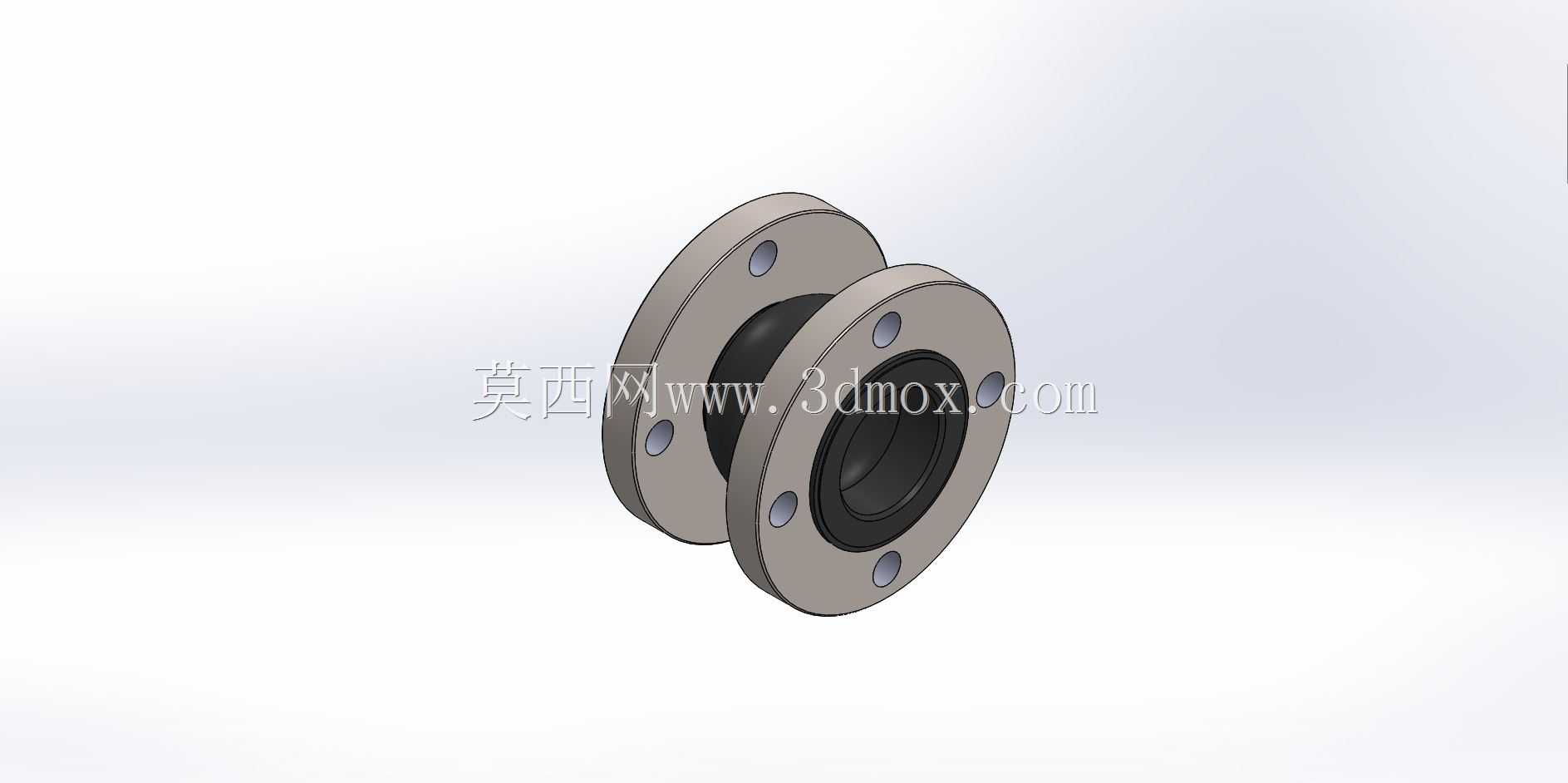

　　从结构设计逻辑来看，这款接头采用双法兰平行对装结构，两端法兰尺寸完全符合ANSI B16.5 Class150的标准规范，法兰盘上均匀分布螺栓通孔，安装时可直接与同压力等级、同通径的管路法兰、设备法兰配对，无需额外加工转接件，适配性覆盖美标体系下的常规工业管路。中间的橡胶主体采用中空管状结构，内壁光滑无凸起，介质流经时不会产生明显的流阻突变，可减少介质输送过程中的压力损失；橡胶体与两端法兰的结合部位采用全包覆压合结构，橡胶层完全覆盖法兰内侧密封面，安装时无需额外加装密封垫片，依靠法兰压紧后的橡胶面形变即可实现静密封，降低了现场安装的密封件选型成本与装配失误概率。

　　设计过程中，法兰盘的厚度、螺栓孔中心圆直径、螺栓孔孔径都严格遵循对应标准的尺寸公差要求，保证现场安装时螺栓可顺利穿入，不会出现孔位错位、螺栓卡滞的问题。法兰外缘做了小圆角钝化处理，避免安装搬运过程中锐边划伤施工人员，也能减少螺栓紧固时法兰边缘的应力集中。橡胶主体的弧度设计经过反复校核，在保证补偿量的前提下控制整体轴向长度，避免过长的橡胶段在管路承压时出现过度鼓胀变形，同时橡胶体的多层复合结构中，内层采用耐介质侵蚀的橡胶材质，中间夹衬高强度纤维帘布层增强承压能力，外层采用耐老化橡胶材质抵御外部环境的腐蚀与紫外线照射，延长户外安装场景下的使用寿命。

　　从安装边界来看，这款DN65规格的接头安装时需预留足够的轴向压缩与拉伸空间，不能在极限压缩或者极限拉伸的状态下锁定螺栓，否则会大幅降低接头的补偿能力与使用寿命。安装时法兰螺栓需采用对角分次紧固的方式，保证各个螺栓的预紧力均匀，避免单侧受力过大导致橡胶体局部挤压变形或者法兰密封面偏斜泄漏。在管线试压阶段，需要提前检查接头的安装状态，确认橡胶体没有出现异常扭曲、法兰面没有偏斜，避免试压过程中出现接头脱开或者密封失效的问题。日常运维过程中，这类接头无需额外的润滑维护，仅需在定期管线巡检时检查橡胶体表面是否出现裂纹、鼓包或者异常渗漏，法兰连接部位是否有螺栓松动的情况即可，运维成本远低于金属材质的波纹补偿器，同时其减震降噪的特性是金属补偿器无法替代的，在有振动源的管路场景中适配性极强。

　　在三维建模过程中，这类标准件的建模需要严格匹配法兰的标准尺寸参数，还原橡胶体的弧形轮廓与法兰的连接结构，保证模型在装配体中可以直接调用，与其他管路元件完成虚拟装配，提前校验安装空间是否充足，避免现场安装时出现空间干涉的问题。建模时需要区分金属法兰与橡胶主体的不同材质特征，在装配干涉检查时可以准确识别不同部件的接触状态，为管路布局的优化提供准确的模型参考。
