20A单刀双掷电磁继电器结构设计

　　这款20A规格的单刀双掷继电器，是低压控制回路里极为常用的通断执行元件，日常在工业控制柜、智能家居配电模块、小型动力设备启停回路、车载电器控制单元里都能见到它的身影，核心作用是用小电流控制信号去驱动大电流负载回路的通断，既能够实现控制回路与负载回路的电气隔离，也能避免操作人员直接接触高压大电流回路带来的安全风险，同时还能配合外围控制电路实现逻辑联锁、远程启停、过载保护触发后的回路切断等功能。

　　从实际选型应用的角度看，20A的触点额定载流能力，意味着它可以直接驱动常规的 resistive 阻性负载，比如功率在4kW以内的单相交流加热器件、2kW以内的直流动力负载，不需要额外搭配中间继电器扩容，在中小功率的设备控制场景里能大幅简化回路设计，减少柜内元件占用的安装空间。单刀双掷的触点形式，也就是一组常开、一组常闭的触点配置，能够在同一个触发信号下实现两条回路的状态切换，比如在设备的手动/自动模式切换回路、备用电源自动投切回路、故障状态下的信号切换回路里，仅用这一个元件就能完成两路输出的状态翻转，比采用两个独立继电器的方案成本更低、接线更简洁，也能降低回路的故障点数量。

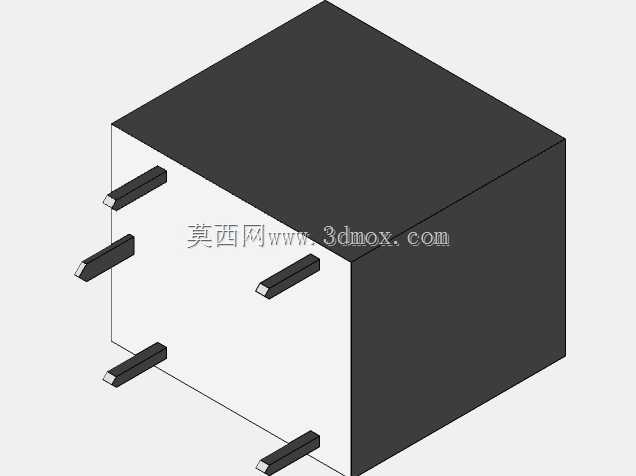

　　做这款元件的三维建模时，首先要优先保证安装边界的准确性，毕竟这类通用继电器大多是标准PCB插装式结构，引脚的间距、引脚的截面尺寸、引脚伸出本体的长度，直接决定了画PCB板时封装是否能匹配，一旦引脚尺寸出现偏差，生产焊接时就会出现插装不到位、引脚偏位无法过孔的问题。建模过程中先确定本体的立方体基准轮廓，区分黑色的塑封外壳部分与白色的基座部分，外壳与基座的配合止口位置要做准确的限位结构还原，避免后期做整机装配干涉检查时出现误判。引脚部分采用直插式扁引脚设计，每根引脚的端部做了轻微的倒角处理，方便插装时顺利穿过PCB的过孔，引脚的排布完全对应SPDT继电器的标准引脚定义：两个引脚为线圈供电端，剩下的三个引脚分别为公共端、常开端、常闭端，建模时严格按照实际引脚的排布位置做定位，保证每个引脚的中心距公差控制在0.1mm以内，符合PCB设计的精度要求。

　　外形设计上采用规整的立方体塑封结构，没有多余的外凸结构，一方面是为了适配自动化生产中的卷带包装、高速贴装或者波峰焊工序，规整的外形方便吸嘴抓取、定位卡槽固定；另一方面全塑封的外壳结构能够阻挡生产过程中的助焊剂、灰尘进入继电器内部，避免触点接触不良或者线圈短路的问题。外壳表面没有设计多余的散热筋结构，因为20A规格的继电器在额定载流状态下的温升完全可以通过引脚与PCB铜箔的导热、外壳自然散热满足要求，额外增加结构反而会增大元件的整体体积，提升安装空间占用。

　　实际做设备结构设计时，这类继电器的安装空间预留要注意几个边界：首先是元件上方要预留至少5mm的安全间隙，避免继电器动作时的微弱振动带动上方走线磨损绝缘层；其次是引脚焊接面的下方不要布置过高的贴片元件，防止继电器插装后与底部元件发生干涉；另外如果是多个继电器并排安装的场景，两个继电器本体之间要预留2mm以上的间隙，避免相邻继电器长时间工作的温升互相叠加，加速线圈绝缘层老化，缩短元件使用寿命。在做三维装配校验的时候，还要注意继电器的出线方向，不要让连接引脚的导线紧贴继电器外壳，长期工作时外壳的温升会加速导线绝缘层的老化，带来安全隐患。

　　从功能实现的结构逻辑上，这款继电器内部包含电磁线圈、衔铁、复位弹簧、触点组件几个核心部分，虽然三维模型做的是外观与安装结构的还原，但建模时也充分考虑了内部结构的占位空间，外壳的内部空腔尺寸完全匹配实际内部组件的体积，不会出现外观尺寸做对了但内部装不下实际功能组件的问题。对于结构工程师来说，这类标准电气元件的三维模型不需要还原内部的精细结构，核心是把外部安装尺寸、引脚位置、整体外形轮廓做准确，就能满足整机设计时的装配校验、空间排布、干涉检查的需求，毕竟这类元件都是标准采购件，不需要自行生产加工，模型的核心价值是辅助完成整机的布局设计，保证生产装配时外购件能够顺利安装到位。

　　在不同的应用场景里，这款继电器的安装方式也有区别，在PCB板上直接插装是最常见的方式，也有部分场景会搭配配套的继电器底座，做成导轨式安装布置在配电柜内，这时候建模就要注意，如果是带底座安装的场景，要把底座的安装尺寸也一并考虑进去，预留对应的导轨安装空间，不过这款直插式20A继电器更多是直接焊接在控制板上，多用于集成度较高的控制设备内部，相比导轨安装的继电器体积更小，集成度更高，适合批量生产的标准化设备使用。
