施耐德ATV320系列变频器三维结构模型

　　在工业自动化产线的电控柜布局设计、小型设备的传动系统集成工作里，这类紧凑型变频器的三维模型是结构设计阶段绕不开的核心参考件。日常做设备改型或者新机型电控布局时，很多工程师都遇到过二维图纸标注不全、安装干涉返工的问题，精准的三维结构能直接把这类问题在设计阶段就排查干净。

　　这款对应施耐德ATV12、ATV320系列的小型变频器，主要面向0.18kW到4kW区间的小功率传动场景，常见于小型输送带调速、单台风机水泵的变频控制、小型包装机械的主传动调速、实验室小型设备的转速调节这类工况，本身集成了基础的Modbus通讯能力，不需要额外扩展通讯卡就能接入多数小型工控系统，面板上的状态指示灯直接对应运行、故障、电源、通讯四类核心状态，现场调试的时候不用外接显示屏就能快速判断设备运行状态。

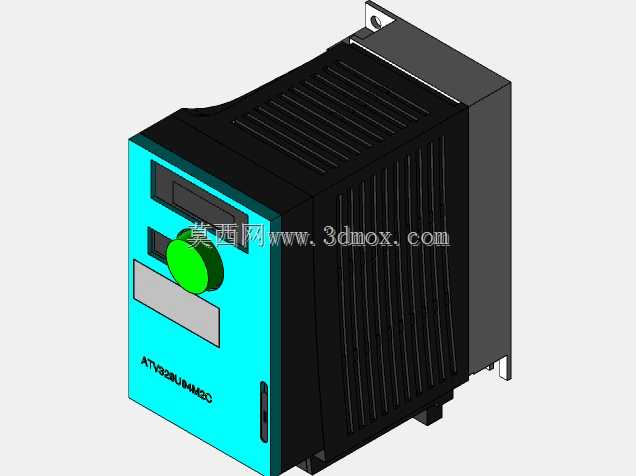

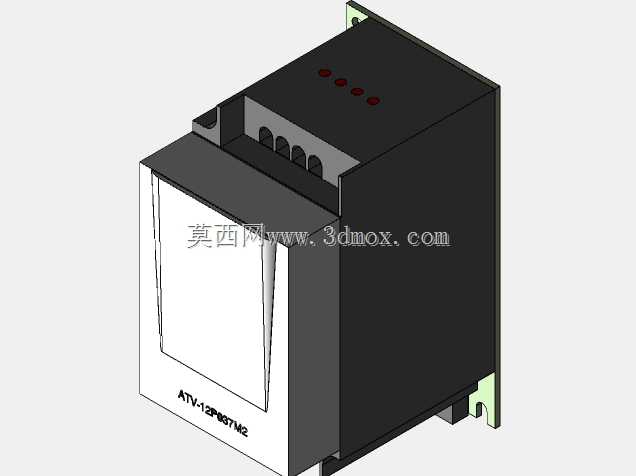

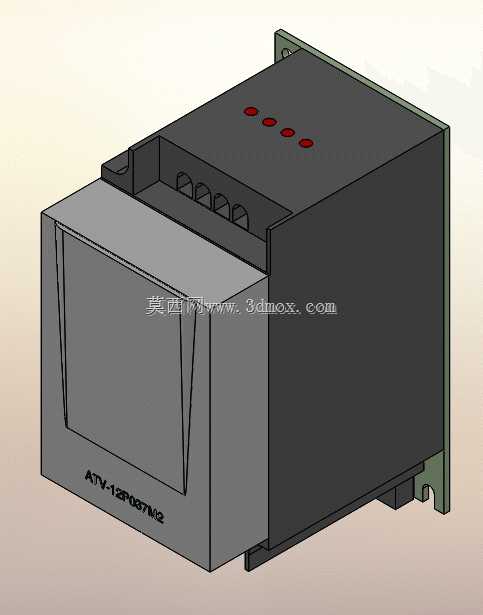

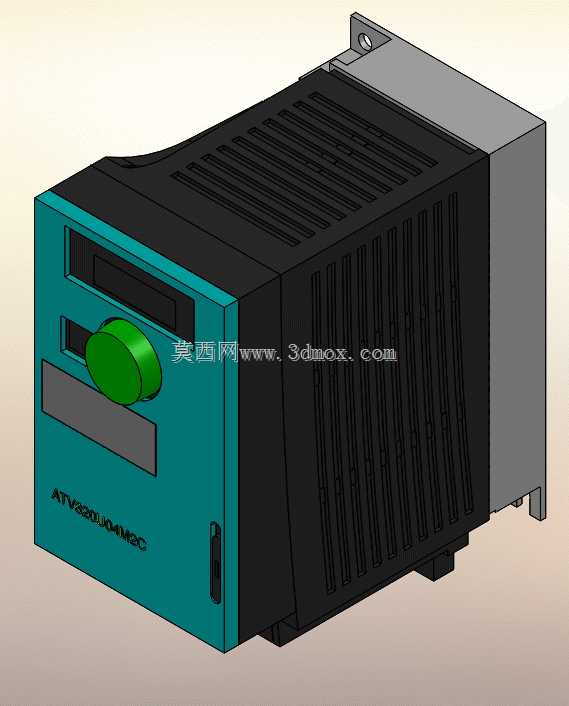

　　从建模的设计思路来看，这个模型完全还原了实物的安装边界与外部结构：外壳采用上下分块的塑壳加侧边金属安装支架的结构，顶部预留了强电进出线的接线槽位，对应电源输入、电机输出的接线区域做了内凹的结构设计，既保证接线时的操作空间，又能避免接线端子外露带来的安全隐患；正面的操作区域做了微凸的造型处理，和下方的主体塑壳形成清晰的功能分区，壳体表面的散热筋结构没有做冗余的夸张设计，完全匹配小功率器件的实际散热需求，不会出现建模时为了视觉效果乱加散热结构导致和实物不符的问题。

　　安装尺寸上，这款变频器采用标准DIN导轨安装结构，背部的卡扣结构完全还原了实物的卡装尺寸，侧边的固定安装孔位也做了精准还原，既可以直接卡装在电控柜的标准导轨上，也能通过螺丝做固定安装，适配不同的安装场景。模型的整体宽度、高度、深度尺寸完全对标实物参数，在做电控柜布局时，能精准预留接线的弯曲半径空间、上下方的散热通风空间，不会出现模型尺寸偏小导致实际装配时和周边断路器、接触器、接线端子排干涉的问题。

　　做三维建模的时候，这类电气元件的细节处理很考验工程师的现场经验：比如顶部的四个状态指示灯的位置、间距，正面印刷的型号标识的位置与字体比例，侧边安装支架的突出厚度，接线端子区域的内凹深度，这些细节如果和实物有偏差，很容易导致后期做线束布置、面板开孔的时候出现误差。这个模型把这些容易被忽略的细节都做了还原，不管是用来做电控柜的整体装配仿真、设备的外观渲染展示，还是用来做安装干涉检查、维护空间预留校核，都能直接复用，不需要再花时间去核对实物尺寸做二次修改。

　　在实际的设备设计流程里，这类成熟工业器件的精准三维模型，能大幅减少结构工程师的重复建模工作量，不用对着样本手册一点点测量尺寸画模型，也避免了手动建模带来的尺寸误差。尤其是做紧凑型设备的电控布局时，柜内空间往往非常紧张，每一个元件的尺寸偏差都可能导致整个布局方案推倒重来，精准的元件模型能让工程师在布局阶段就把走线空间、散热空间、操作维护空间都预留到位，减少后期样机试制时的改造成本。另外在做设备的操作培训、维护手册制作的时候，这类和实物完全一致的三维模型也能用来做可视化的拆解演示，让现场维护人员快速熟悉设备的接线位置、状态指示位置、安装拆卸方式，降低现场的运维学习成本。
