带安装定位孔的参数化印制电路板结构

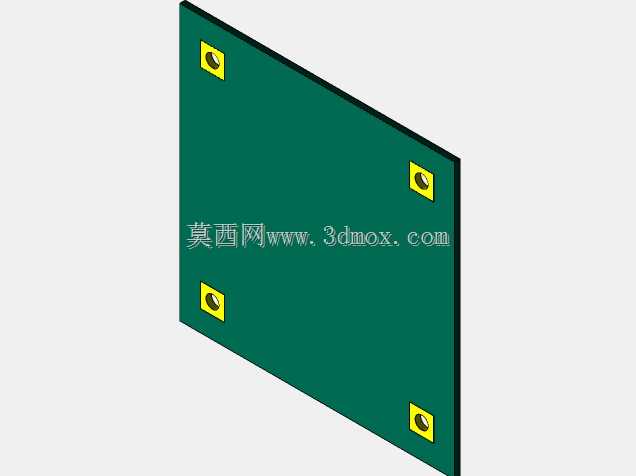

　　在工业传感检测、小型控制单元的硬件集成环节，PCB作为电子元器件的核心承载基体，其结构适配性直接决定整套传感模组的装配可靠性与后期维护便捷度。这款参数化设计的印制电路板，首先考虑的是工业现场安装的通用适配需求，板体四角预设的带衬套定位安装孔，可兼容M2到M4规格的常用装配螺丝，孔位周边做了环形露铜加固处理，避免反复拆装过程中板体基材出现开裂、铜箔脱落的问题，适配工业传感设备常见的壁挂式、导轨内嵌式、模组堆叠式等多种安装场景。从设计思路上看，整个板体采用全参数化驱动的建模逻辑，板长、板宽、板厚、安装孔孔径、孔位边距、板边倒角半径等核心尺寸均设置了可编辑参数，结构工程师在对接不同传感项目的硬件布局需求时，无需从零开始绘制板体轮廓，

　　只需调整对应参数即可快速生成符合尺寸边界的基板模型，大幅缩短硬件结构适配的建模周期。板体基材默认采用常规FR-4环氧玻璃布层压板的等效结构建模，表面做阻焊层的质感区分，可直观区分焊接区域与非焊接区域，在三维装配校验环节，能直接模拟板体与传感外壳、接插件、周边元器件的干涉情况，提前规避装配时出现的板件卡滞、接插件对位偏移等问题。实际应用中，这类参数化PCB模型可覆盖光电传感、温度传感、压力传感等多类小型传感单元的载板需求，不管是做样机阶段的结构验证，还是量产阶段的工装夹具设计，都能直接调用模型完成装配匹配。安装边界方面，板体边缘预留了不小于2mm的工艺夹持边，满足SMT贴片加工时的设备传送要求，

　　安装孔中心到板边的距离统一设置为孔径的2.5倍，符合电子装联的通用工艺规范，避免安装时螺丝过近导致板边应力集中碎裂。板体整体做了0.2mm的圆角处理，去除尖锐边角，既符合电子产品的安全设计要求，也能减少装配过程中板边毛刺对操作人员、线材绝缘层的划伤风险。在堆叠装配场景下，该模型可配合不同高度的铜柱参数，快速调整板间间距，适配多板层叠的传感控制模组设计，校验不同板层之间的接插件对接长度是否满足要求，避免出现接插件插合不到位、板间距离过小导致元器件顶触的问题。建模过程中严格遵循电子结构设计的通用公差要求，板体厚度方向的尺寸公差控制在±0.1mm范围内，安装孔的位置公差控制在±0.05mm，完全满足工业级传感设备的装配精度要求，可直接导出用于结构件的适配设计，也可用于装配指导文件的三维可视化演示，帮助产线操作人员快速理解板件的安装方向与固定点位。
