六颗等间距排布条形LED光源结构

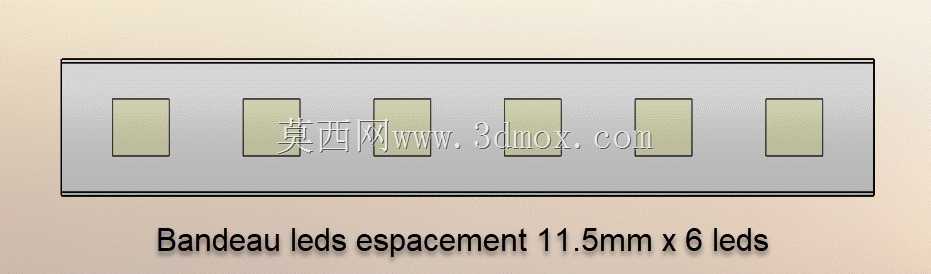

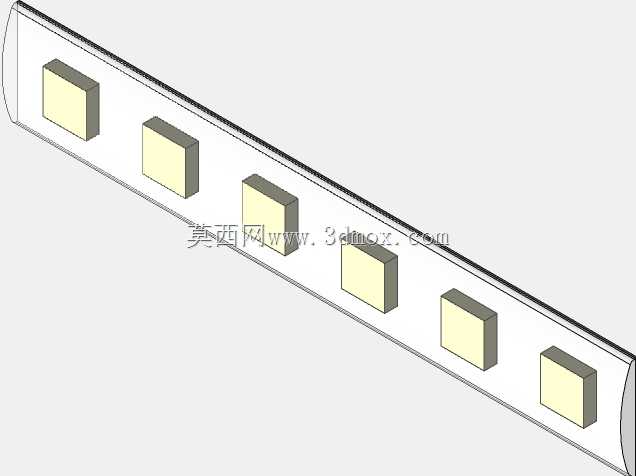

　　在工业测控面板、小型设备状态指示模块的设计场景里，这类多颗等间距排布的条形LED结构是很常见的指示单元，日常做设备面板布局时经常会用到这类标准化的光源组件。不同于单颗零散安装的LED灯珠，这款条形集成式的LED单元把六颗发光芯片整合在同一条安装基座上，灯珠之间保持11.5mm的固定中心距，排布整齐一致性好，不用在面板装配时逐颗调整灯珠位置、校准间距，能大幅减少面板组装时的对位工作量，也能避免单颗安装带来的间距误差、高低差问题，保证整排指示灯点亮后视觉上的整齐度。从实际使用场景来看，这类条形LED单元常被用在仪器仪表的状态指示区，用来对应显示设备的不同运行档位、通道状态、参数区间，比如小型检测仪表的量程档位指示、工控模块的通道通断指示、小型实验设备的运行步骤提示，都可以用这类成排的条形LED做可视化提示，相比数码管显示，它的结构更简单，驱动逻辑直接，在不需要显示具体数值、只需要做状态位提示的场景里，可靠性更高，抗干扰能力也更强。设计这款结构的时候，首先要考虑的是安装适配性，基座采用平直的长条矩形结构，边缘做了细微的倒角处理，既避免安装时刮手，也能和面板上的矩形安装槽更好贴合，基座的厚度控制在常规面板安装的适配范围内，不会因为基座过厚导致面板装配后突出过多，也不会因为过薄导致灯珠固定强度不足。灯珠的排布严格按照11.5mm的中心距设置，这个间距是经过实际场景验证的，既不会因为间距过小导致相邻灯珠点亮时光晕互相干扰，

　　让操作人员分不清具体哪颗灯在点亮，也不会因为间距过大导致整排指示单元占用过多面板空间，在紧凑的仪表面板布局里能平衡识别度和空间利用率。配置上覆盖了不同长度的规格，从6mm宽度到48mm宽度的不同尺寸，能适配不同安装空间的面板需求，小尺寸的可以用在手持检测设备的小型面板上，大尺寸的可以用在固定式工控柜的面板上，选型时可以根据面板预留的安装区域大小直接匹配对应规格，不用再单独调整结构。从结构设计的细节来看，每颗灯珠的嵌装槽都做了统一的深度控制，保证灯珠安装后表面和基座表面齐平，不会出现单颗灯珠突出或者凹陷的情况，点亮后每颗灯的出光角度一致，不会出现局部亮度过高或者偏暗的问题。基座的材质选用常规的工程塑料，具备一定的绝缘性能，

　　能避免灯珠引脚和安装面板之间出现短路问题，同时材质的耐温性能满足常规工业场景的使用要求，在设备长期运行产生的温升环境下不会出现变形、老化的问题。在做三维建模的时候，要重点关注安装孔位的定位精度，还有灯珠槽和基座的相对位置公差，因为这类指示单元很多时候是和面板上的丝印标识一一对应的，如果模型里的灯珠位置出现偏差，实际生产装配后灯珠就会和丝印的标识位置错位，影响操作人员的识别。另外还要考虑和驱动电路板的配合，基座背面预留了统一的引脚避让空间，不管是采用直插式灯珠还是贴片式灯珠，都能在背面留出足够的焊接空间，不会因为空间不足导致焊接时引脚和基座干涉。实际选型应用的时候，要注意安装面板的开槽尺寸和基座的外形尺寸匹配，

　　开槽的公差控制在合理范围内，过松会导致基座安装后出现晃动，过紧会导致装配时压坏基座或者灯珠。这类条形LED单元的驱动逻辑比较简单，每颗灯珠可以单独控制点亮和熄灭，也可以根据编程需求实现流水点亮、逐颗闪烁等不同的提示效果，在一些需要做进度提示、步骤提示的场景里，通过简单的编程控制就能实现直观的动态提示效果，不用额外增加复杂的显示组件。相比分散安装的单颗LED，这种集成式的条形结构在生产装配时可以整体一次安装到位，不用逐颗固定、逐颗焊接，能有效提升装配效率，减少生产线上的装配工时，同时整体式的结构在后期维护时也更方便，如果出现整排指示异常的情况，可以整体更换单元，不用逐颗排查灯珠故障。在做设备结构设计时，这类标准化的条形LED单元可以直接复用在不同的设备面板设计里，不用每次都重新绘制单颗灯珠的排布结构，能减少重复建模的工作量，也能保证不同设备上的指示单元风格统一，提升设备整体的外观一致性。
