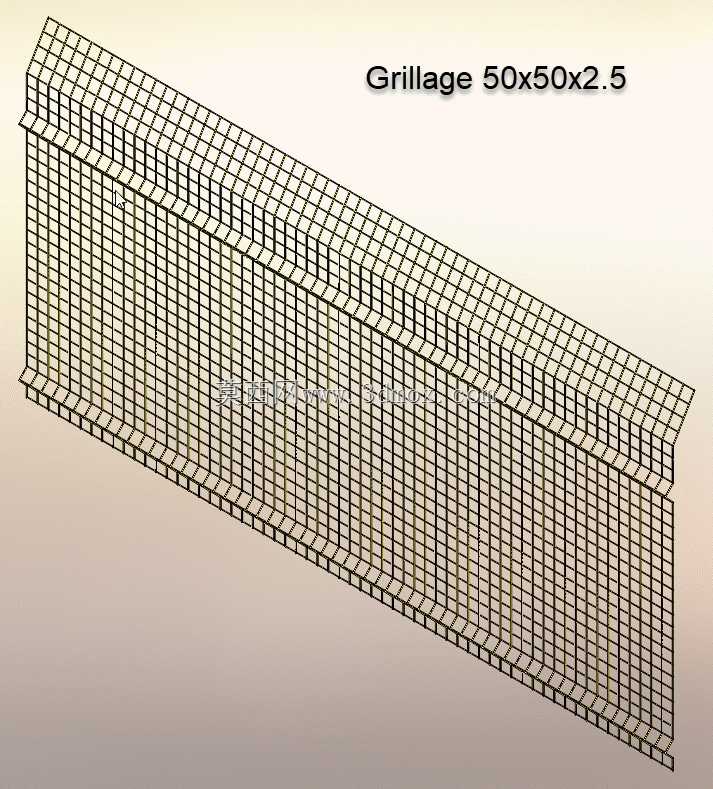

50x50x2.5规格焊接网格板结构设计

　　在工业现场的防护围挡、设备平台铺板、物料筛分支撑、厂区隔离隔断等场景中，焊接网格板是应用频次极高的结构构件，这类构件不需要复杂的曲面造型，核心设计要点集中在网格尺寸一致性、焊接节点强度、边框承载能力以及安装适配性上，本次设计的50x50x2.5规格焊接网板，就是针对常规工业场景的通用需求完成的参数化结构设计。

　　从实际使用场景倒推设计逻辑的话，首先要明确这类网板的受力边界：如果用作设备周边的安全防护围挡，它需要承受人员意外倚靠的侧向推力，还要避免工具、小型零件从网格间隙掉落，同时不能遮挡操作人员观察设备运行状态的视线；如果用作操作平台的铺板，它需要承受人员行走、小型工具堆放的竖向载荷，还要具备防滑、漏液漏屑的特性，避免平台表面积攒油污、加工碎屑造成滑倒风险；如果用在输送线的侧边防护或者物料筛分的承托层，还要兼顾通风、透料的需求，减少风阻或者物料卡滞的概率。

　　具体到结构参数的敲定，网格单元选择50mm的正方形孔距，是经过多场景适配验证的：这个尺寸既不会因为网格过大导致常规尺寸的扳手、螺丝刀等工具掉落，也不会因为网格过小造成积屑、堵料，同时网格丝径选择2.5mm，在保证单根钢丝抗弯强度的前提下，尽可能控制构件整体重量，降低安装时的搬运难度，也减少支撑框架的载荷负担。边框部分采用同材质的金属型材弯折成型，和网格边缘的每一根丝材端部都做满焊处理，避免网板在搬运、安装过程中出现丝头翘起、网格散架的问题，焊接节点处做了平滑过渡处理，没有突出的焊瘤或者尖锐边角，防止安装人员被划伤。

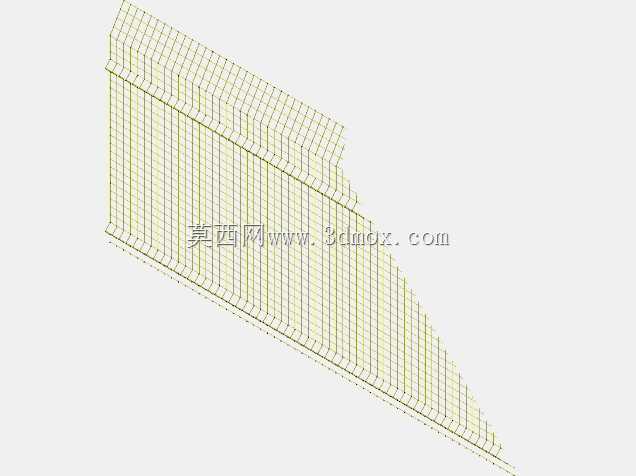

　　设计过程中首先搭建了参数化的骨架模型，先确定网板的整体长宽边界，再按照50mm的等距阵列生成横向、纵向的丝材中心线，每根丝材都按照实际的截面尺寸做实体拉伸，在横纵丝材的交叉位置，预留了焊接融合的结构余量，避免建模时出现实体干涉，也更贴近实际焊接生产时的工艺状态——实际生产中横纵丝材是在交叉点处通过电阻焊熔接为一体，建模时保留交叉位置的实体重叠，能更准确地还原构件的实际重量和受力传递路径。边框的设计是整个模型的重点，边框的型材截面尺寸要略大于网板丝材的直径，包裹住网板边缘的丝材端部后，边框的外表面保持平整，四个角位置做45度拼焊处理，保证边框的直角精度，方便多块网板拼接安装时对齐缝隙。

　　安装边界的考虑上，网板的边框上预留了标准的安装孔位，孔位间距按照常规工业型材的安装孔距设置，可以直接和工业铝型材、角钢框架通过螺栓连接，不需要额外打孔适配；如果是焊接固定的安装场景，平整的边框外表面也能和支撑框架充分贴合，保证焊接后的整体平整度。网板的整体平面度控制在每米长度1mm以内，避免安装后出现局部凸起、凹陷的问题，用作平台铺板时不会出现硌脚、积物的情况，用作防护围挡时也能保持外观整齐，不会出现视觉上的凹凸变形。

　　从受力特性来看，这种等距网格的焊接结构，载荷可以通过横纵丝材均匀传递到四周的边框上，再通过边框传递到支撑结构上，单根丝材的受力会分散到相邻的多根丝材上，不会出现局部载荷集中导致的丝材变形断裂。和编织网板相比，焊接网板的节点是刚性熔接的，不会出现丝材滑动、网格移位的问题，长期承受交变载荷或者振动的场景下，结构稳定性更好，不会因为长期使用出现网格大小不均、局部松动的问题。

　　在不同的应用场景下，这个基础结构还可以做快速的参数调整：如果需要更高的承载能力，可以直接修改丝径参数或者缩小网格间距，不需要重新搭建整体结构；如果需要适配特殊的安装尺寸，只需要调整整体长宽参数，边框和网格会自动按照阵列规则重新生成，大幅提高同系列产品的设计效率。建模过程中所有的尺寸都做了参数化关联，没有孤立的实体特征，修改任意一个核心参数，整个模型都能自动更新，不会出现特征报错、实体缺失的问题，方便后续根据不同项目的需求快速衍生出不同规格的网板模型。

　　另外在细节处理上，网板的所有丝材端部都被边框完全包裹，没有外露的尖锐丝头，安装和使用过程中不会出现勾挂衣物、划伤人员的安全隐患；焊接节点的位置都做了统一的圆角处理，还原实际生产中焊接打磨后的状态，模型的视觉效果和实物保持一致，在做设备整体装配展示、厂区布局效果图的时候，可以直接调用这个模型，不需要再做额外的外观修饰。
