参数化电气布线走线槽结构设计

　　在工业电气柜布线、自动化设备线束整理、楼宇电气线路敷设场景中，走线槽是规整线束、分隔强弱电、防护线缆外层绝缘层的核心基础配件，本次设计的参数化线槽，核心解决常规固定尺寸线槽适配性差、不同布线场景需要反复建模调整的痛点，从实际工程布线的需求出发完成全参数驱动的结构设计。

　　从实际使用场景来看，这类线槽常应用在PLC控制柜内部的线束分区排布、自动化生产线设备侧的线缆防护走线、低压配电盘内的进出线整理，部分户外电气箱内也会搭配密封件使用，核心作用是将零散的动力线、信号线、通讯线按功能分区收纳，避免线束散乱堆积造成的散热不畅、检修排查困难，同时也能减少设备运行过程中线缆被运动部件剐蹭、被尖锐金属边缘割破绝缘层的风险，部分场景下还能通过线槽的分隔结构实现强弱电的物理隔离，降低强电对弱电信号的电磁干扰。

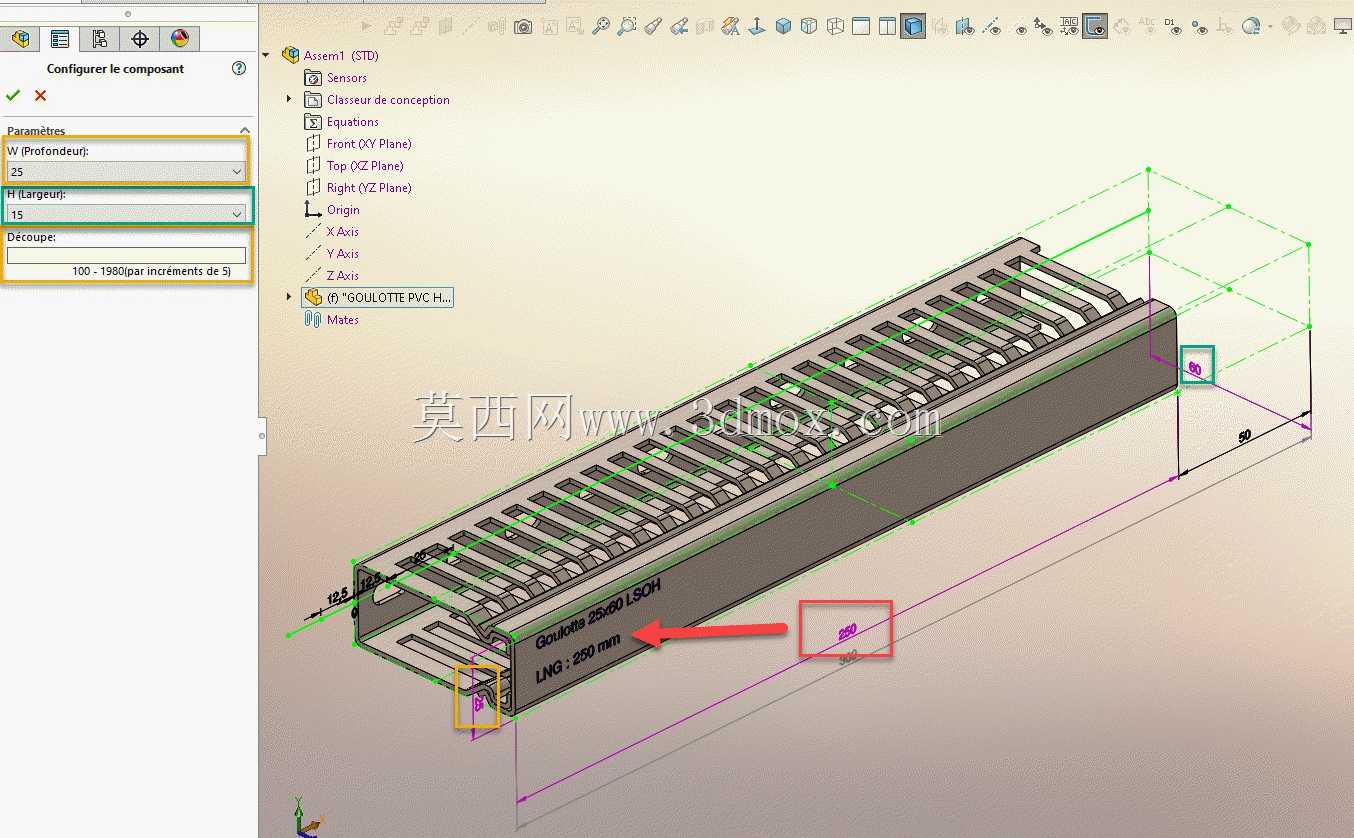

　　设计过程中没有采用固定尺寸的建模逻辑，而是将线槽的核心尺寸全部做了参数化关联：槽体总长度、槽体内部净宽、槽体侧壁高度、侧壁出线齿的间距、齿片厚度、槽体底板厚度、安装固定孔的孔径与孔位间距都设置为可驱动参数，设计人员只需要根据实际布线的线束总外径、需要排布的线缆数量、安装空间的边界尺寸，直接修改对应参数就能快速生成对应规格的线槽模型，不需要从零开始绘制草图、拉伸切除，能大幅提升电气布线设计阶段的建模效率，也能快速适配不同项目的差异化需求。比如在小型传感器接线盒内布线时，只需要调整参数生成窄款短尺寸的线槽，就能适配盒内狭小的安装空间；在大容量总进线柜内使用时，修改参数加宽槽体、加高侧壁，就能容纳大外径的动力电缆，不需要重复建模。

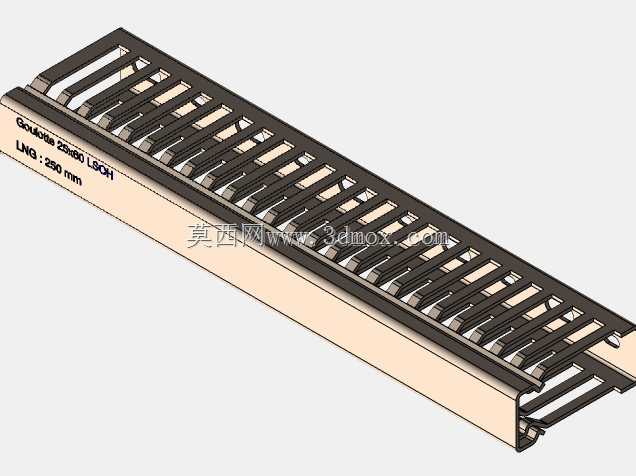

　　结构细节上，槽体采用一体式底板加两侧带梳齿的侧壁结构，梳齿的开口尺寸做了适配常规线缆外径的设计，单根线缆可以直接从梳齿缺口处引出到对应接线端子位置，不需要整体掀开槽盖，后期检修更换单根线缆时也不用拆除全部线束，操作便利性更强。槽体底板预留的安装孔位参数和长度参数做了关联，当槽体总长度修改时，安装孔会按固定间距自动阵列排布，保证不同长度的线槽都能有均匀的固定点，安装后不会出现槽体中段悬空翘起的问题。梳齿的根部做了小圆角过渡，避免尖角割破线缆绝缘皮，同时也能提升梳齿本身的结构强度，减少布线时掰动梳齿造成的断裂问题。

　　安装边界层面，设计时预留了槽体与安装面之间0.2mm的安装间隙，避免加工公差导致槽体无法贴合安装板；槽体内部净尺寸预留了线束总截面积1.5倍的冗余空间，满足线束散热需求，也方便后期新增少量线缆时不用更换线槽；侧壁梳齿的突出长度控制在合理范围，既保证线缆引出时的弯折半径符合线缆施工规范，不会因为弯折半径过小造成线芯断裂，也不会因为梳齿过长占用柜内过多的安装空间，影响其他电气元件的布置。

　　从建模逻辑来看，整个模型采用自上而下的参数关联设计，所有结构尺寸都和初始的全局参数绑定，修改任意一个核心参数时，对应的槽体特征、孔位、梳齿结构都会同步更新，不会出现特征报错、结构错位的问题，能直接导出不同规格的工程图用于生产加工，也能导入到电气柜装配体中直接配合其他元件完成整体布线校验，提前排查线槽和其他元件的干涉问题，减少现场安装时的整改工作量。
