波纹管式高精度负载测力传感结构

　　在工业称重、自动化装配力控、材料试验加载监测这类场景里，力值采集的精度直接决定了整套系统的运行可靠性，这款波纹管结构的负载传感元件，正是针对小量程高精度力值检测需求开发的核心部件。从结构设计逻辑来看，中部采用的波纹管弹性体结构是核心设计亮点，区别于传统柱式、悬臂梁式传感结构，波纹管的波纹段在承受轴向载荷时，应变分布更均匀，能有效抵消偏载带来的测量误差，同时自身的密封结构可以适配多粉尘、轻微溅污的工业现场环境，不需要额外加装复杂的防护外壳就能满足IP65左右的防护等级，减少了配套安装的附属零件数量。

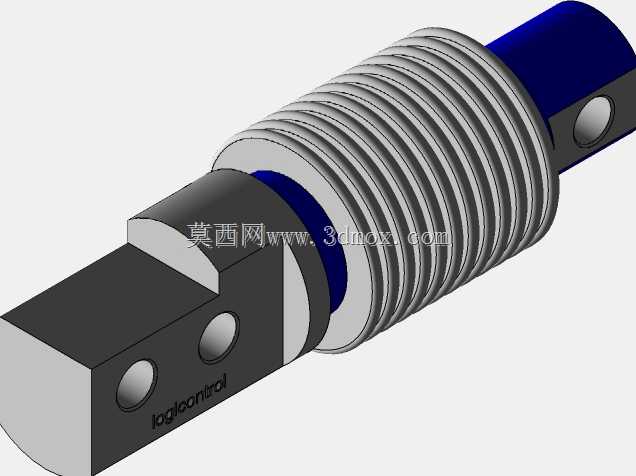

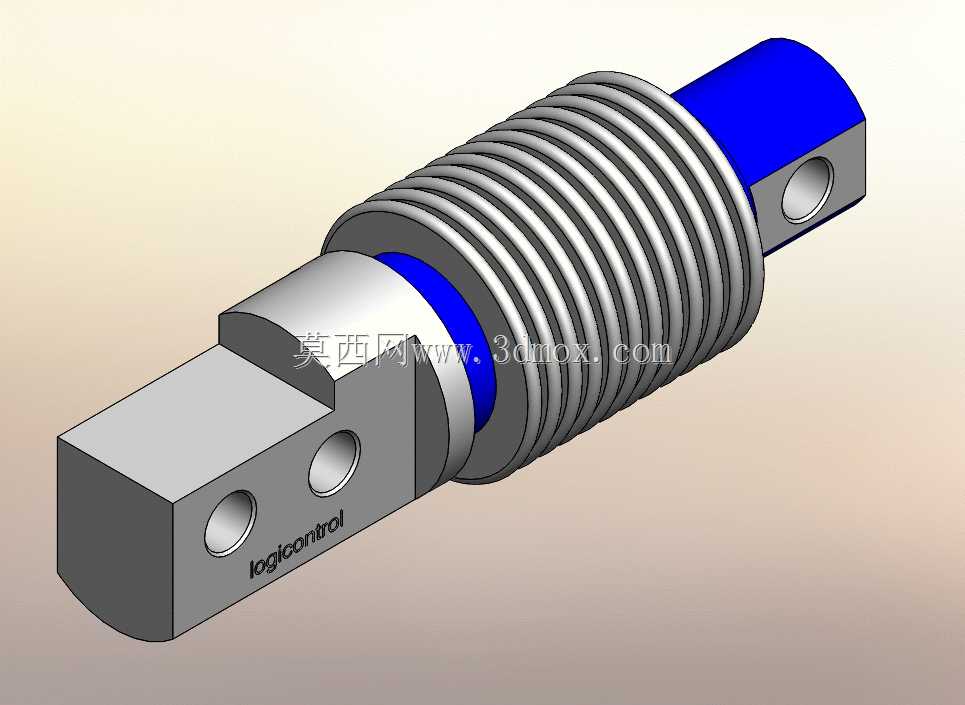

　　从安装边界来看，两端的安装块做了差异化设计，一端为方型定位结构，开设两个同轴安装孔，可通过螺栓直接固定在设备的安装基座上，方型结构能防止传感元件在受载时发生周向转动，保证力的加载方向始终与弹性体轴线重合，避免侧向分力影响测量精度；另一端为带单孔的圆柱连接端，可通过销轴与加载端的执行部件连接，这种铰接式的连接方式能自动补偿安装时的同轴度误差，避免安装应力附加到弹性体上导致零点漂移。整体外形的中段为等距波纹结构，波纹的节距、壁厚经过反复校核，在保证额定载荷下应变量满足应变片粘贴要求的同时，兼顾了结构的抗过载能力，即使出现150%额定载荷的瞬时冲击，弹性体也不会发生塑性变形，能快速恢复测量精度。

　　在实际设备选型适配时，需要重点关注安装空间的轴向尺寸预留，该传感元件的总长度包含两端连接结构，安装时需要在两端预留至少5mm的调节间隙，方便安装时的销轴装配与螺栓锁紧；径向尺寸方面，波纹管段的最大外径是整个元件的最大径向轮廓，设计安装座的避让孔时，直径需要比波纹管最大外径大2mm以上，避免加载过程中弹性体变形时与安装座发生剐蹭，导致测量值出现非线性偏差。从功能特性来说，这类结构的负载传感器多用于小量程的力值检测场景，比如电子装配线上的压装力监测，能精准捕捉压装过程中0.1N级别的力值波动，判断压装是否到位、零件是否存在缺料或错位；也可用于小型试验台的加载力闭环控制，配合信号放大器与PLC系统，实现恒力加载的控制逻辑，相比普通的悬臂梁传感器，它的抗偏载能力提升40%以上，在安装空间受限、无法保证完全同轴加载的场景下优势尤为明显。

　　建模过程中，对波纹管段的建模需要重点保证波纹轮廓的连续性，不能出现尖角、折边这类应力集中的结构，否则实际使用时会在应力集中位置出现疲劳断裂，大幅缩短元件的使用寿命；两端安装孔的位置度公差需要严格控制，两个固定安装孔的同轴度要控制在0.02mm以内，连接端的销轴孔轴线要与弹性体轴线垂直，垂直度公差不超过0.01mm，否则安装后会产生附加的弯曲应力，导致传感器的零点输出偏大，线性度指标下降。另外，元件表面的标识区域做了平面加工处理，方便后续激光刻印型号、参数等信息，不会因为圆弧面导致刻印内容模糊不清。在配套设计时，信号线缆可以从尾端的中心孔引出，避免线缆在设备运行过程中被剐蹭拉扯，提升布线的整洁度与可靠性。这类传感元件在3C电子装配、小型包装设备的张力控制、医疗器械的加载检测等场景都有广泛应用，设计选型时除了关注量程、精度等电气参数，安装结构的适配性、抗偏载能力、防护性能都是需要重点考量的维度，这款结构的设计刚好平衡了各项性能需求，在紧凑安装空间下能实现稳定的高精度力值检测。
