TIG焊炬柱体固定承载装置结构设计

　　在车间现场TIG焊接作业的工位布局中，焊炬相关配套柱体部件的规整固定一直是容易被忽略的细节，不少作业场景直接将相关柱形功能部件随意放置在工位地面或操作台边角，既容易因磕碰导致部件接口变形、线缆弯折破损，也会在作业过程中因部件移位干扰焊枪走线，甚至绊倒过往作业人员带来安全隐患。这款固定装置的设计，正是针对车间TIG焊接工位的柱形配套部件承载需求，从现场使用的实际痛点出发完成结构搭建。

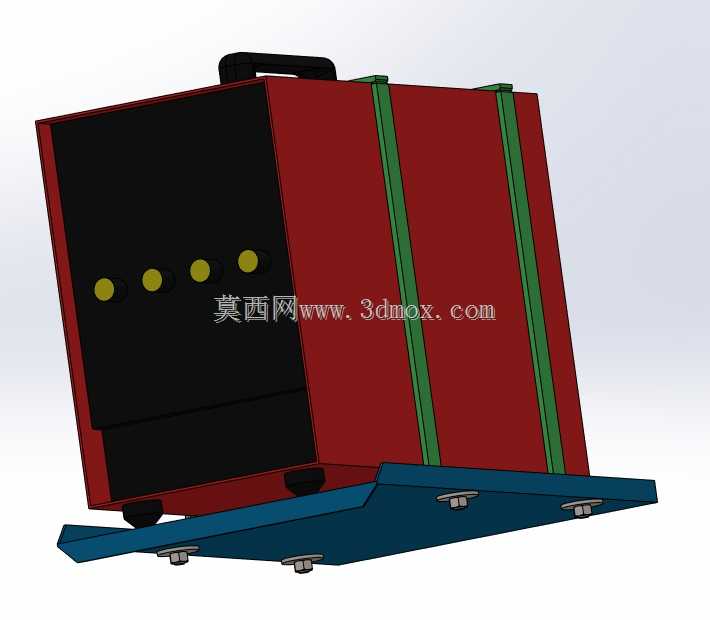

　　装置底部采用一体化折弯成型的蓝色承载托盘，托盘边缘设置15mm高度的围边，能够避免放置在上方的柱体部件在搬运或受外力触碰时从底座滑脱，托盘底部预留了四个对称分布的安装孔位，孔位间距匹配常规焊接工位操作台的型材安装孔距，既可以通过螺栓将整个装置永久固定在操作台侧边、焊接小车的搭载平台上，也可以直接放置在地面作为临时承载点使用，安装边界的适配性覆盖了固定工位和流动作业两类场景。

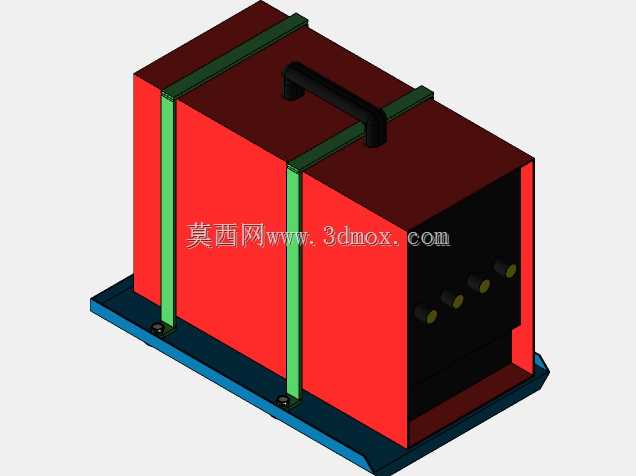

　　柱体的紧固结构采用两条高强度绿色绑带，绑带的两端通过螺栓锁紧在底部托盘的侧边，绑带自身带有长度调节结构，可以适配直径在120mm到220mm之间的不同规格TIG柱形配套部件，不管是集成了气阀调控的焊炬柱体、还是附带线缆收纳功能的配套柱件，都能通过调整绑带长度实现牢靠箍紧，避免柱体在装置内出现轴向窜动或径向转动。绑带选用耐磨抗老化的复合材质，能够耐受焊接车间常见的焊渣飞溅、少量切削液泼溅的工况，不会短时间内出现脆化断裂的问题。

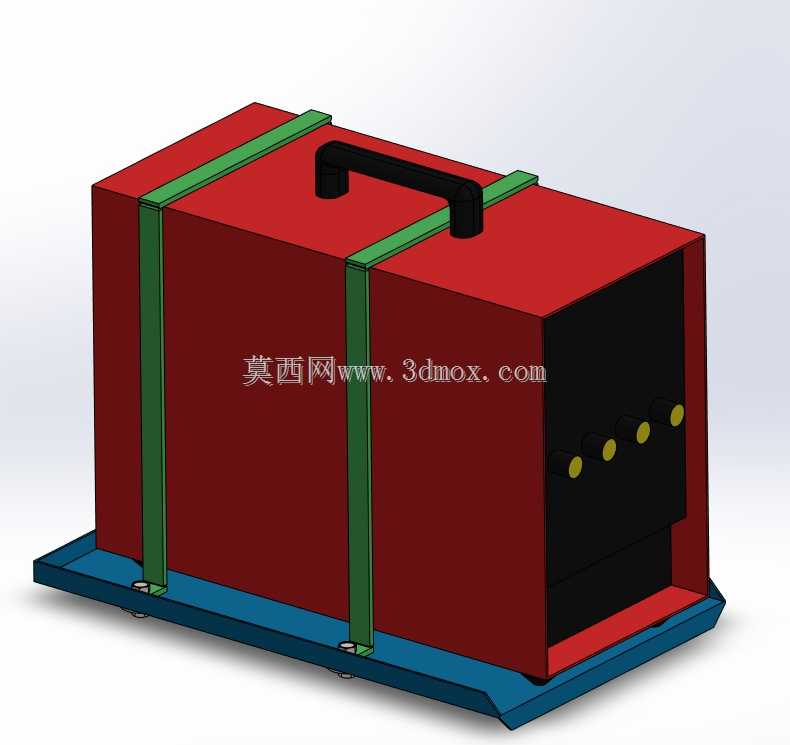

　　装置顶部设置了一体化的黑色拱形提手，提手的弧度贴合人手握持的曲线，表面做了防滑纹理处理，当需要在不同焊接工位之间转移配套柱体部件时，无需额外准备搬运工具，直接握持提手即可整体搬移装置和搭载的柱体，单人即可完成转场操作，大幅降低流动焊接作业的辅具准备时间。提手的安装位置经过重心配平计算，提拎时整个装置保持水平状态，不会出现一端倾斜导致柱体滑落的问题。

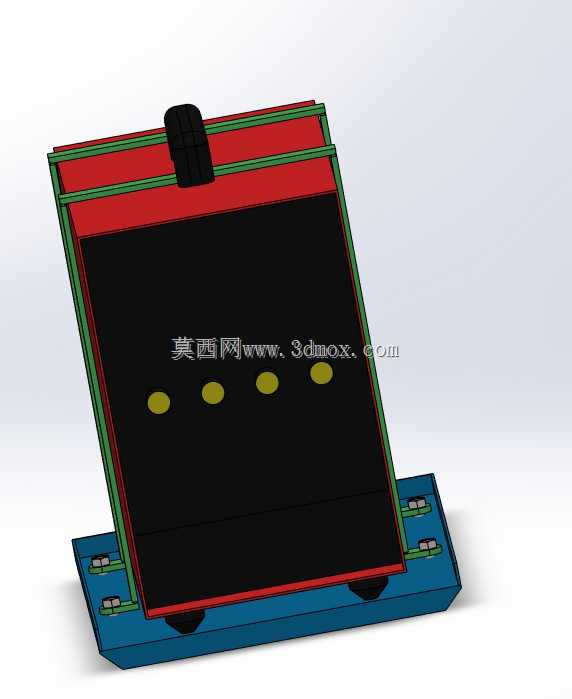

　　柱体朝向作业人员的一侧预留了足够的操作空间，对应柱体上的调节旋钮、接口位置没有设置任何遮挡结构，作业人员无需解绑带就可以直接调节柱体上的气流参数、插拔气管和线缆接头，日常使用时不需要反复拆装紧固结构，减少不必要的操作步骤。装置的整体外形尺寸控制在长450mm、宽280mm、高320mm的范围内，不会占用过多的操作台空间，在狭窄的管道焊接现场、户外抢修作业场景下也能找到合适的放置位置。

　　从结构设计的细节来看，所有的棱角位置都做了R3的圆角处理，避免在搬运或作业过程中尖锐边角刮破焊接线缆、划伤作业人员的防护服，底座与柱体接触的位置铺垫了2mm厚的橡胶缓冲垫，既可以增大摩擦力提升固定稳定性，也能避免金属底座与柱体外壁硬接触刮掉部件表面的防锈涂层，延长配套柱体的使用寿命。在焊接作业时长时间运行的状态下，柱体产生的少量热量可以通过底部托盘与空气的接触面自然散出，绑带与柱体之间预留的1mm左右间隙也能形成通风通道，不会出现热量积聚导致部件过热的问题。

　　这款固定装置没有采用复杂的卡扣或快拆结构，所有连接部位都采用标准螺栓紧固，日常维护时只需要定期检查绑带的磨损情况、紧固连接螺栓即可，不需要特殊的维护工具，非常适合焊接车间这类作业环境复杂、维护条件有限的场景使用，能够有效规整TIG焊接作业的配套部件，提升工位的整洁度，减少因部件乱放导致的设备损坏和安全隐患。
