低水头微型水力发电装置结构设计

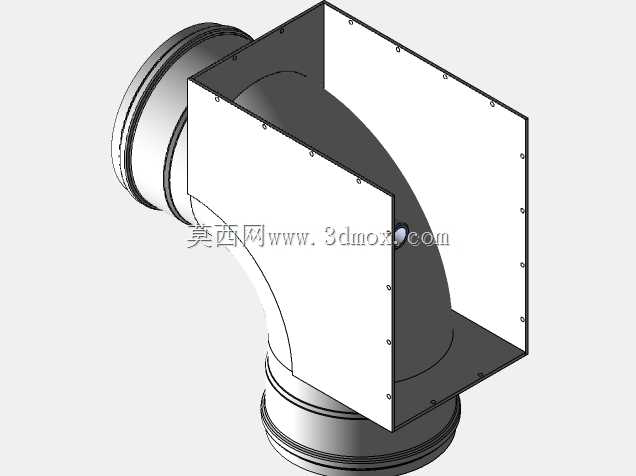

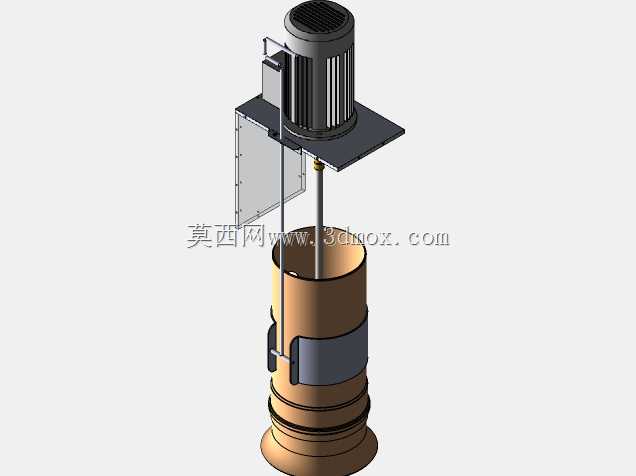

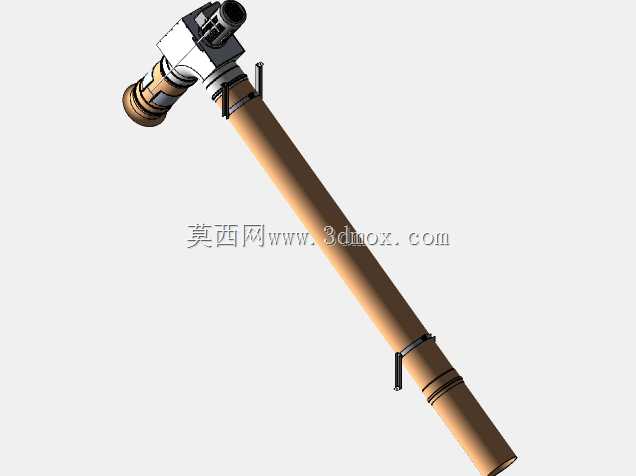

该装置针对低水头水资源利用场景设计，可在无坝、无大面积土建施工的条件下完成小功率电力输出，适配山区零散溪流、农田灌溉渠落差、小型水库输水涵管出口等场景，解决偏远零散区域小功率供电需求，无需构筑拦水坝体，仅依托现有水位落差即可完成布设，大幅降低小型水电的布设门槛与土建成本。整体结构采用标准PVC管材作为过流主体，推进叶轮与动力输出单元同轴布设，叶轮选用适配低水头大流量工况的螺旋桨构型，安装于外径250mm的PVC管段内部，配套1.5kW异步电机实现动力转换，额定工况下转速为1600rpm，过流流量接近200L/s，仅需1.2m的作用水头即可达到额定输出功率。装置采用虹吸式工作原理，启动阶段电机先接入电网作为泵类负载运行，将管内空气排空形成虹吸流道，待管内水流达到稳定流速后，电机切换为发电工况向外输出电力；管段设置独立通风孔结构，需要截断水流时打开通风孔让空气进入虹吸管段，即可破坏虹吸效应切断水流，无需额外设置闸阀类截流构件。发电回路配置反向功率继电器做转速保护，当转速跌落至1500rpm的同步转速阈值时，继电器自动断开发电机与电网的连接，避免电机从电网吸电转为电动工况。结构设计上充分考虑现场加工的便利性，所有管段均采用市面通用的标准PVC管材，主管规格为外径250mm、壁厚4.9mm，弯头采用90°标准PVC弯头，配套5mm厚PVC板材制作安装焊接结构，现场施工仅需具备可调温调流量的热风枪与PVC焊条即可完成组装焊接，无需特殊加工设备。水力参数核算环节可通过转速、节距参数计算管内水流流速，结合管道过流截面积得出过流流量，再通过压损计算工具核算沿程压力损失，用可用水头减去压损后乘以流量、重力加速度与效率系数，即可得出实际可输出的轴功率，异步发电机无需同步调节装置，虽然效率略低于同步发电机，但结构简单、运维难度低，更适合微型无人值守的发电场景。设计过程中对轴与螺旋桨的花键连接结构做了简化处理，除核心外径参数外，螺旋桨的具体叶型尺寸可根据实际安装场景的水头、流量参数做适配调整，提升装置的场景适配性。
