三通道2.4GHz无线信号接收模块结构

　　这款三通道2.4GHz接收模块，核心应用场景覆盖小型遥控模型、短距离无线指令传输类小型设备，尤其适配DIY遥控车这类对信号延迟、通道同步性有基础要求的民用遥控场景。从实际用途来看，它承担着配对匹配频段发射端信号、将射频信号解码为三路独立电信号输出的职能，三个通道可分别对应转向舵机、驱动电调、附加功能舵机的控制指令传输，满足小型RC载具的基础控制需求，无需额外扩展通道即可完成前进后退、左右转向、附加功能触发三类独立操作。

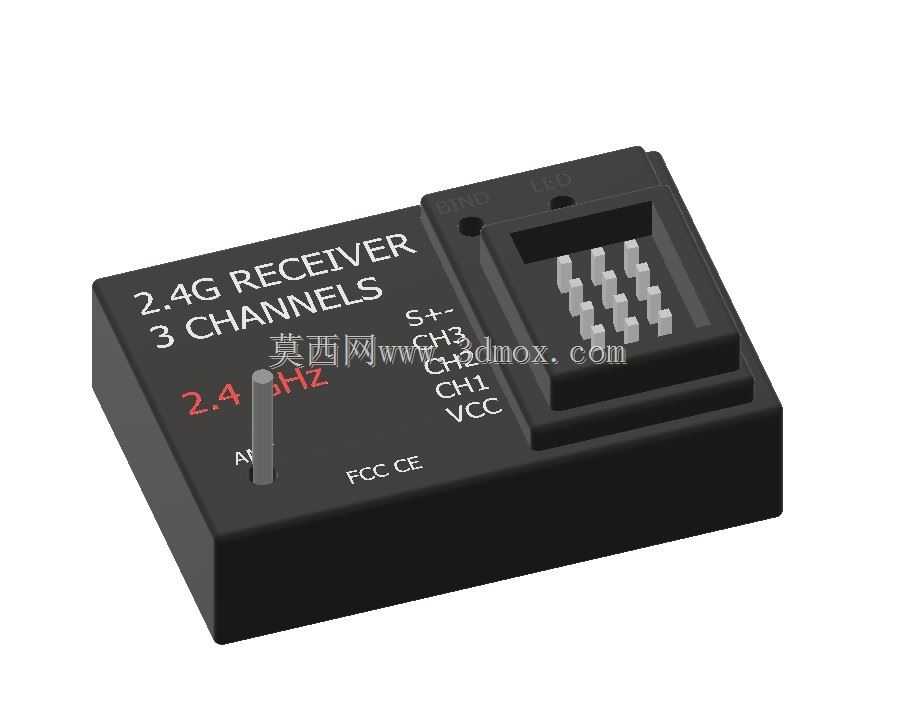

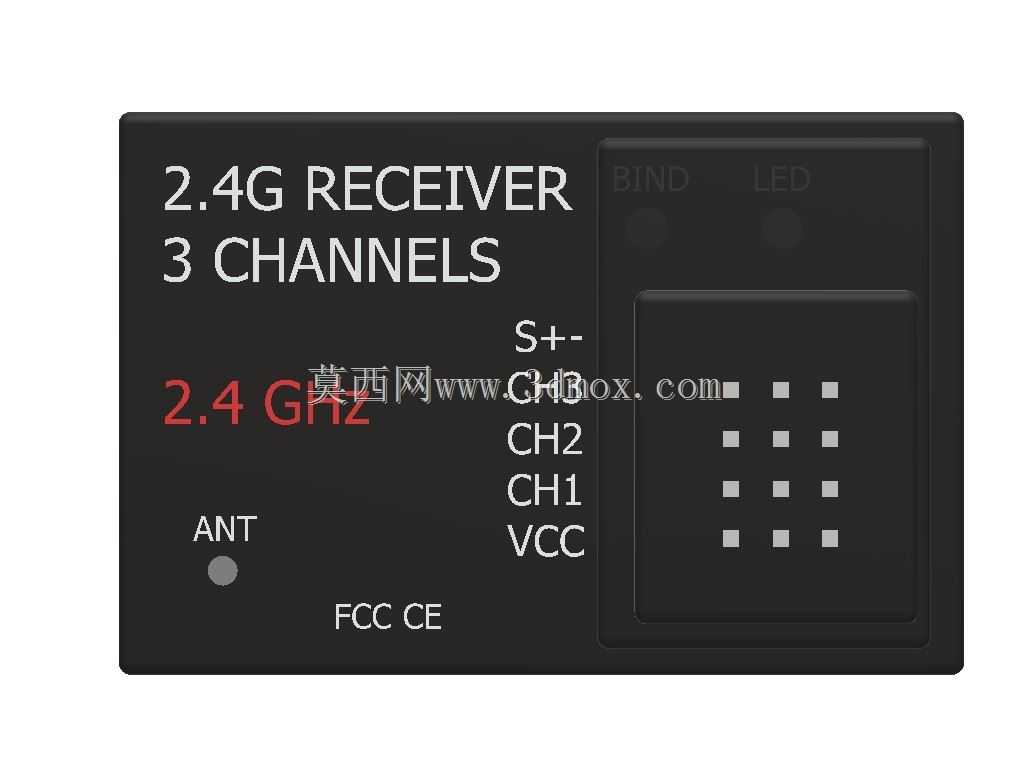

　　从功能特性层面拆解，模块板载天线集成在壳体一侧，无需额外外接天线即可完成2.4GHz频段信号的收发匹配，频段抗干扰能力优于传统27MHz、40MHz的老式遥控接收方案，同场地多组设备同时运行时串扰概率更低。引脚端采用排针直插布局，三个信号通道分别对应独立引脚，同时预留公共电源、接地引脚，接线逻辑清晰，无需额外转接板即可直接对接常规舵机、电调的标准接插件，降低装机接线的出错概率。壳体表面丝印清晰标注各引脚定义与天线位置，装配时无需查阅额外手册即可快速完成接线对位。

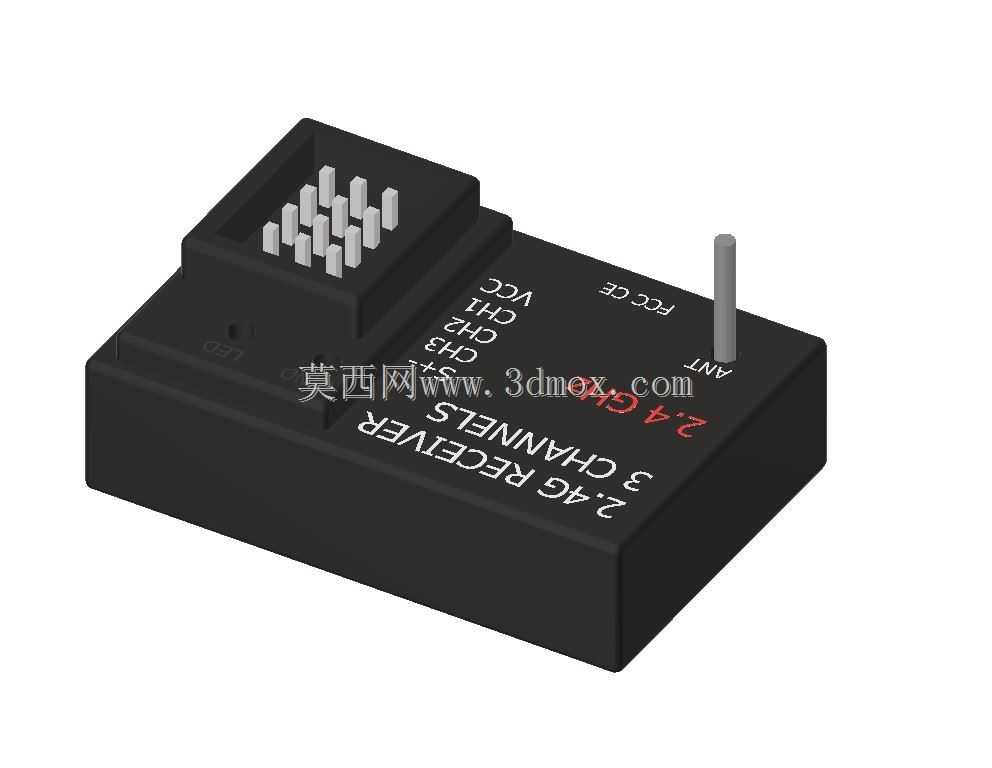

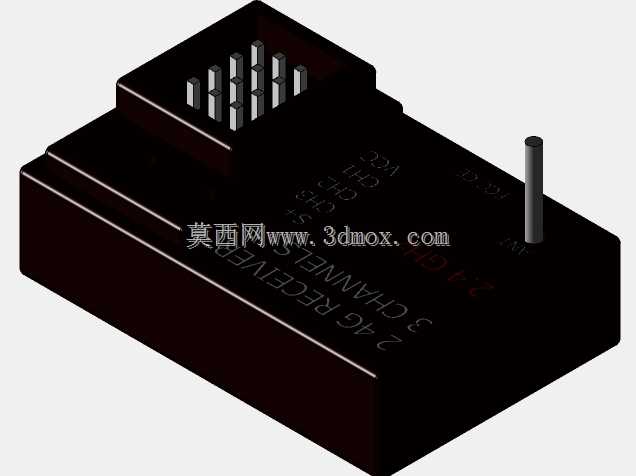

　　设计思路上，整体采用一体化塑封壳体包裹内部PCB板，壳体做了阶梯式结构设计，排针区域做凸起围挡，一方面可以保护排针焊接点在插拔接线时不受外力拉扯导致脱焊，另一方面围挡结构可以在装机时起到初步定位作用，避免模块在设备舱内随意滑动。板载天线直接从壳体侧面伸出，天线根部做了加厚加固处理，减少装机时磕碰导致天线弯折断裂的风险。壳体整体为哑光黑色塑壳，表面做细微磨砂处理，不易残留指纹与装配污渍，日常拆装维护时更易打理。

　　外形尺寸与安装边界方面，模块整体为长方体结构，主体部分长宽尺寸适配多数1:10、1:16比例RC车的设备舱预留空间，厚度控制在较低水平，不会过多占用设备舱垂直空间，即便设备舱内需要叠放电调、电池等部件，也不会产生安装干涉。排针凸起部分的高度经过优化，接好舵机插头后，插头顶部不会超出模块整体高度过多，进一步压缩安装所需的垂直空间。安装时无需额外固定孔位，依靠设备舱内的海绵双面胶即可完成固定，壳体底面为平整平面，粘贴时接触面积充足，剧烈颠簸工况下也不易出现移位。引脚间距采用标准2.54mm排针间距，兼容市面通用的杜邦线、舵机接插件，替换老式接收模块时无需重新制作接线，直接插拔即可完成替换。模块整体重量较轻，不会给小型RC载具增加过多负载，对整车重心分布的影响极小，适合对重量敏感的小型DIY遥控设备使用。在信号覆盖范围上，常规开阔场地内可满足数十米距离的稳定信号传输，完全覆盖小型RC车的日常操控距离需求，信号解码延迟控制在毫秒级，操控时的跟随手感流畅，不会出现明显的指令滞后问题。
