杠杆臂驱动光学元件精密传动组件

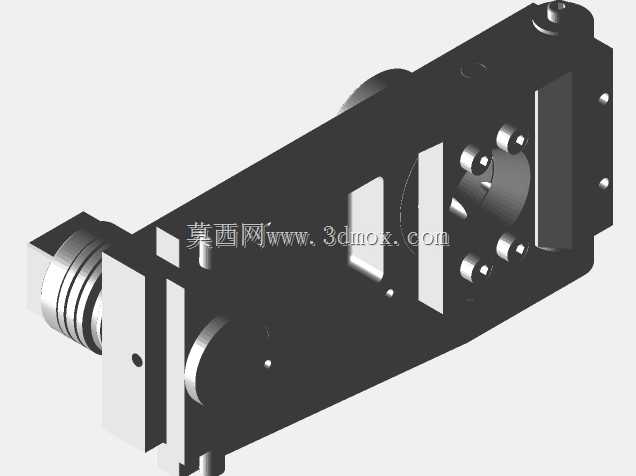

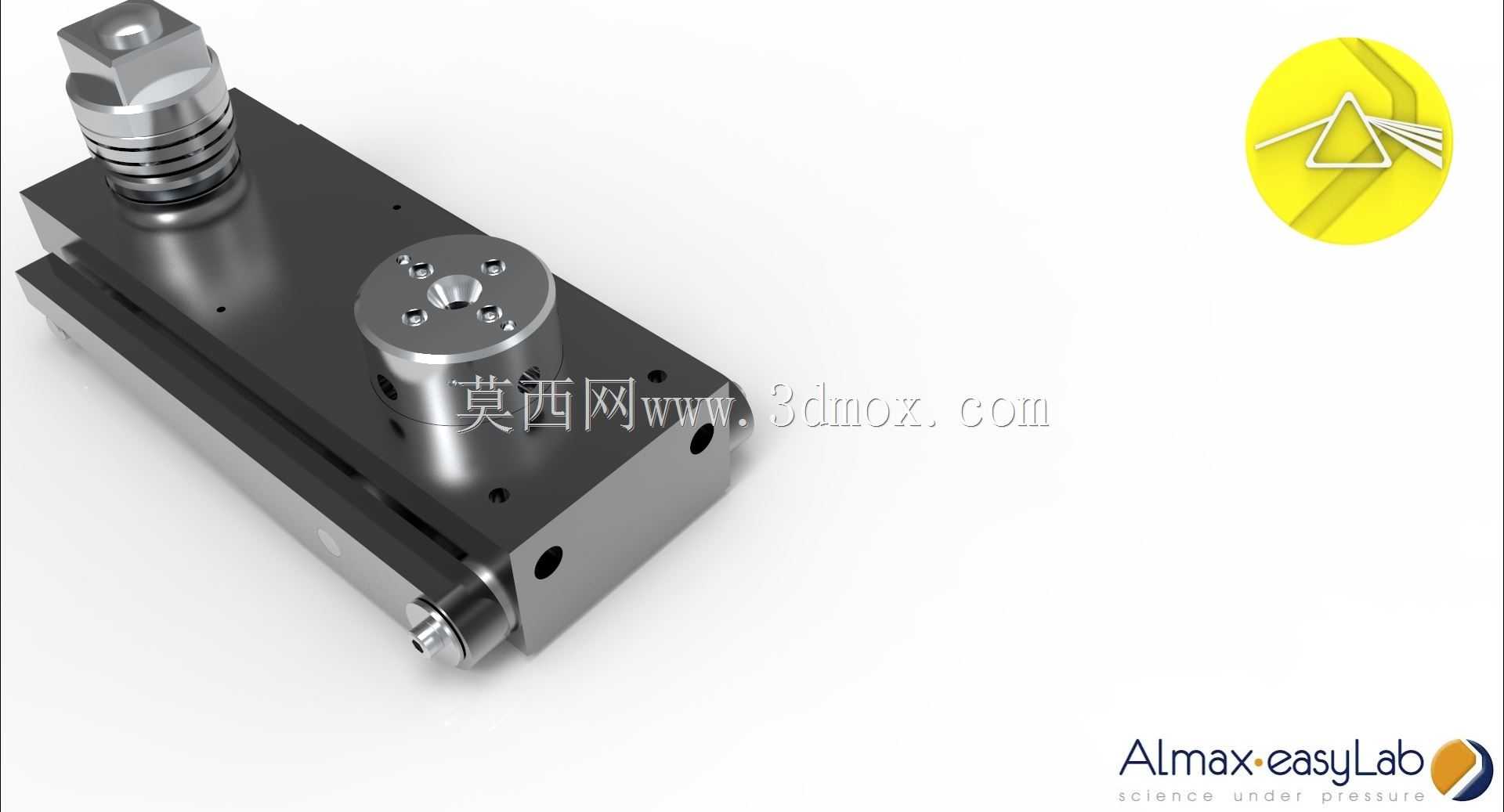

　　在精密光学实验平台、微位移检测系统以及高精度光学调整场景中，这类杠杆臂驱动的光学传动组件是光路校准、元件位姿微调环节的核心执行部件，区别于普通手动调整架，它通过杠杆放大的传动逻辑，能实现纳米级的位移输出分辨率，适配对光路同轴度、元件倾角有严苛要求的光学检测、激光加工、光谱分析类设备的集成需求。从结构设计逻辑来看，该组件采用分体式模块化布局，主体承载基座为经发黑处理的硬质合金材质，表面做了精密磨削加工，平面度控制在微米级，保证安装后与光学平台基准面的贴合度，避免安装应力带来的元件位姿漂移。基座上集成的两组柱状安装位，一组为带预紧弹簧的导向轴结构，承担垂直方向的位移导向与回程间隙消除功能，弹簧的预紧力经过反复调校，既保证传动过程无空程，

　　又不会因预紧力过大导致驱动阻力陡增，影响微调手感；另一组为带多组安装螺纹孔的回转支撑座，用于固定待调整的光学元件，比如反射镜、透镜架、分光片等，支撑座的端面加工有定位销孔，可配合标准光学元件的定位基准实现快速装夹，重复装夹定位精度可控制在5微米以内。杠杆驱动部分采用侧置的微调螺杆配合杠杆放大臂结构，驱动端的微调旋钮做了滚花处理，方便手动操作时的施力，螺杆采用细牙螺纹，导程经过匹配杠杆比计算，最终实现旋钮每转动一圈，输出端位移仅为几十微米，配合旋钮上的刻度环，可实现精准的定量调整。从安装边界来看，该组件的整体外形为长方体结构，底部预留了标准光学平台的安装槽位，可直接适配M6标准间距的光学平台螺纹孔，不需要额外制作转接板，

　　安装时只需将组件基准面贴合平台台面，拧紧安装螺钉即可完成固定，组件的侧向预留了驱动端的操作空间，安装时需保证旋钮周边至少留有20mm的操作余量，方便操作人员进行微调操作，垂直方向的高度经过优化，不会遮挡周边光路的通行空间，可在密集排布的光学元件阵列中灵活布置。在实际使用场景中，这类组件常被用于搭建共聚焦显微系统、激光干涉仪光路、量子光学实验平台，承担反射镜角度微调、透镜轴向位置调整、光阑孔径对位等功能，相比压电陶瓷驱动的调整架，它不需要配套高压驱动电源，纯机械结构的可靠性更高，适合长期固定在实验平台上使用，不会出现压电类元件的蠕变问题；相比普通的螺纹直驱调整架，它的杠杆结构能将手动调整的位移量按比例缩小，大幅提升微调分辨率，

　　即使是没有太多操作经验的实验人员，也能轻松实现纳米级的位姿调整，不会因为调整幅度过大导致光路偏离工作区间。结构设计上还考虑了长期使用的耐磨性，所有运动摩擦副都采用了硬质合金与淬火轴承钢的配对材质，配合少量的润滑脂填充，可承受上万次的往复调整而不会出现磨损导致的间隙增大问题，导向轴与基座的配合采用H7/g6的小间隙配合，既保证运动的顺滑度，又能控制径向窜动在1微米以内，避免调整过程中光学元件出现侧向偏移。组件上的所有外露紧固件都采用了内六角圆柱头螺钉，沉头安装的方式不会在组件表面形成凸起，避免刮擦周边的光学线缆或者其他元件，基座侧面加工的基准面可作为安装时的定位基准，配合百分表打表即可快速将组件调整到与光路轴线平行的位置，不需要反复试装调整。在集成到自动化光学检测设备中时，该组件的驱动端还可配套微型伺服电机进行替换，将手动调整改为电控自动调整，适配自动化生产线中的光学对位、焦距自动校准等场景，基座上的预留安装孔位已经考虑了电机安装的空间，不需要对主体结构进行二次加工即可完成升级，大幅降低设备改造的成本与周期。
