NEJE 7W功率激光雕刻模组结构设计

　　这款7W功率的激光加工模组，目前在桌面级数控雕刻、小型打标设备领域的应用占比逐年提升，很多DIY数控设备玩家、小型文创加工从业者都会选用这类模组作为核心加工执行部件，它不需要复杂的光路校准，出厂即完成光轴同轴调校，直接固定到设备运动轴端就能投入使用，大幅降低了小型激光加工设备的组装门槛。从实际使用场景来看，这类模组常被安装在桌面型龙门运动平台、多轴机械臂末端，用来在竹木、皮革、薄塑料、阳极氧化铝板表面完成图案蚀刻、文字打标、薄材切割作业，相比传统的刀具加工头，它没有切削接触力，不会对薄壁易变形工件造成装夹压伤，加工过程无刀具损耗，长时间运行的维护成本更低。

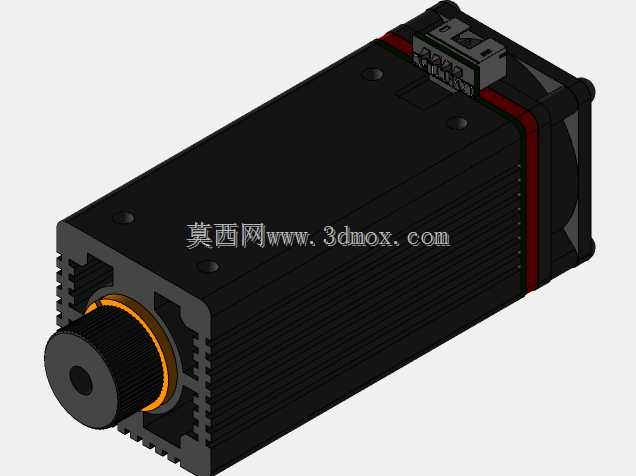

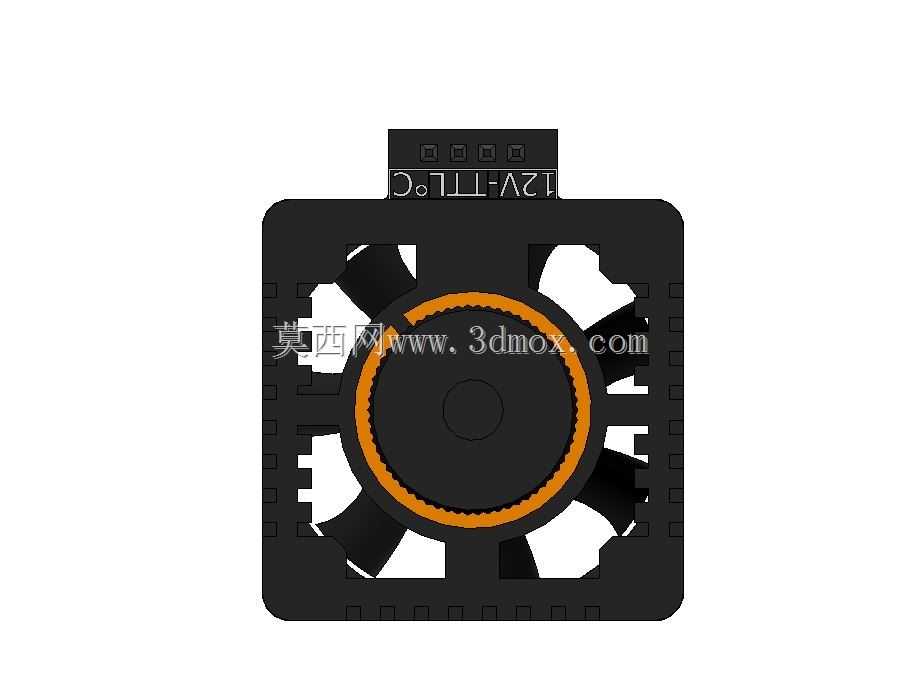

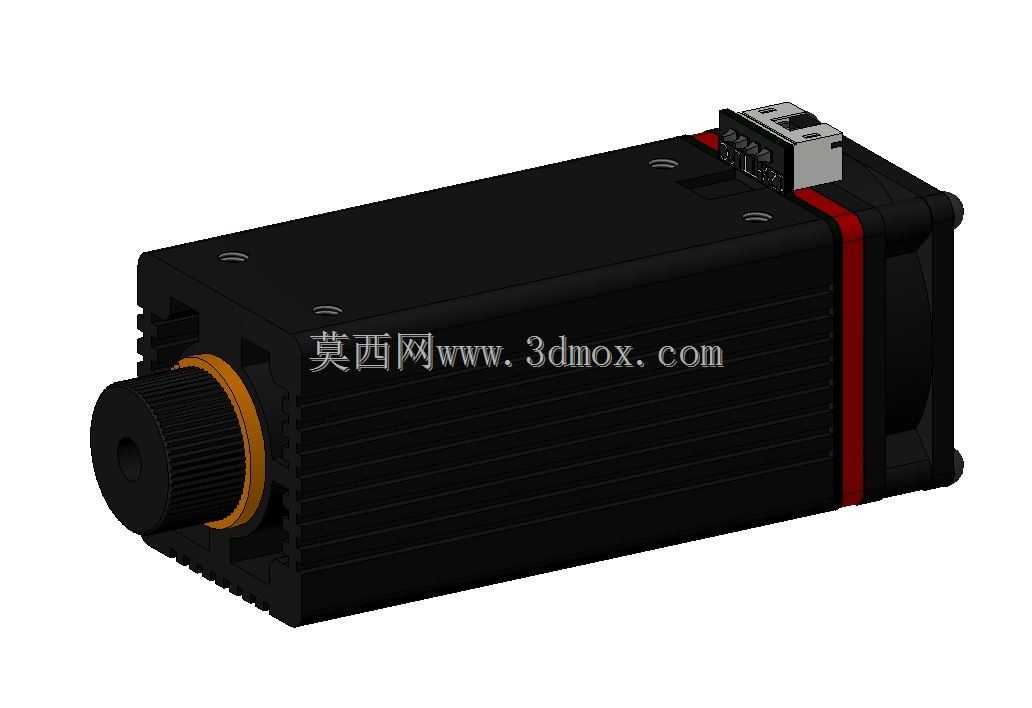

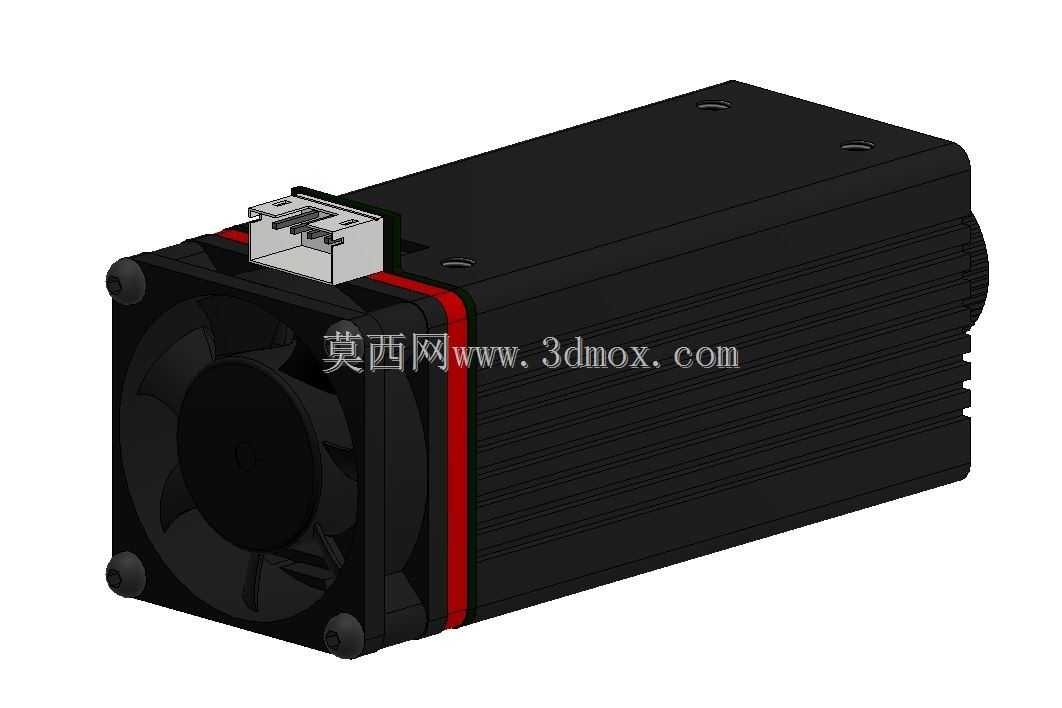

　　从结构设计逻辑来看，整个模组采用一体化封闭壳体设计，外壳主体为硬质铝合金材质，表面做黑色氧化处理，既可以隔绝外界粉尘、切削碎屑侵入内部光学腔体，又能作为散热结构的一部分，将激光二极管工作产生的热量快速导出。模组尾部集成了散热风扇与驱动控制电路，不需要额外搭配独立的激光驱动板，仅需接入对应电压的直流电源与PWM控制信号，就能实现激光功率的线性调节，适配不同加工材质的功率需求。出光端设计了可旋转的调焦环，环体带有防滑滚花结构，操作人员可以手动旋转调整透镜与加工面的距离，将激光光斑聚焦到最小尺寸，保证加工线条的精细度，调焦环旁的橙色密封圈既可以起到阻尼定位作用，避免设备运行过程中振动导致焦距偏移，又能阻挡加工产生的烟尘溅射到透镜表面，减少光学镜片的清洁频次。

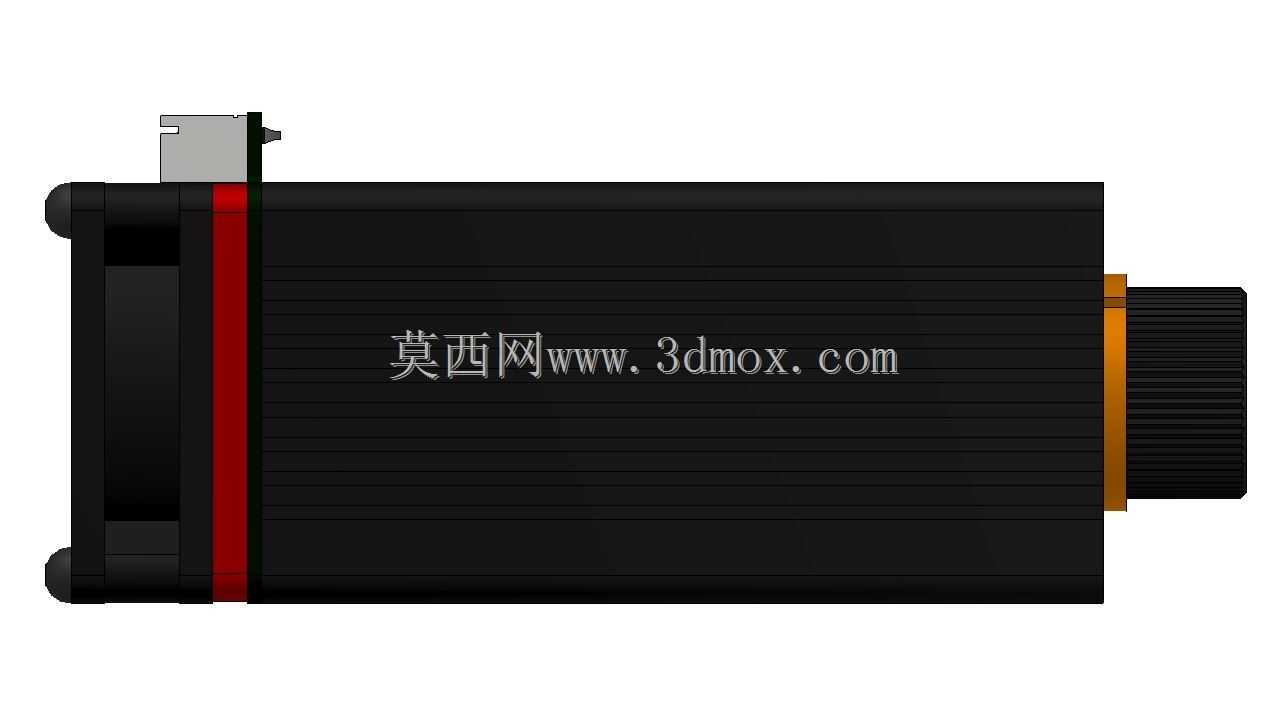

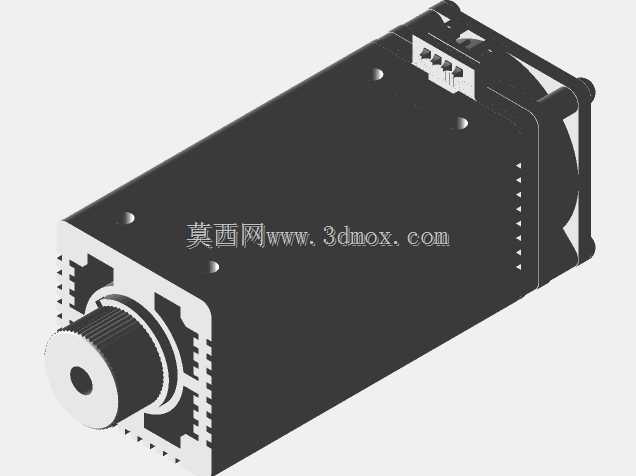

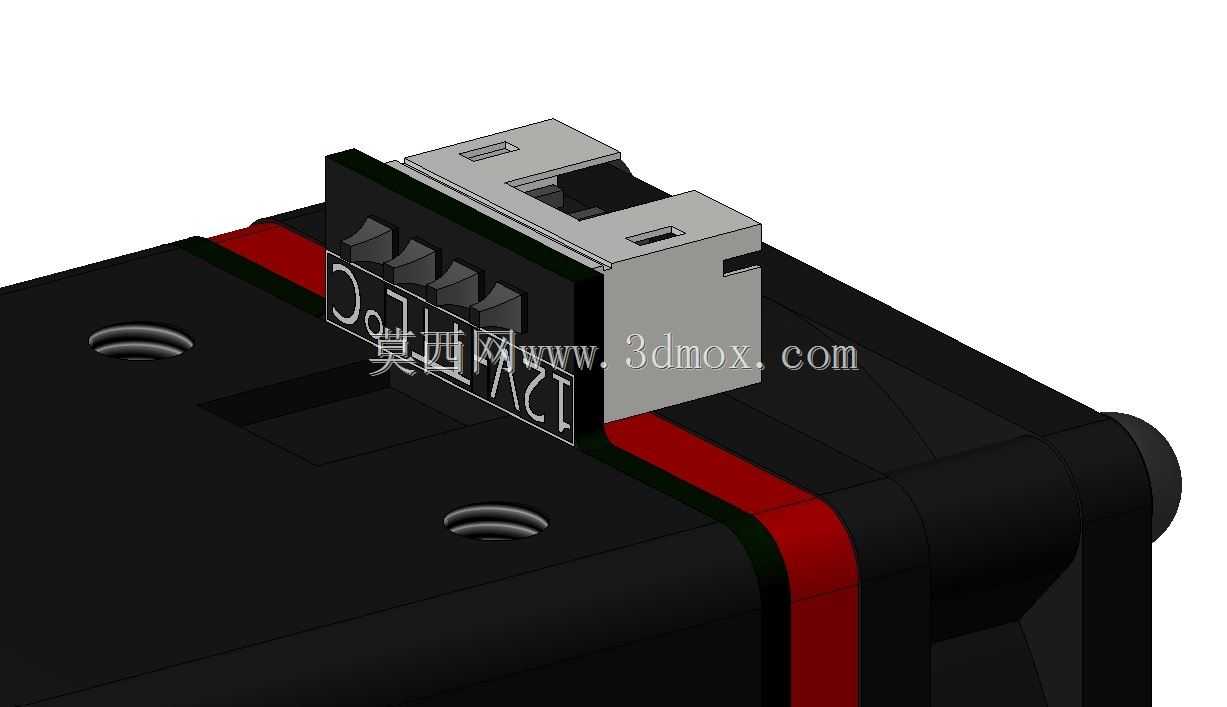

　　安装边界方面，模组主体为规整的长方体结构，壳体两侧预留了标准的安装螺孔孔位，孔位间距匹配市面上主流的桌面雕刻机安装滑块尺寸，不需要额外加工转接板就能直接固定，安装时需要注意预留尾部风扇的通风空间，不能遮挡进出风通道，否则会导致散热效率下降，长时间高功率运行时出现激光二极管光衰过快的问题。接线端设置在模组顶部，采用快插式接线端子，接线时需要区分电源正负极与信号引脚，错接会直接烧毁内部驱动电路，端子旁设置了状态指示灯，通电后可以通过灯色判断模组的工作状态，方便设备调试阶段快速排查接线故障。

　　在实际选型适配时，需要注意这款模组的有效加工焦距范围，安装时要保证出光口到工件表面的距离在调焦行程范围内，若设备的Z轴行程不足，需要额外垫高模组安装座来满足焦距要求。另外，模组侧面的红色密封胶条是壳体拼接的密封结构，拆解维护时不要破坏胶条的平整度，否则会导致壳体密封性能下降，加工产生的烟尘容易进入壳体内部附着在镜片上，影响激光出光功率。这类激光模组的光学组件属于精密部件，日常存放时要注意避免剧烈振动，防止内部透镜移位导致光轴偏移，一旦光轴偏移，会出现聚焦光斑变形、加工功率不均匀的问题，需要专业人员重新调校光路才能恢复正常使用。对于结构设计人员来说，在做配套设备的结构设计时，除了要匹配安装孔位尺寸，还要考虑模组的走线空间，避免运动过程中线缆与其他部件发生剐蹭，同时要在模组出光端对应的位置设计烟尘抽吸接口，及时排走加工产生的有害烟尘，既保护操作人员的健康，也避免烟尘附着在出光镜片上影响使用寿命。
