微型模拟舵机FS90R结构三维设计

项目分类:传感器 发布时间:2022-02-22 ID:561635
  • 微型模拟舵机FS90R结构三维设计
  • 微型模拟舵机FS90R结构三维设计

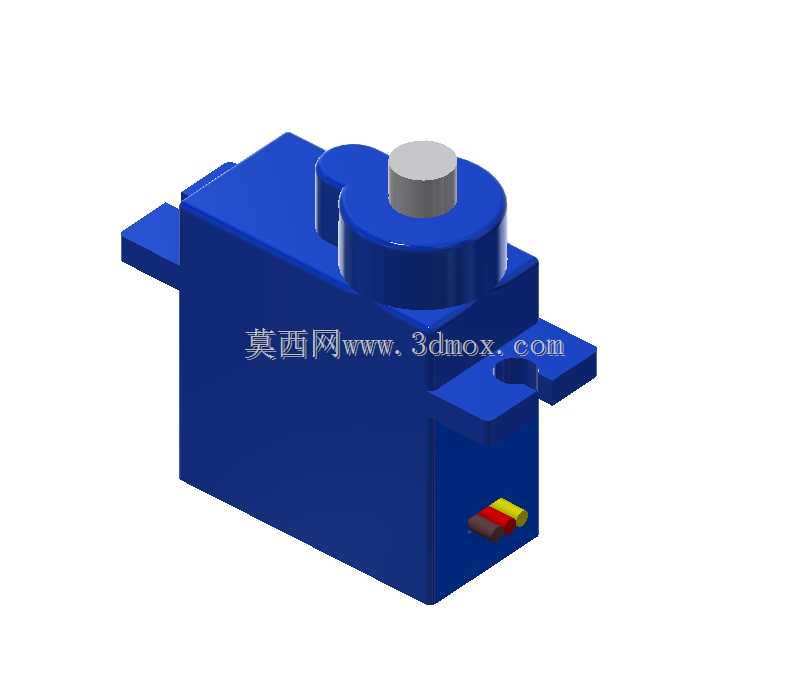

  在小型智能硬件、航模及教育机器人的执行端选型中,这类9g级微型模拟舵机是出镜率极高的部件,很多刚接触小型运动机构设计的工程师,容易只看扭矩参数忽略安装边界与结构细节,最后出现装配干涉、输出轴旷量超差的问题。这款FS90R舵机的结构设计,完全贴合小空间安装场景的需求,主体采用方正的盒式壳体,两侧伸出带安装孔的固定耳,安装孔位的中心距、孔径都做了标准化适配,不管是叠装在航模的机翼舵面安装位,还是固定在教育机器人的关节支架上,都不需要额外做转接件,直接用M2规格的螺丝就能完成固定,安装耳的厚度做了加强处理,频繁拆装也不会出现固定耳断裂的问题。

  从功能特性来看,这款连续旋转版本的舵机,和常规限位舵机的输出逻辑有明显区别,常规限位舵机是通过PWM信号对应0-180度的固定角度,而FS90R是通过PWM信号的占空比调整旋转方向与转速,适合作为小型移动机器人的驱动轮动力、小型传送带的动力源,或者是需要连续旋转动作的小负载执行机构。输出轴采用金属嵌件设计,和塑料齿轮组的输出端做过盈配合,避免频繁正反转时出现轴跟转的问题,轴顶端的安装位做了标准的十字舵盘适配槽,市面上通用的9g舵机舵盘都能直接安装,不需要额外定制连接件。

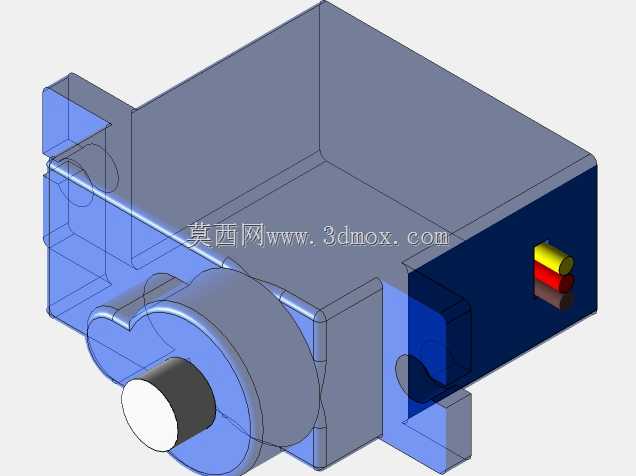

  设计过程中,壳体的内部筋位布局是重点,既要给减速齿轮组、电位器(连续旋转版本为测速反馈结构)、驱动电路板留出足够的安装空间,又要控制整体的外形尺寸,这款舵机的长宽高控制在23mm12.5mm22mm左右的范围,出线端做在壳体尾部的下角位置,线材采用红黑黄三色标准线序,分别对应电源正、电源地、信号输入,出线位置做了圆角过渡,避免线材频繁弯折时出现外皮破损的问题。壳体上下盖的配合采用卡扣加定位柱的结构,不需要打螺丝就能完成壳体的扣合,后期维护拆解也很方便,定位柱的间隙控制在0.05mm以内,扣合后上下盖不会出现错位,能有效避免灰尘进入齿轮舱影响传动精度。

  在实际应用场景里,这类微型舵机的负载能力通常在1.3kg·cm左右,适合驱动100g以内的负载做旋转动作,比如小型航模的方向舵、升降舵控制,教育类仿生机器人的关节摆动,或者是小型智能小车的转向机构。设计时特意将驱动电路板的元器件做了贴板布局,电容、电阻等元器件都避开了齿轮组的运动范围,不会出现元器件和运动部件干涉的问题,电机的安装位做了减震胶槽,装配时可以垫入薄橡胶垫,降低电机运转时的齿轮啮合噪音,同时抵消电机启动时的震动,避免舵机固定后出现共振异响。

  很多工程师在做小型机构设计时,容易忽略舵机的出线空间预留,这款舵机的出线方向是沿壳体长度方向向后伸出,在做安装位设计时,只需要在安装面后方留出5mm左右的线材避让空间即可,不需要在侧面预留位置,能进一步压缩整体机构的安装空间。输出轴的中心高度做了精准控制,从安装基准面到输出轴中心的高度为10mm,在做舵盘连杆机构设计时,这个尺寸可以直接作为连杆运动的基准高度,不需要额外做尺寸换算,能减少设计时的尺寸链计算工作量。齿轮组采用三级减速结构,每一级齿轮的模数都经过匹配,既保证足够的减速比来放大电机扭矩,又控制齿轮啮合的间隙在合理范围,避免输出端出现过大的回差,影响控制精度。
