MPMS配套Mcell10高压电池测试工装结构

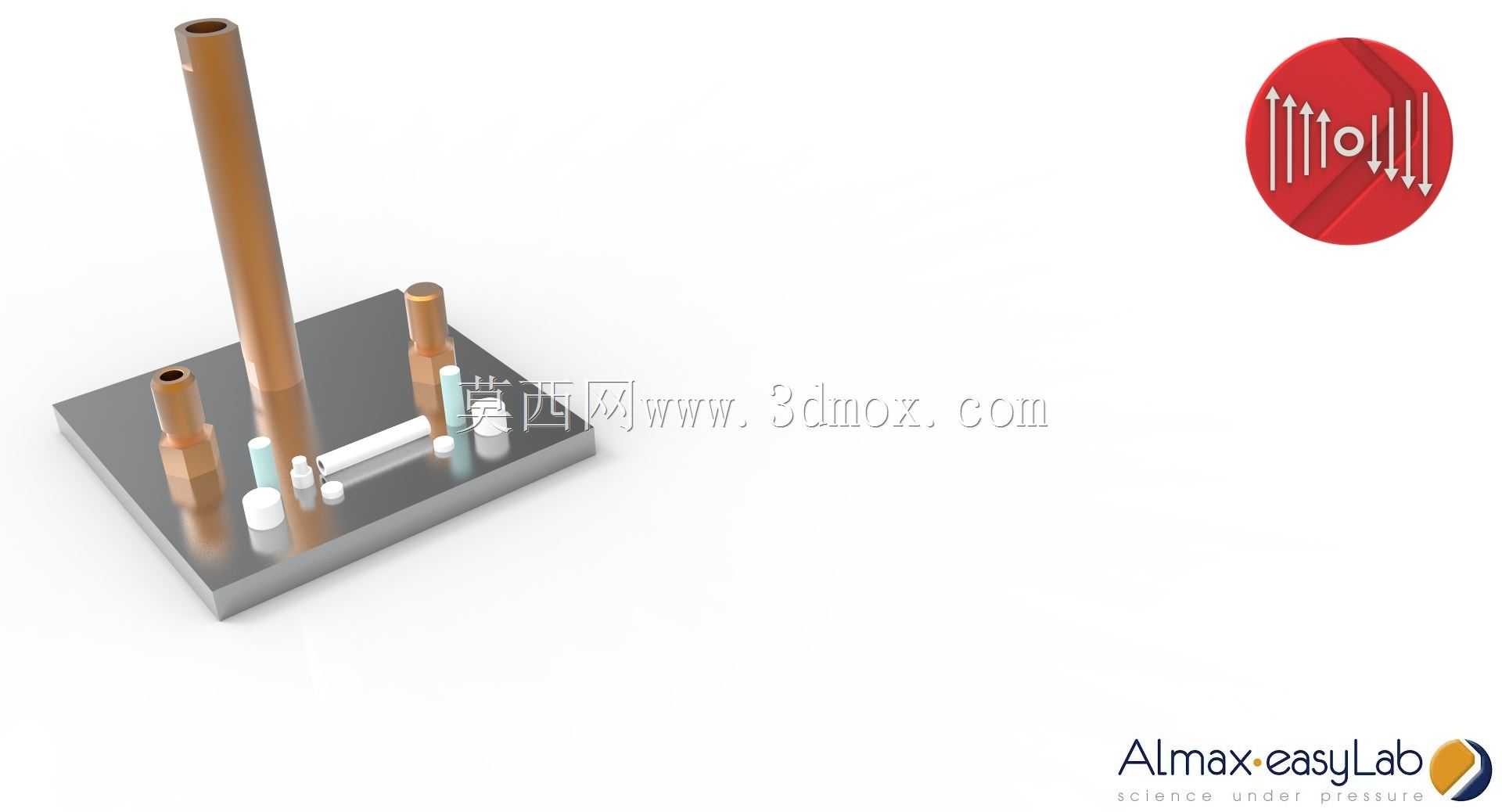

　　在材料磁学性能表征实验场景中，MPMS磁学测量系统是科研与材料检测领域常用的高精度测试设备，这类设备对配套样品装载装置的结构稳定性、压力适配性、空间兼容性有极高要求，本次涉及的高压电池结构，正是为适配MPMS系统高压环境下的电化学样品测试需求开发的专用装载工装。从实际使用场景来看，这类高压电池主要用于在可控高压环境下承载待测电池样品，配合MPMS系统完成材料在压力耦合条件下的磁学、电化学协同性能测试，解决常规常压样品台无法实现高压环境下原位测试的痛点，广泛覆盖新能源材料研发、磁电功能材料表征、极端条件下材料性能验证等实验场景。从功能特性层面看，该结构采用基座集成式布局，金属基座作为整体承载基准，表面加工有对应不同管路、

　　电极接头的安装定位孔位，可实现气路连接、电极引出、样品腔定位的集成化布置，避免外接管路杂乱带来的安装干涉问题；长管状结构为高压腔体的主体承压部分，采用等径圆柱结构设计，可均匀承受内部高压载荷，降低应力集中带来的结构失效风险；基座上分布的不同高度接头，分别对应高压介质注入、电极信号引出、泄压通路等不同功能，每个接头的安装位置都经过空间避让设计，确保与MPMS样品腔的内部空间边界匹配，不会在样品送入测量腔的过程中发生卡滞。设计思路上，该结构优先考虑承压可靠性与安装兼容性，整体采用金属材质加工，基座与高压管、各接头之间采用密封连接结构，可满足高压测试环境下的密封要求，避免高压介质泄漏影响测试精度甚至损坏测量设备；

　　各功能部件的布局充分考虑实验操作的便利性，注液、接线、泄压的操作端都朝向基座外侧，实验人员在样品装载过程中无需调整工装姿态即可完成所有接线与管路连接操作，降低实验准备阶段的操作复杂度。外形尺寸与安装边界方面，整体结构的最大外轮廓以基座的矩形边界为基准，长管状承压结构垂直布置在基座表面，整体高度控制在MPMS样品腔的有效容纳高度范围内，基座的长宽尺寸匹配MPMS样品杆的安装接口尺寸，可直接固定在标准样品杆上无需额外加工转接件；各接头的外伸长度都经过核算，最外侧接头的外伸距离不超过样品腔的内部径向尺寸，确保整个工装连同样品可以顺畅送入测量位置，不会与腔体内壁发生刮擦；基座底部的安装平面平面度有严格要求，保证安装后整体结构的垂直度，

　　避免长管结构倾斜导致样品位置偏离测量区域，影响测试数据的准确性。在实际建模过程中，需要重点关注各密封配合面的尺寸公差，承压管与基座的连接孔位同轴度、接头安装孔的螺纹精度都会直接影响最终的密封性能，建模时需要预留合理的密封件安装槽位，同时考虑加工工艺的可行性，避免出现无法加工的死角结构；另外不同功能接头的直径、高度差异需要准确还原，确保装配后各部件之间不存在干涉，管路与电极的走线空间也要在模型中预留，方便后续工程人员根据模型完成实物加工与装配调试。这类专用实验工装的三维建模，核心是还原真实的装配关系与空间边界，为后续的加工制造、装配验证、实验前的模拟安装提供准确的数字参照，避免实物加工后出现尺寸不匹配、安装干涉、密封失效等问题，减少实验准备阶段的反复试错成本。
