带SimonK固件的30A无刷电调结构设计

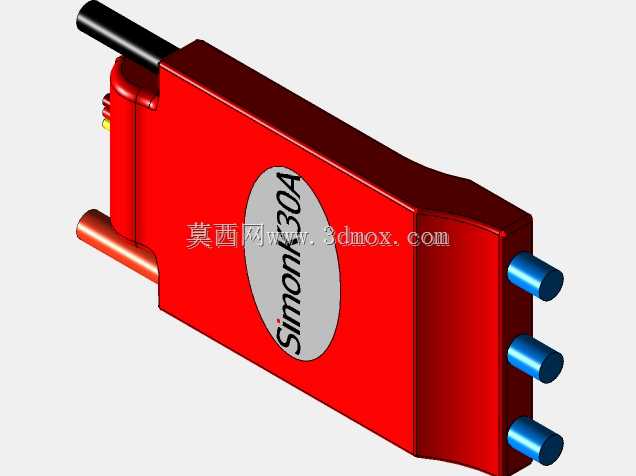

　　这款30A规格的无刷电子调速器，核心适配多旋翼航模、小型无人移动平台的无刷电机驱动场景，在航模竞速、小型巡检无人机、桌面级无刷动力实验台架上都有广泛的应用空间，区别于普通航模电调，刷入SimonK固件的版本在油门响应速度、电机换向平顺性上有明显优势，能够支持更高的电机KV值适配，在急加速、动态变工况的动力输出场景下，不会出现普通电调常见的丢步、顿挫问题。从结构设计层面来看，整体外壳采用一体化注塑包覆的思路，主体壳体做了渐变收窄的流线造型，既能够降低飞行过程中的风阻，也能在紧凑的设备舱内减少与其他线束、结构件的干涉。壳体一侧引出三根较粗的动力输出线，端部做了阶梯式的出线防护结构，避免装机拉扯过程中线芯与壳体连接处出现应力断裂，

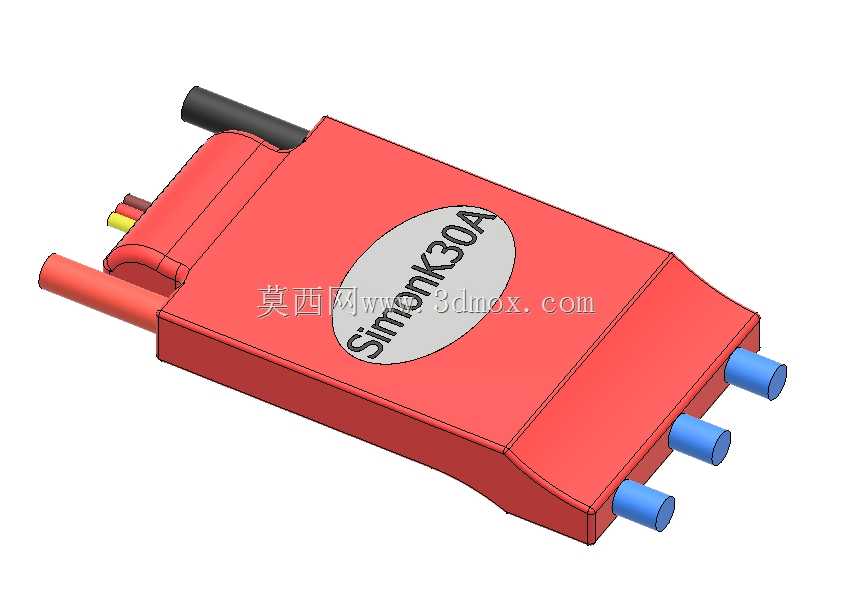

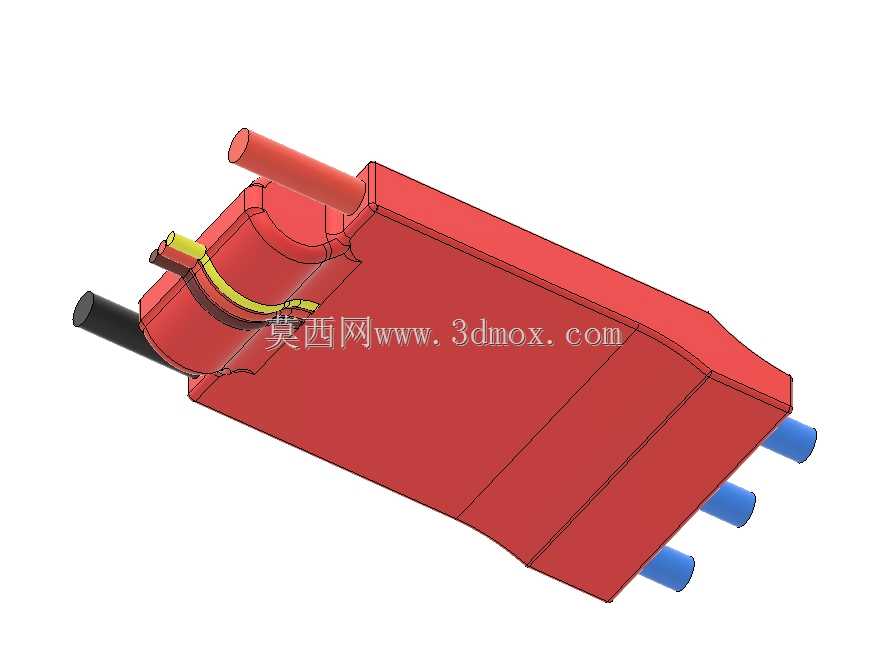

　　另一侧引出的信号与电源输入线束做了分色标识，红色为电源正极、黑色为负极、黄色为PWM信号输入线，装机时能够快速区分线序，减少接线错误概率。壳体正面预留了椭圆形的标识区域，用于印刷型号参数与固件版本信息，方便选型与后期维护时快速识别规格。安装边界上，整体外形为扁平方正的长条结构，三个蓝色的功率管散热端均匀排布在壳体尾部，与壳体平面齐平，既可以直接裸露在空气中自然散热，也可以根据装机需求额外粘贴薄型散热片提升持续大电流下的散热能力，壳体表面没有突出的安装柱，实际装机时可以通过扎带穿过设备舱的固定孔位绑定，也可以使用双面泡棉胶直接粘贴在机架的安装平面上，适配不同机架的安装空间。内部结构设计上，功率驱动部分与信号控制部分做了分区布局，

　　大电流走线路径尽可能短，减少线路内阻带来的发热问题，信号处理部分靠近信号出线端，降低动力线路对控制信号的电磁干扰，固件适配的硬件校准逻辑已经在电路设计阶段做了匹配，不需要额外调整硬件参数就可以直接烧录SimonK固件实现更优的动力控制特性。实际使用过程中，这款电调能够持续输出30A的驱动电流，短时间峰值电流可以支撑到40A，满足小型无刷电机在急加速、大负载爬升工况下的电流需求，换向逻辑经过固件优化后，电机在低转速下的扭矩输出更平稳，不会出现普通电调低转速下的抖动问题，在小型云台动力、桌面级无刷转台这类对低转速平顺性有要求的场景下也能适配。结构设计阶段充分考虑了航模使用场景下的振动特性，

　　壳体内部的PCB板与外壳之间预留了点胶固定的槽位，组装时可以通过环氧胶将PCB与壳体牢固粘接，避免高频振动下元器件出现虚焊、脱落问题，出线口位置做了加厚的防护棱，能够承受装机过程中一定程度的拉扯力，不会因为日常装机、维护的拉扯导致线束脱落。整体尺寸控制紧凑，在同电流等级的电调产品中体积偏小，能够适配更狭窄的设备舱安装空间，外壳边角全部做了圆角过渡处理，不会在装机过程中划伤其他线束的绝缘层，也能减少炸机时外壳碎裂的概率。
