航模用卷轴式外转子无刷电机结构

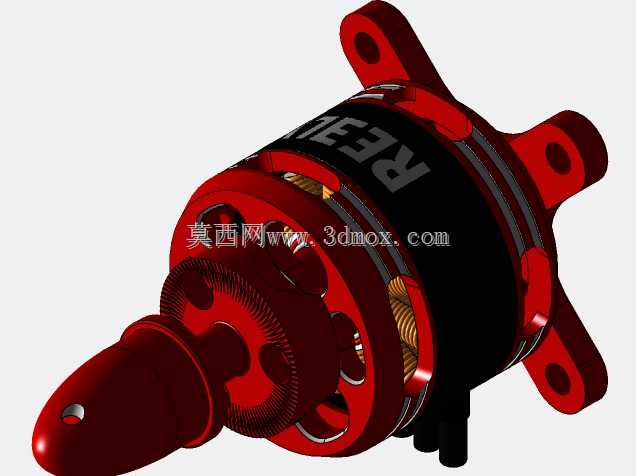

　　这款卷轴式无刷电机的结构设计，核心围绕小型航模飞行器的动力需求展开，日常应用场景覆盖固定翼航模、小型多旋翼无人机的动力输出场景，作为航模的核心动力部件，其性能直接决定飞行器的推重比、续航表现与飞行稳定性。从实际用途来看，这类小尺寸外转子无刷电机，主要替代传统有刷电机在小型航模上的应用，依靠无刷结构的低摩擦损耗、高转速响应特性，为航模提供持续稳定的拉力输出，适配螺旋桨的转速匹配需求，可根据不同KV值搭配不同尺寸的螺旋桨，满足从慢速滑翔机到3D特技航模的不同动力需求。

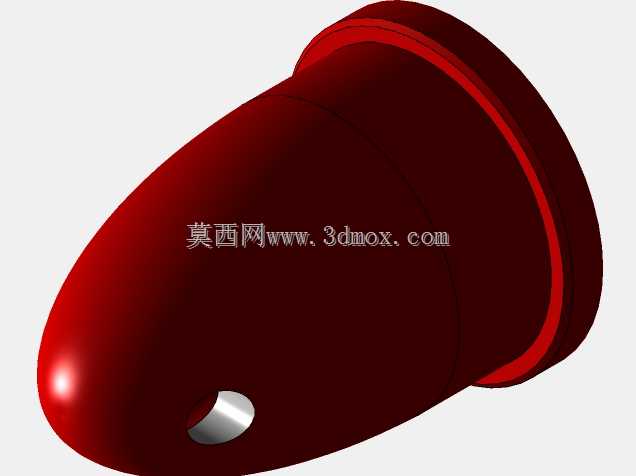

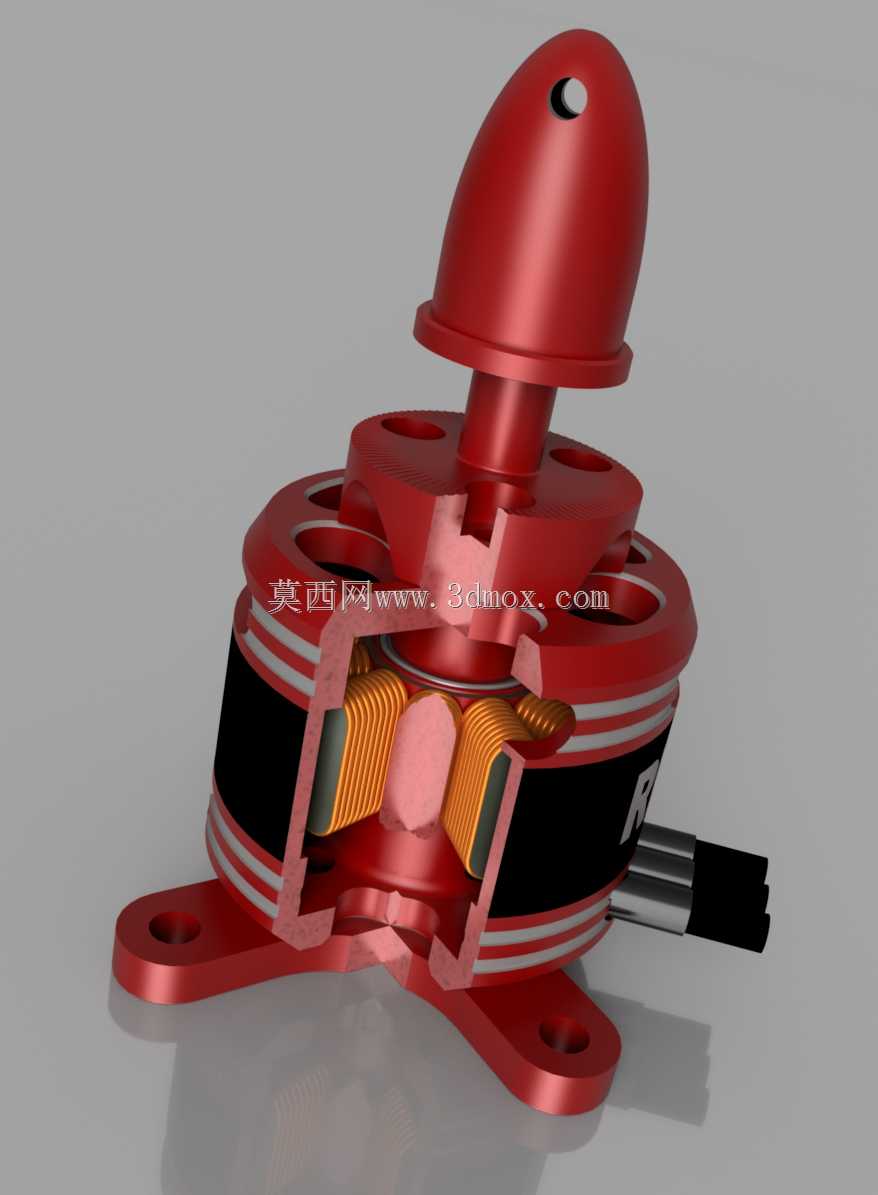

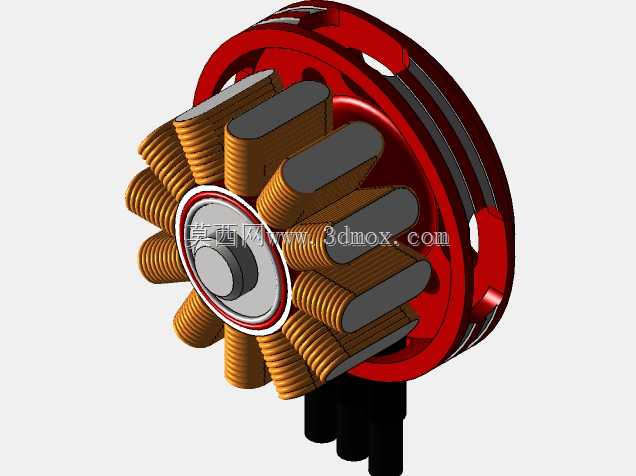

　　从功能特性上看，该结构采用外转子设计，转子外壳直接集成螺旋桨安装座，省去了额外的传动连接结构，动力传递路径更短，转动惯量匹配更适合航模的快速油门响应需求；定子部分采用卷轴式绕组排布，绕组线圈整齐贴合定子铁芯，槽满率控制在合理区间，既保证了铜线的有效利用率，也为绕组散热预留了足够的空气流通间隙，长时间大油门运转时，热量可通过定子基座的安装耳快速传导至航模机身，同时借助飞行时的迎面气流完成散热，避免绕组过热导致的退磁或功率衰减。电机前端的整流帽设计，并非单纯的外观装饰，其流线型轮廓可打散螺旋桨根部的乱流，降低飞行时的风阻损耗，同时也能保护转子端部的轴承结构，避免飞行过程中杂物、沙尘侵入轴承间隙，延长轴承的维护周期。

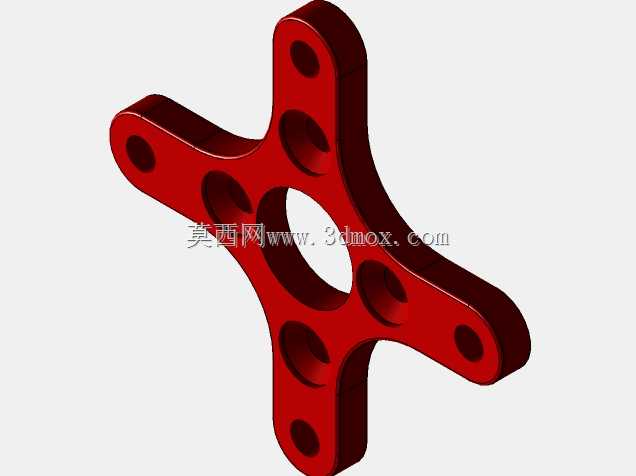

　　设计思路上，整个结构优先考虑航模应用的轻量化需求，外壳与安装基座均采用轻量化金属材质，在保证结构强度的前提下尽可能削减非受力区域的材料厚度，安装基座的两个带孔支耳采用对称布局，安装孔位的间距符合小型航模电机安装的通用尺寸规范，可直接适配多数轻木、泡沫材质航模的电机安装座，无需额外制作转接件。定子与转子的气隙控制在极小的公差范围内，既避免转子转动时与定子发生擦碰，也尽可能减小气隙带来的磁损，提升电机的能量转换效率；出线端采用侧出式设计，线缆从基座侧面引出，可避免线缆与螺旋桨发生干涉，同时也方便电调的接线操作，预留的线缆长度足够适配多数航模的机身布线需求。

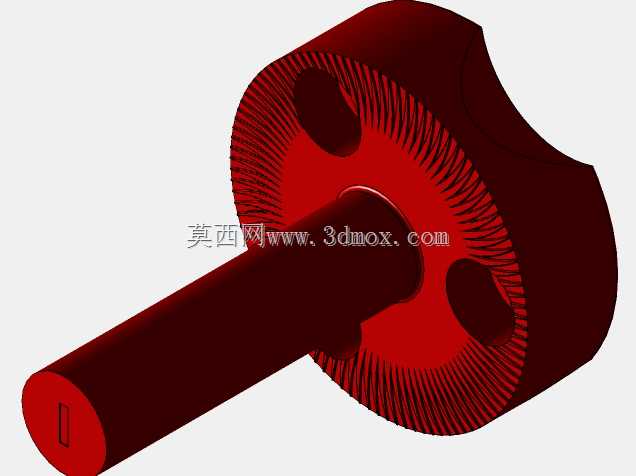

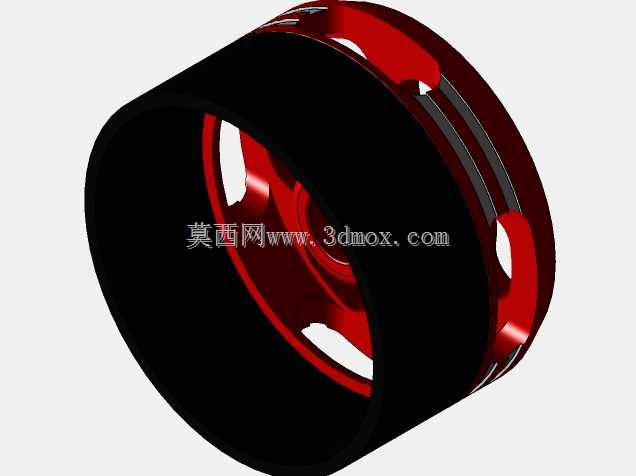

　　从安装边界与尺寸适配来看，电机的整体径向尺寸控制在小型航模的机头罩容纳范围内，轴向长度不会超出机头罩的前端过多，保证航模整体的气动外形完整性；安装支耳的孔径适配常用的航模电机安装螺丝规格，安装面的平面度公差控制在合理范围，锁紧螺丝后可保证电机轴与机身轴线的同轴度，避免高速转动时出现震动。转子部分的动平衡在结构设计阶段就做了考量，转子外壳的壁厚均匀分布，绕组排布对称，可减少高速运转时的离心震动，降低对航模飞控传感器的干扰。轴承采用前后双支撑结构，前端轴承靠近螺旋桨安装位，可承受螺旋桨转动时产生的径向拉力与轴向反扭力，后端轴承辅助支撑转子轴，保证高速转动时的轴系稳定性，避免长时间运转后出现轴跳问题。

　　在实际选型适配时，这类结构的电机可根据航模的起飞重量匹配对应的功率参数，卷轴式绕组的设计让电机的扭矩输出更平顺，低转速下的扭矩表现足以带动大尺寸螺旋桨，满足慢速航模的大拉力需求，高转速区间的输出线性也能支撑特技航模的快速机动动作。整个结构没有多余的冗余部件，每个结构特征都服务于航模动力的实际使用需求，从绕组排布到安装结构，再到气动细节的处理，都贴合航模飞行场景下的实际工况，既兼顾了轻量化的需求，也保证了动力输出的可靠性与稳定性。
