高温光学X光电池气体膜驱动传感装置

　　在高温工况下的光学检测、X光表征实验场景中，常规的样品承载与驱动装置往往面临热变形卡滞、光学通路遮挡、真空兼容不足等问题，这款气体膜驱动的高温适配型传感承载装置，正是针对这类极端实验环境的需求完成结构设计。从实际应用场景来看，该装置主要部署在同步辐射线站、高温光学原位测试平台、真空环境下的电池材料表征工位，需要在数百摄氏度的高温环境、10^-4Pa级的真空腔体内完成样品的精密位移驱动，同时不能对X光透射、光学信号采集产生金属结构的额外遮挡，还要避免传统机械传动结构在高温下的润滑失效、磨损掉屑污染样品腔的问题。

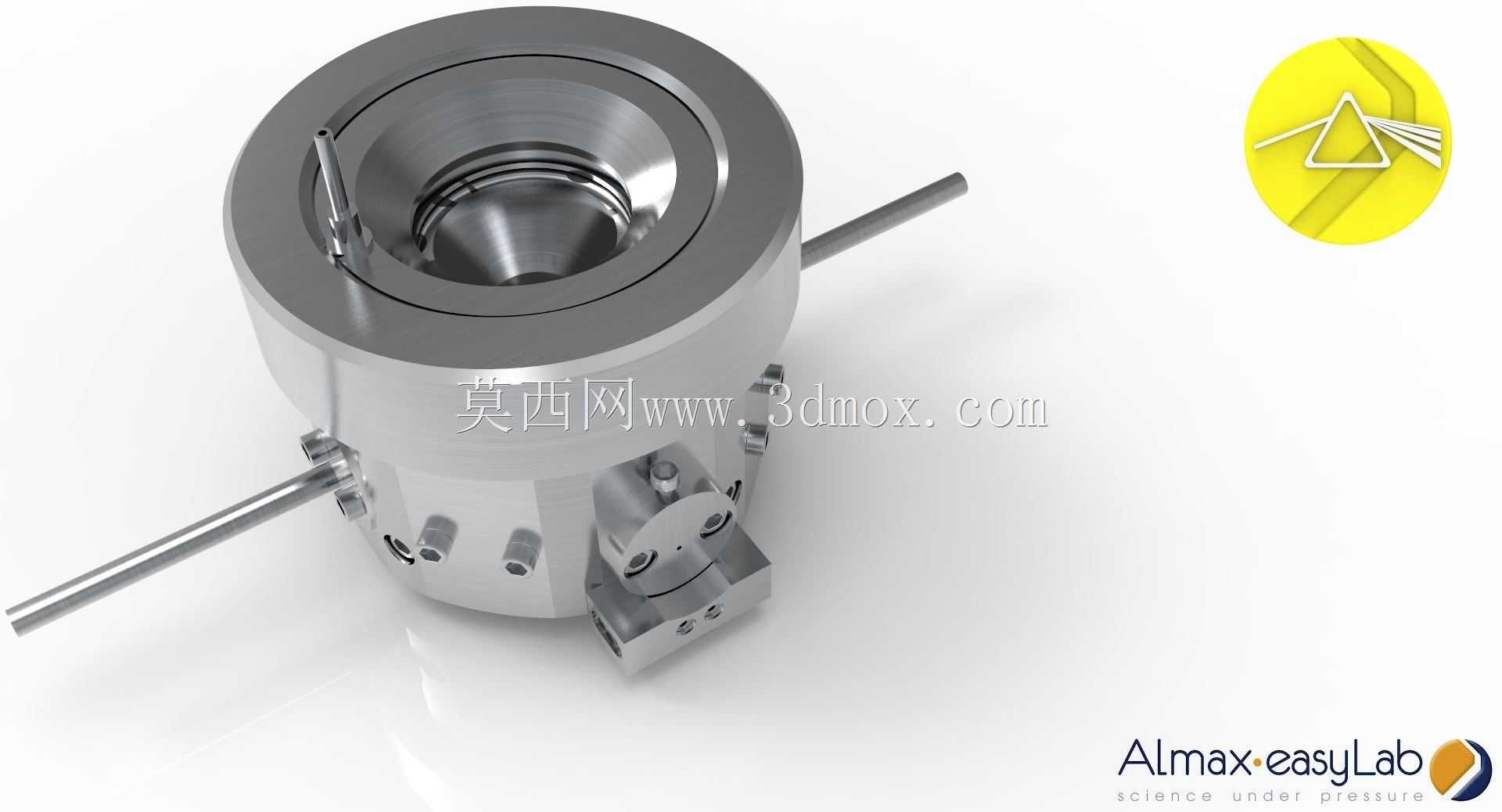

　　从功能特性上看，装置采用气体膜作为核心驱动介质，区别于传统的丝杠、压电陶瓷驱动方案，气体膜驱动无直接机械接触，不存在传动副磨损问题，驱动过程无颗粒产生，完全适配真空洁净腔体的使用要求；驱动气源通过侧置的两根金属管路接入，可通过调节气压大小精准控制承载台的升降位移，位移分辨率可达到微米级，满足原位表征过程中样品位置微调的需求。装置主体采用耐高温不锈钢材质加工，整体为同轴圆柱结构，上部的锥形凹腔是样品承载位，锥面设计既可以适配不同尺寸的片状、块状样品放置，又能减少对斜入射X光、侧向光学信号的遮挡，凹腔内部的环形台阶结构可配套不同规格的样品托，实现快速换装。下部的阀组集成结构将气路控制的核心阀件直接集成在主体基座上，缩短了气路路径，减少了气压传递的滞后性，同时降低了外接管路带来的振动干扰，保证测试过程中样品位置的稳定性。

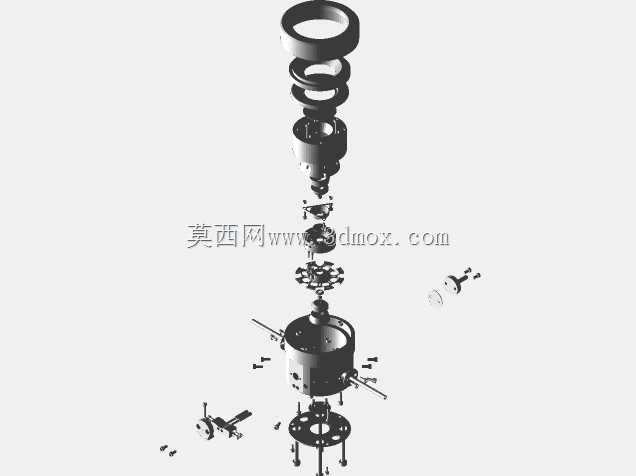

　　从设计思路层面拆解，整个结构遵循同轴对称设计原则，所有加工特征均围绕中心轴线对称分布，一方面可以保证高温环境下结构热变形均匀，避免单侧热膨胀导致的承载台倾斜，另一方面对称结构的质心落在中心轴线上，安装到测试平台后不会产生偏载力矩，降低了平台调平的难度。气路通道采用主体内部钻孔加工成型，没有外接的软管转接，避免了高温下软管老化漏气的风险，所有密封位置均采用金属密封结构，替代传统的橡胶密封圈，满足高温真空环境下的密封要求。侧置的气路接口采用标准VCR接头形式，可与实验室通用的真空气路管路快速对接，不需要额外加工转换接头。下部的微调结构采用无油润滑的金属弹性铰链设计，可实现承载台的微小角度倾斜调整，配合外部的光路对准系统，可快速将样品表面调整到与光轴垂直的位置，调整完成后通过侧面的锁紧顶丝固定位置，避免测试过程中角度漂移。

　　关于外形尺寸与安装边界，装置整体最大外径为120mm，主体总高度为95mm，不含侧伸管路的最大回转直径为120mm，侧置的两根气路接口向外伸出长度为45mm，安装时需要在安装面板上预留直径125mm的安装空间，同时在侧方预留不少于60mm的管路操作空间，方便气路接头的拆装。装置底部采用三螺孔安装定位，三个安装孔均匀分布在直径80mm的分度圆上，可直接固定在标准光学平台的螺纹孔位上，也可通过过渡法兰安装到真空腔体的标准法兰接口上。上部承载凹腔的最大内径为60mm，锥面角度为120度，可承载最大直径55mm、厚度15mm的样品，样品承载面距离装置底部安装面的高度为72mm，设计时已经考虑了多数X光测试站的工作距离要求，不需要额外增加垫高块即可满足光路高度要求。需要注意的是，装置工作时接入的驱动气压范围为0.1-0.3MPa，过高的气压会导致气体膜变形量过大超出设计行程，过低的气压则无法提供足够的驱动力承载样品，气路接入前需要配置精密调压阀，保证气压稳定在设计区间内。另外装置所有外露表面均做了电解抛光处理，表面粗糙度达到Ra0.8以下，一方面减少高温下的表面氧化，另一方面降低表面放气率，适配高真空环境的使用要求。
