Ender系列3D打印机用5mm规格同心螺母

　　在桌面级FDM 3D打印设备的传动系统调校中，同心度偏差带来的问题往往是打印件出现层纹、Z轴卡顿、进给失步的核心诱因之一，这款适配Ender系列机型的5mm规格同心螺母，正是针对这类传动定位痛点设计的配套紧固件。从实际装机场景来看，这类螺母主要应用在设备Z轴丝杠与热端运动模组的衔接位置，也可用于同规格进给轴的导向组件锁紧，核心作用是抵消轴系装配过程中产生的微小同轴度误差，避免硬连接状态下轴件转动时出现别劲、磨损加剧的问题。

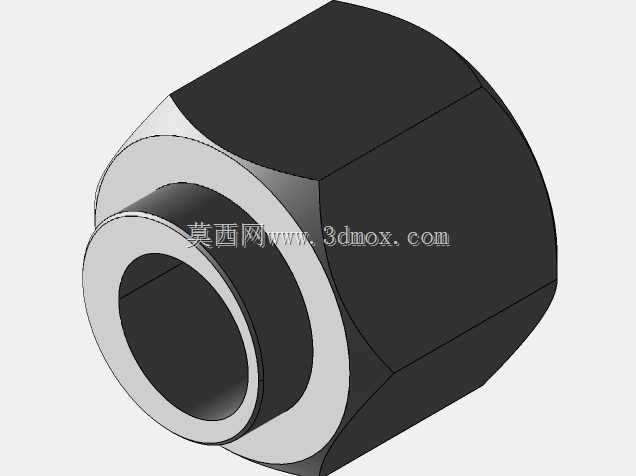

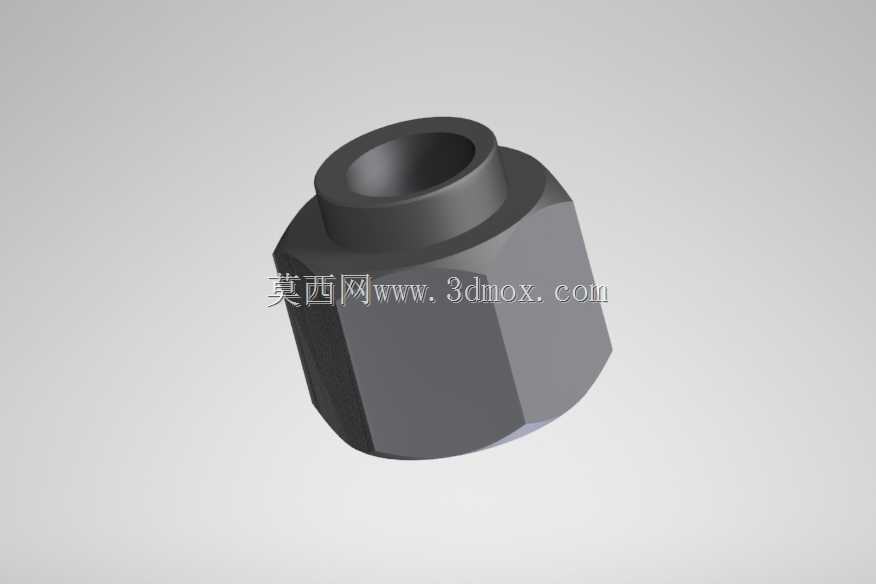

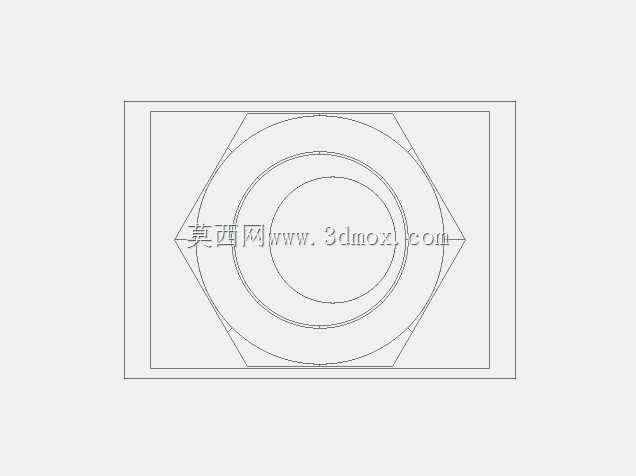

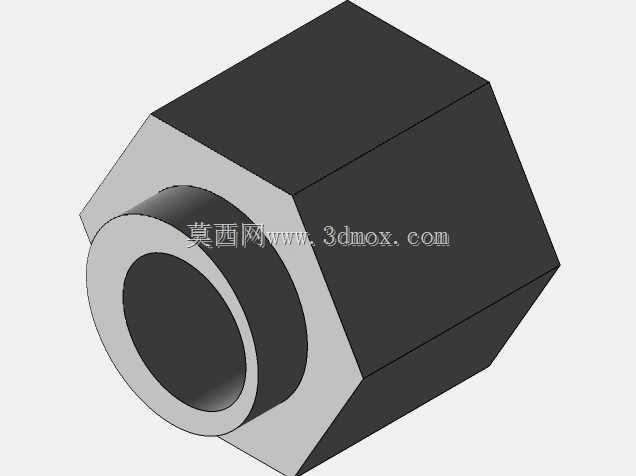

　　从结构设计逻辑来看，这款螺母采用了上部圆柱凸台、下部六角主体的组合结构，没有采用常规全六角或者全圆柱的螺母形态，正是出于装配适配性的考量：下部的六角结构可以用标准开口扳手或者套筒直接施加锁紧力矩，不需要额外设计专用工装，装配和后期维护时的操作便利性更强；上部的圆柱凸台则是定位基准面，装配时可以直接嵌入对应安装板的预制沉孔内，凸台外径与沉孔采用小间隙配合，装配后能自动找正轴心，不需要反复调整位置来保证同轴度，大幅降低现场装配的调校难度。

　　尺寸边界上，这款螺母适配公称直径5mm的传动丝杠或者光轴，内孔与轴件的配合公差按照传动件常用的H7精度区间设计，既不会因为间隙过大出现传动旷量，也不会因为过盈量太大导致装配时需要强行压入、损伤轴件表面。六角主体的对边尺寸符合标准紧固件的通用规格，和市面上常规同规格螺母的扳手尺寸完全兼容，用户替换损坏的原有配件时不需要额外准备特殊工具。上部圆柱凸台的高度根据常用安装板的厚度设计，凸台伸出安装板的长度控制在合理区间，既不会因为凸台太短导致定位失效，也不会因为凸台太长和周边运动部件产生干涉。

　　功能特性层面，这款螺母的核心价值在于保证连接后的轴系同心度，在3D打印机这类对传动精度要求较高的设备上，哪怕0.1mm的同轴度偏差，经过长行程的运动累积后，都可能导致打印件表面出现规律性的波纹，甚至在高速打印时因为轴系阻力波动出现丢步、层错位的问题。这款螺母在设计时将内孔与外圆柱定位面的同轴度公差控制在0.02mm以内，六角主体的各个面与内孔的位置度也做了严格约束，锁紧时不会因为六角面的受力偏差导致内孔出现偏斜。和常规的锁紧螺母相比，它不需要额外增加垫片或者调整环来补偿装配误差，单个零件就能完成定位和锁紧两个功能，减少了装配环节的零件数量，也降低了多个零件堆叠带来的累积误差。

　　从实际使用的角度出发，这类同心螺母除了适配Ender系列3D打印机之外，也可以用在其他采用5mm轴系的小型自动化设备、检测仪器的传动位置，只要安装空间的尺寸边界匹配，都可以替换常规螺母来提升轴系的装配同轴度。设计这类零件的时候，需要重点关注几个核心的公差匹配：首先是内孔与配合轴的公差带选择，要根据传动的负载和转速确定合理的间隙，既要保证运动顺畅，也要控制回程间隙；其次是定位凸台与安装孔的配合，不能设计成过盈配合，否则装配时很难拆卸，也容易因为安装孔的加工误差导致螺母装歪；最后是六角部分的尺寸要符合通用标准，尽量不要设计非标的扳手尺寸，否则会给后期维护带来不必要的麻烦。

　　在建模过程中，这类零件的特征构建逻辑也需要贴合加工工艺的要求：六角部分可以通过拉伸切除或者正多边形拉伸直接生成，棱角处要根据加工工艺预留微小的倒角，避免热处理或者使用过程中出现应力集中导致崩边；上部圆柱凸台和六角主体的衔接位置要设计退刀槽，方便车削加工时刀具退刀，也能保证凸台端面和安装面完全贴合，不会因为衔接处的圆角导致螺母锁不紧；内孔的两端要加工出引导倒角，方便轴件穿入，也能去除内孔加工时产生的毛刺，避免装配时毛刺脱落掉入传动机构内部造成磨损。

　　很多桌面级设备的用户在改装或者维修设备时，往往会忽略这类小紧固件的精度影响，随便找一个同规格的普通螺母替换，结果装配后出现各种运动精度问题，排查很久都找不到故障根源。实际上这类起定位作用的同心螺母，虽然零件体积小、结构看起来不复杂，但它的形位公差直接决定了整个轴系的装配精度，是传动系统里非常关键的基础零件。在选型替换的时候，除了确认内孔的公称尺寸之外，还要重点确认凸台的外径和高度、六角的对边尺寸是否和原有安装空间匹配，避免出现尺寸不符装不上，或者装上之后出现干涉的问题。
