多肢组合式起重吊索具结构设计

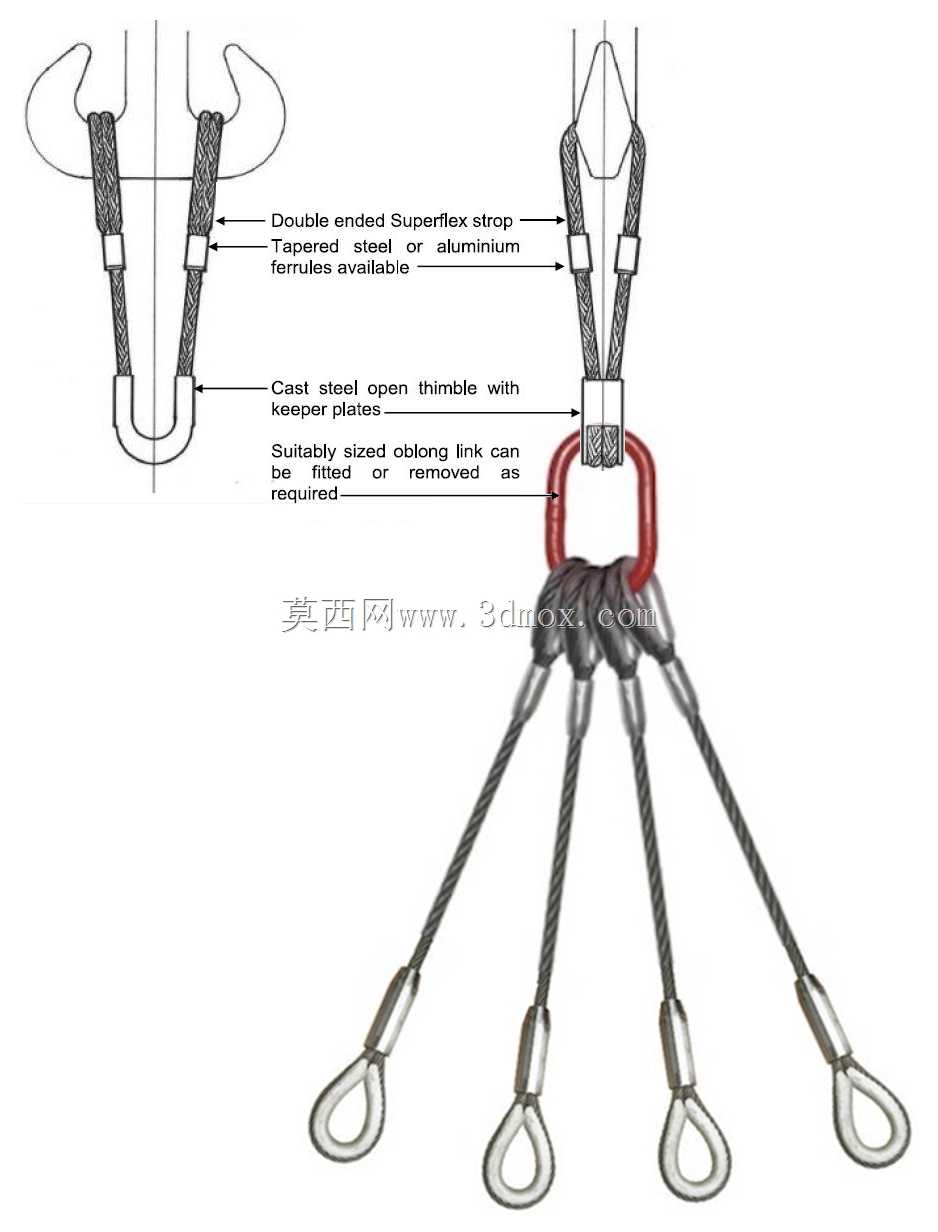

　　在重型装备制造、港口货物周转、大型钢结构安装这类需要频繁开展重物移位作业的场景里，单根吊索往往难以匹配异形构件的多点吊装需求，容易出现载荷偏斜、吊点受力不均的问题，这套多肢组合吊索结构就是针对这类工况开发的配套吊装组件。整套结构以顶部的红色弓形卸扣作为核心载荷汇聚节点，卸扣本体采用锻造合金钢材质，弧形内腔做了圆滑过渡处理，避免索具连接部位出现应力集中割伤绳体的问题，卸扣的横销采用螺纹锁紧结构，安装时可快速开合，适配不同数量的索具肢数调整需求。从卸扣向下延伸出四根独立的钢丝绳索肢，每根索肢的钢丝绳采用多股钢丝交互捻制而成，绳体自身具备足够的抗拉强度与抗弯折疲劳性能，索肢上端通过压制铝合金套环与卸扣连接，

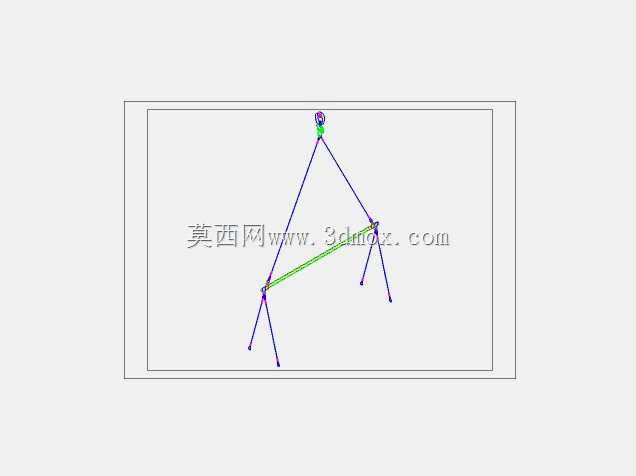

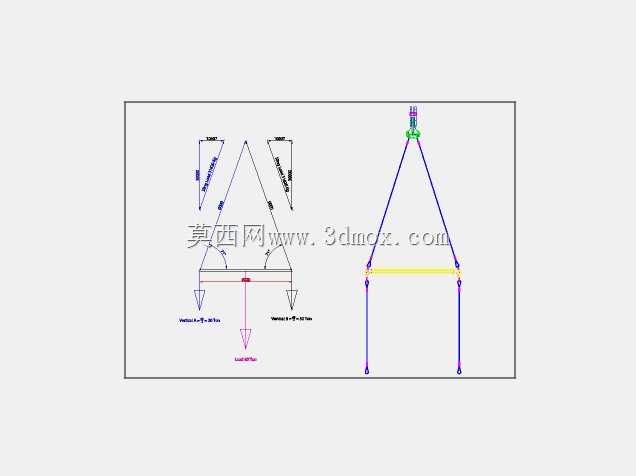

　　下端则压装了闭式鸡心环保护的吊环，鸡心环的圆弧曲率与钢丝绳弯折半径匹配，能避免钢丝绳在吊点位置出现锐角弯折，大幅延长索具的循环使用寿命。在双肢吊装的拓展结构里，还配置了双头超级柔性索带，索带采用高强度聚酯纤维编织而成，相比钢丝绳具备更好的贴附性，不会刮伤被吊工件的表面涂装，索带两端的锥形钢铝套箍采用压接工艺固定，套箍的锥度设计能让索带受力时越拉越紧，不会出现滑脱窜动的问题，索带与吊点连接位置配置了铸钢开口套环，套环带定位挡边，能卡在吊点的孔位边缘，防止吊装过程中索带横向滑移。设计这套结构时，首先要核算额定起重量下每个节点的安全系数，所有受力金属件的静载安全系数不低于4倍，动载工况下还要额外乘以1.25的动载系数，

　　避免起升制动时的冲击载荷造成结构失效。索肢的长度公差控制在±2mm以内，确保四个吊点起吊后受力均匀，不会出现某根索肢过载、其余索肢松弛的情况。安装边界方面，顶部卸扣的挂接孔直径要适配现场起重机吊钩的钩头直径，预留至少5mm的配合间隙，方便吊钩挂取与摘除；下端吊环的内孔尺寸要匹配被吊工件上吊耳的销轴直径，间隙控制在3-8mm之间，间隙过小会导致安装对位困难，间隙过大则会在起吊瞬间产生较大的冲击载荷。实际使用时，可根据被吊工件的吊点数量灵活调整索肢数量，两肢、三肢、四肢的组合形式可快速切换，适配从几吨到几十吨不同重量的工件吊装需求，索具不用时可将各肢折叠收纳，占用空间小，方便现场转运存放。结构上所有的棱角位置都做了倒钝处理，没有尖锐毛刺，避免操作人员挂取索具时被划伤，所有金属部件表面都做了防锈处理，适合在户外堆场、潮湿车间这类复杂环境下长期使用，不会因为锈蚀导致部件强度下降。
