200吨级三工况反应器翻转尾吊耳结构

　　在大型压力容器尤其是反应器类设备的现场安装、厂内预制翻转工序中，尾吊耳是承担设备翻转过程中尾部载荷传递的核心受力构件，不同于设备顶部的主吊耳，尾吊耳需要在设备从水平状态逐步翻转至直立状态的全过程中，持续承受动态变化的载荷，其结构形式、安装位置直接决定了吊装作业的安全性与设备本体的受力合理性。这套结构针对200吨级反应器的翻转作业需求，设计了三种不同安装位置的尾吊耳方案，分别对应不同的设备尾部支撑结构、吊装作业空间以及翻转工艺要求。

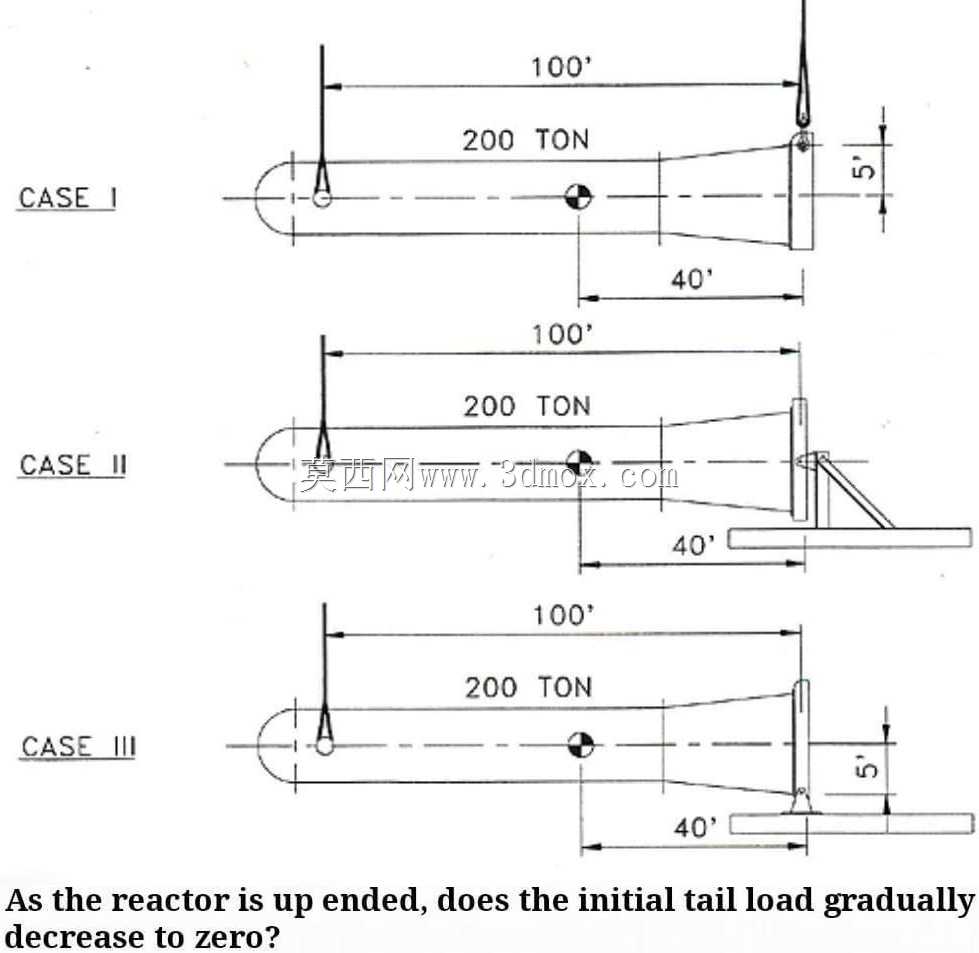

　　从结构设计逻辑来看，三种工况的吊耳主体均采用了带圆弧过渡的板状吊耳结构，吊耳主体长度方向的有效吊装跨度统一设置为100英寸，吊耳与设备本体连接的根部位置距离吊点的水平距离为40英寸，其中第一种工况的吊耳直接贴合在设备筒体尾部的外壁上，吊耳板厚度方向与设备筒体轴线平行，吊孔中心与设备筒体中心的高度差为5英寸，这种安装形式适用于设备尾部无额外加强筋、筒体壁厚足够承受局部压应力的场景，吊耳与筒体的焊接采用全焊透角接接头，焊接区域需要按照压力容器相关标准进行表面磁粉与内部超声检测，避免焊接缺陷导致的受力失效。第二种工况的吊耳在与设备筒体连接的位置额外增加了三角形加强筋板，筋板同时连接吊耳侧板与设备筒体外壁，这种结构适用于设备筒体壁厚相对较薄、吊耳安装位置局部刚性不足的场景，加强筋的存在可以将吊点的集中载荷分散到更大面积的筒体壁面上，避免局部应力过大导致的筒体变形，同时筋板的设置也可以抵消翻转过程中吊耳受到的侧向弯矩，防止吊耳板在侧向力作用下发生失稳变形。第三种工况的吊耳在底部额外设置了水平支撑垫板，垫板直接贴合在设备尾部的封头端面上，这种结构适用于设备尾部带有凸形封头、吊耳无法直接在筒体段获得足够焊接长度的场景，底部垫板可以将部分载荷传递到封头端面上，进一步降低筒体壁面的局部应力集中，同时垫板的存在也可以在设备翻转至接近直立状态时，作为尾部支撑的接触平面，避免吊耳直接与地面或者支撑工装接触造成变形。

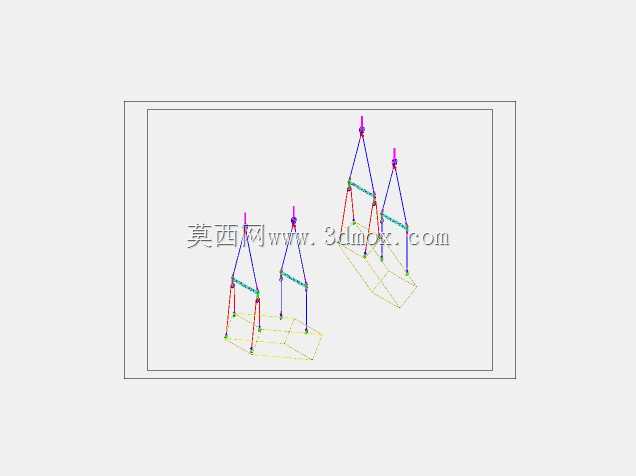

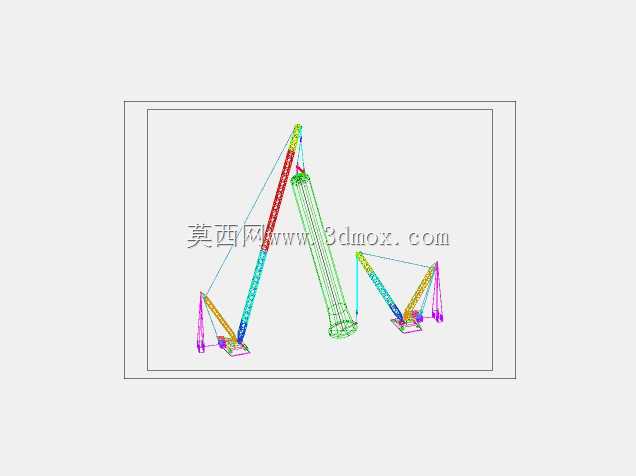

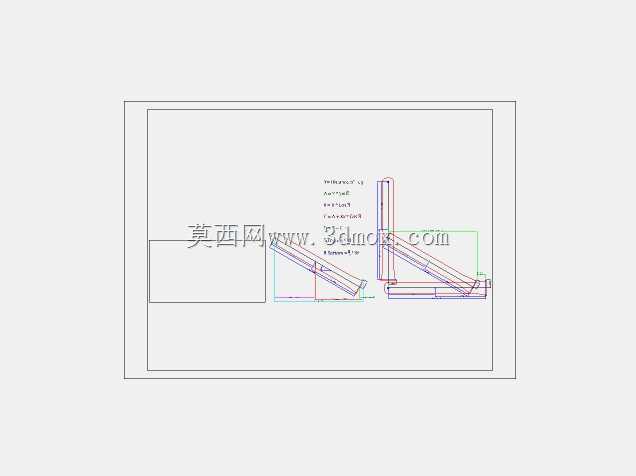

　　在实际吊装作业过程中，设备从水平状态起吊时，尾吊耳需要承受接近设备一半重量的垂直载荷，随着主吊点逐步提升，设备绕尾吊耳的吊点进行转动，尾吊耳的受力方向会从初始的垂直方向逐步向水平方向偏移，当设备翻转至直立状态时，尾吊耳的受力会逐步降低至零，整个过程中吊耳的受力大小、方向都在持续变化，因此三种不同位置的吊耳设计，本质上是针对不同设备尾部结构、不同吊装场地条件给出的适配方案：当吊装作业场地空间充足，设备尾部筒体段有足够的焊接空间时，可以选择第一种无加强的直接焊接吊耳，减少焊接工作量与后续吊耳切割打磨的工序；当设备筒体壁厚较薄，局部应力校核无法满足要求时，选择带加强筋的第二种吊耳结构，通过结构加强提升局部承载能力；当设备尾部筒体段长度不足，无法提供足够的吊耳焊接长度时，选择带底部垫板的第三种吊耳结构，利用封头端面的承载能力完成载荷传递。

　　从尺寸边界来看，三种吊耳的吊孔中心距离设备筒体端面的距离均保持一致，确保不同方案下吊装钢丝绳的角度、吊装作业的回转半径不会发生变化，减少吊装方案调整的工作量，吊耳板的厚度、吊孔的直径均按照200吨级载荷下的销孔挤压应力、板件拉应力进行校核，吊孔位置做了圆弧过渡处理，避免吊装过程中钢丝绳与吊孔边缘的尖锐位置接触造成钢丝绳磨损，吊耳的所有外露边缘均做了倒角处理，减少焊接应力集中的同时，也避免吊装作业过程中尖锐边角对作业人员造成划伤。在实际建模过程中，需要重点关注吊耳与设备本体连接位置的焊缝建模精度，确保后续有限元受力分析时可以准确模拟焊缝的载荷传递效果，同时吊耳的吊孔位置需要保留足够的加工余量，确保实际加工时吊孔的尺寸精度与位置精度满足销轴装配的要求，三种吊耳结构均可以根据实际设备的重量、重心位置进行等比例缩放调整，适配不同吨位的反应器、塔器类设备的翻转吊装需求。
