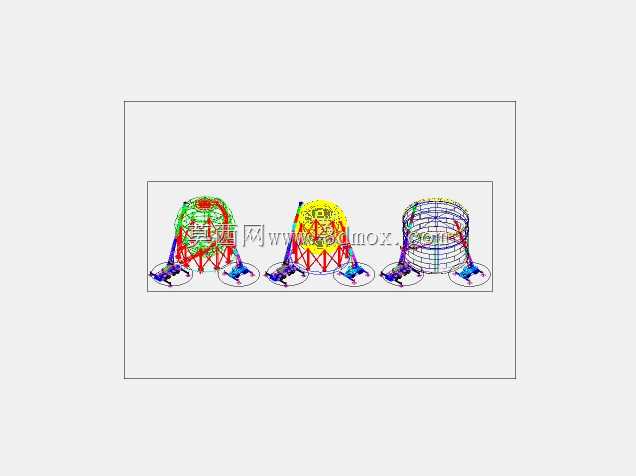

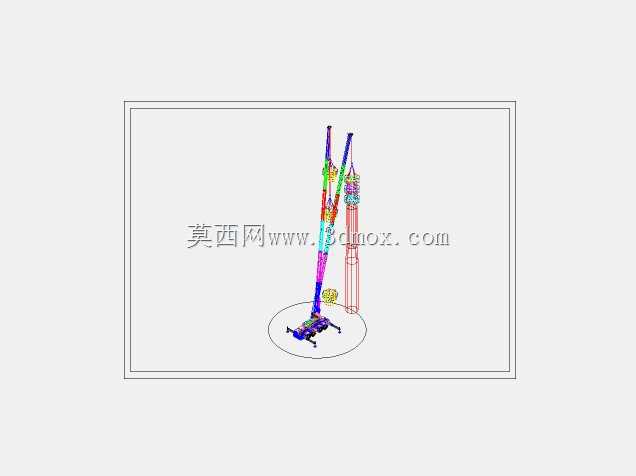

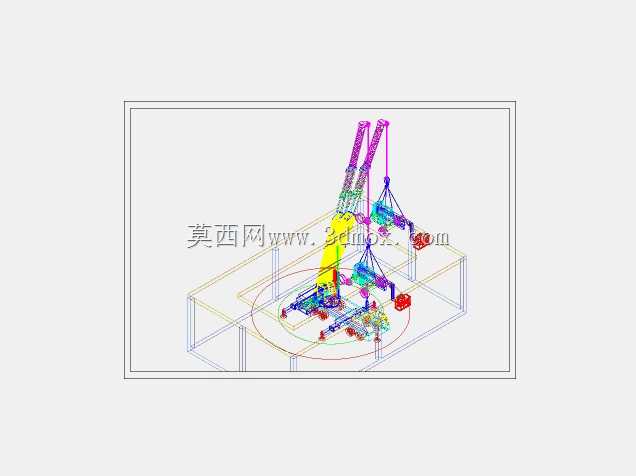

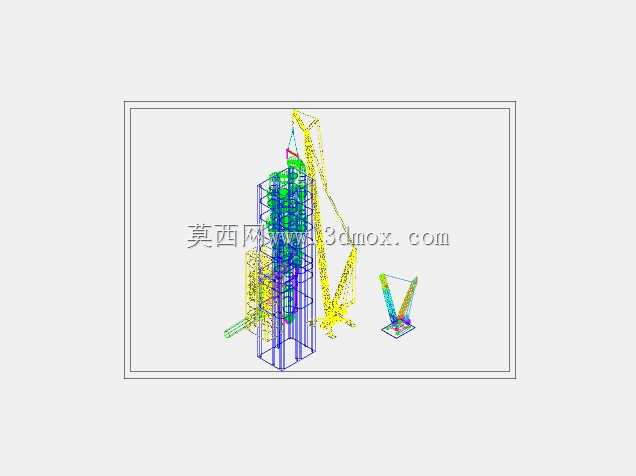

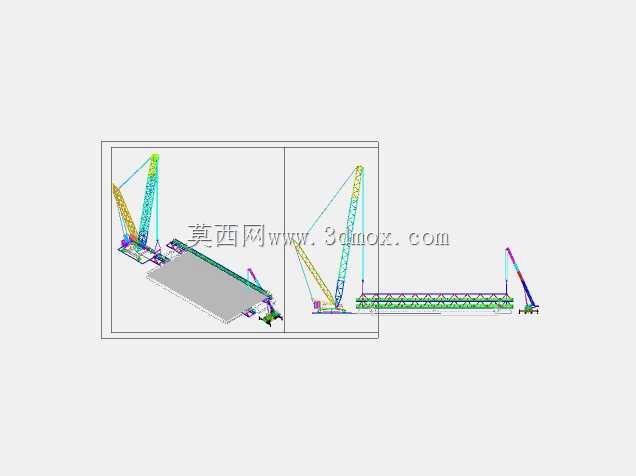

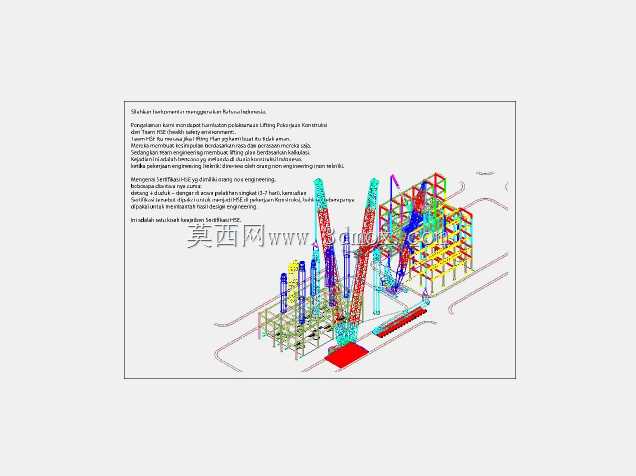

工程现场吊装作业用起重吊车结构

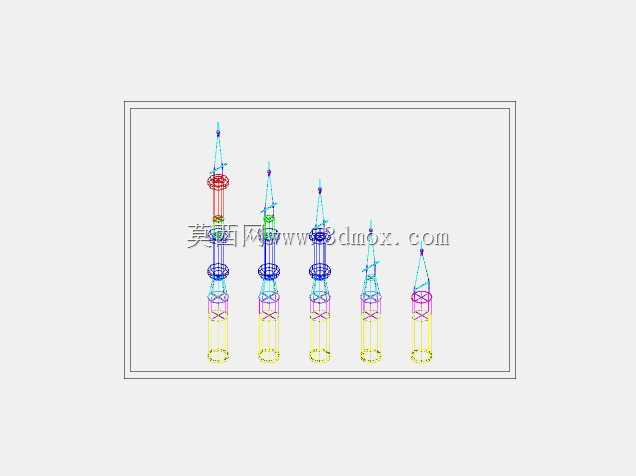

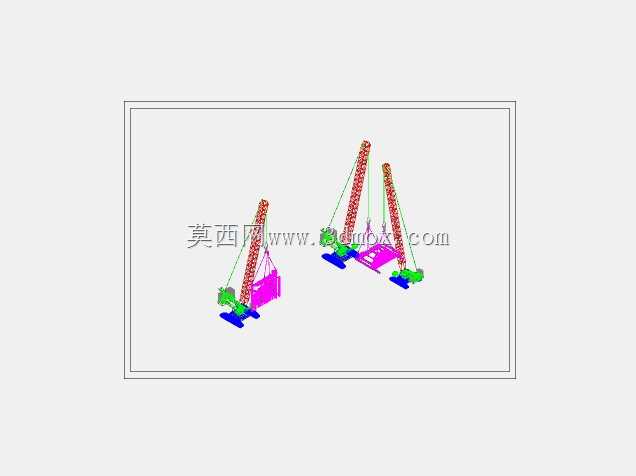

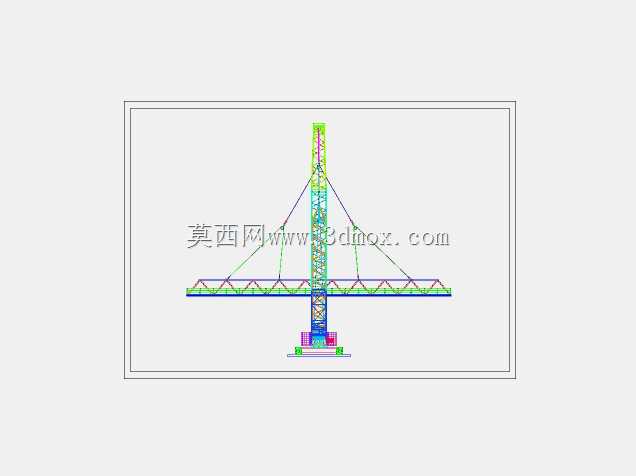

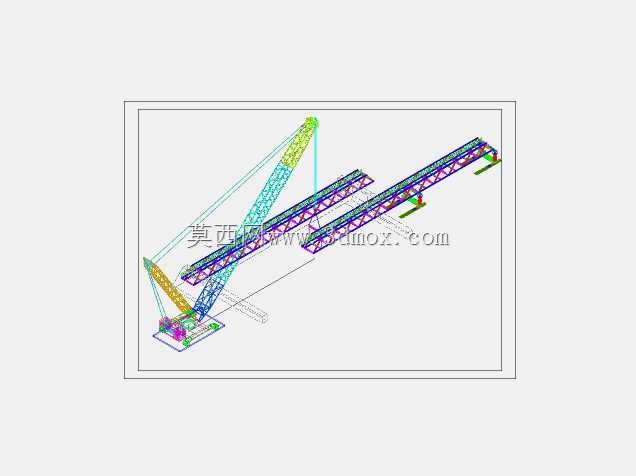

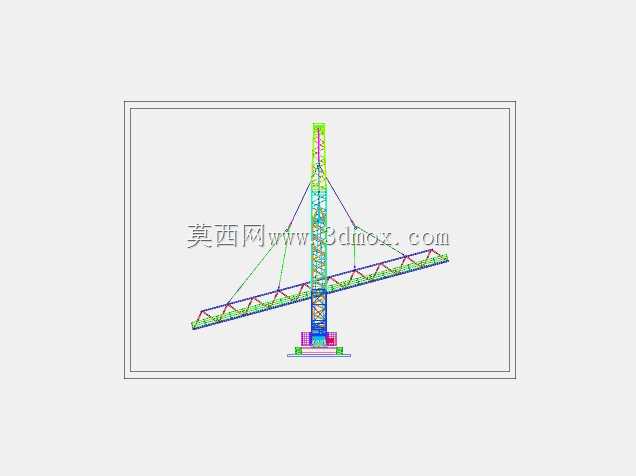

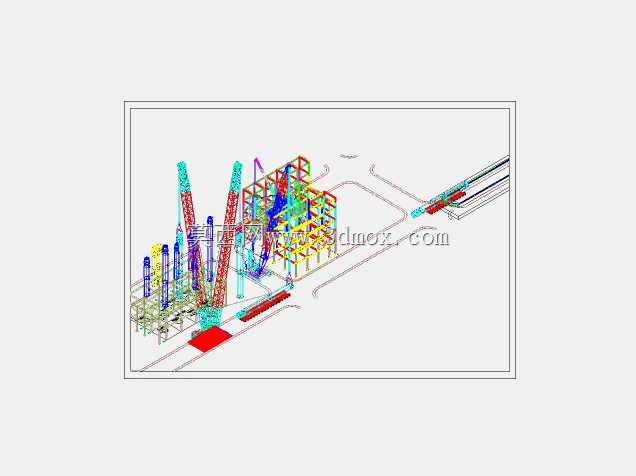

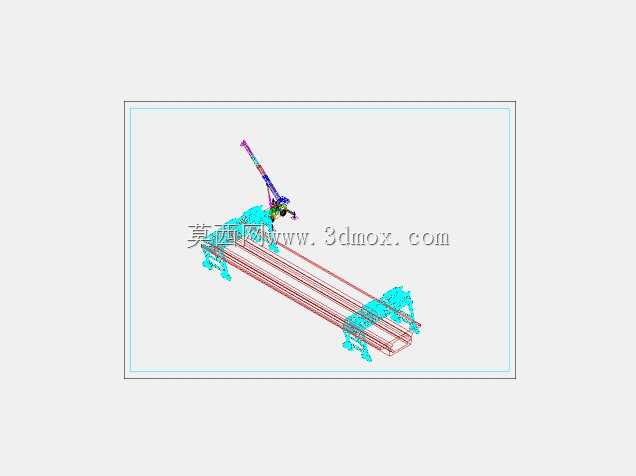

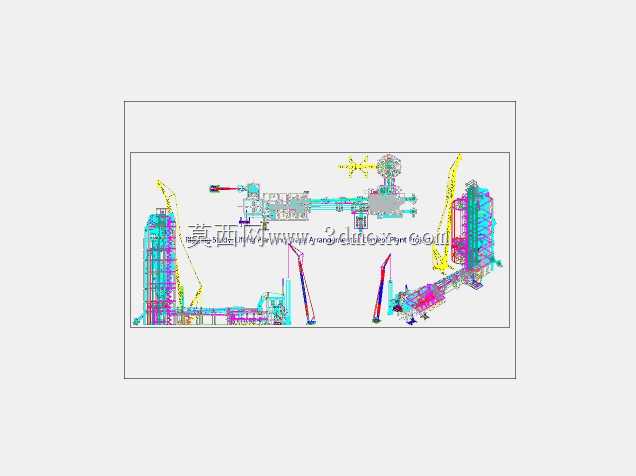

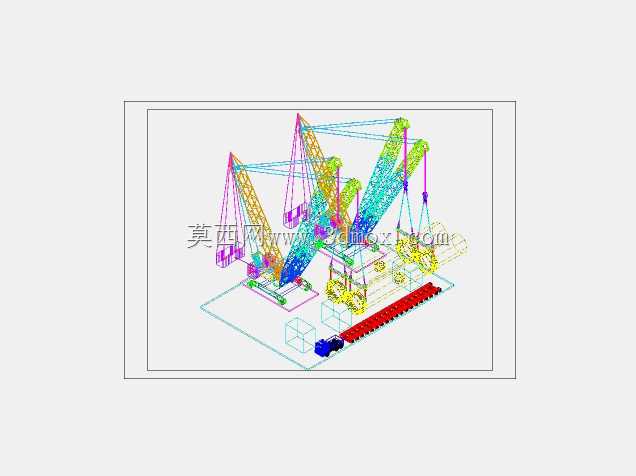

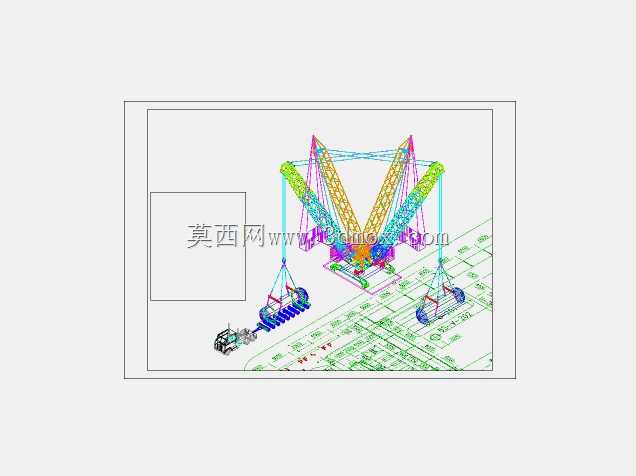

　　在建筑施工、大型设备安装、重型构件转运的现场作业场景里，这类小型现场吊车是窄小作业面下完成物料垂直提升、短距离移位的核心设备，不同于大吨位履带吊、汽车吊的大作业半径需求，这类吊车适配厂区内部检修、楼层间设备吊装、狭窄巷道内物料转运这类常规起重设备无法展开的工况，能在有限的地面占用空间内完成数吨级载荷的吊装作业。从结构设计逻辑来看，这类吊车采用了分段式桁架吊臂结构，吊臂主体采用型钢焊接成型的格构式结构，相比实腹式吊臂能在保证结构抗弯、抗扭强度的前提下大幅降低自重，减少设备整体对地面的压强，适配未做硬化处理的临时作业场地。吊臂底部与回转基座采用铰接连接，配合变幅钢丝绳组实现吊臂仰角的调节，变幅钢丝绳采用多股独立缠绕的布置形式，

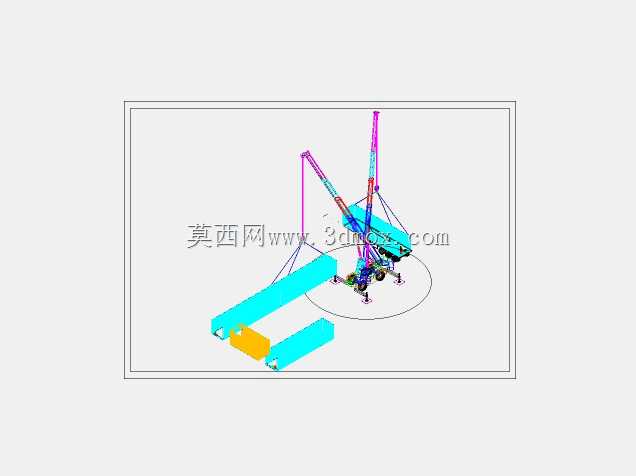

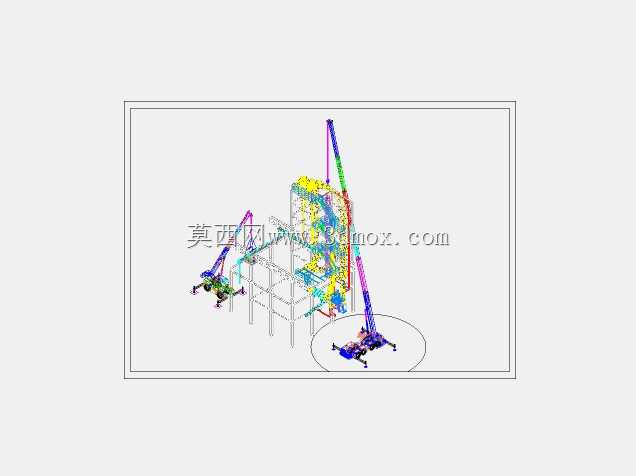

　　每侧钢丝绳对应独立的张紧调节结构，作业前可根据吊臂伸出长度、额定起重量调整钢丝绳预紧力，避免变幅过程中出现吊臂侧向晃动。设备底部的支撑结构采用了可展开的支腿设计，支腿与基座采用销轴连接，非作业状态下支腿可向上翻转贴合在基座侧面，减少设备转运时的整体宽度，作业时将支腿展开至水平状态，支腿底部配置可调高度的支撑垫脚，可根据作业地面的平整度单独调整每个支腿的伸出长度，保证整个基座处于水平状态，避免吊重时出现设备倾翻的风险。吊具部分采用了带防脱卡扣的吊钩组，吊钩上方配置了动滑轮组，与吊臂顶部的定滑轮组配合形成省力滑轮组，降低卷扬机构的输出扭矩要求，卷扬机构布置在基座的后侧位置，与吊臂的铰接点形成配重平衡，

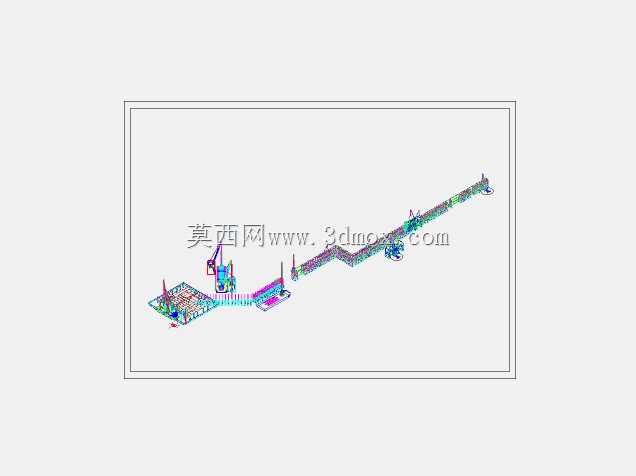

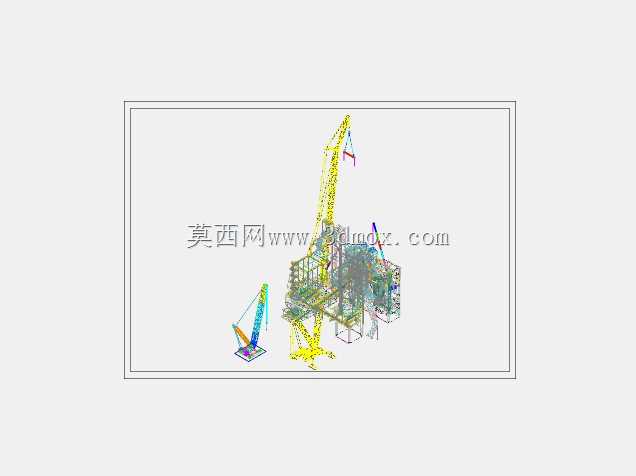

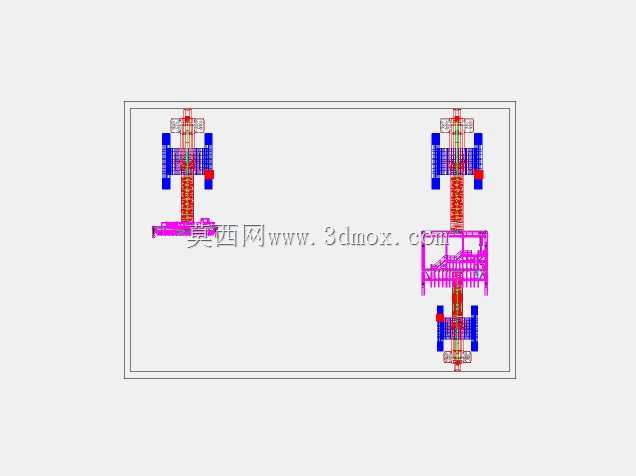

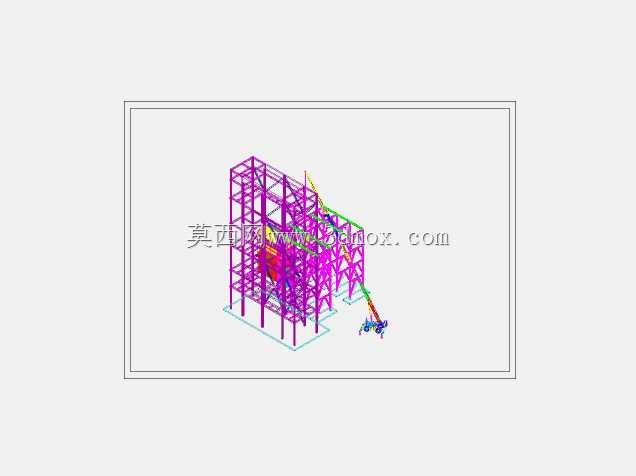

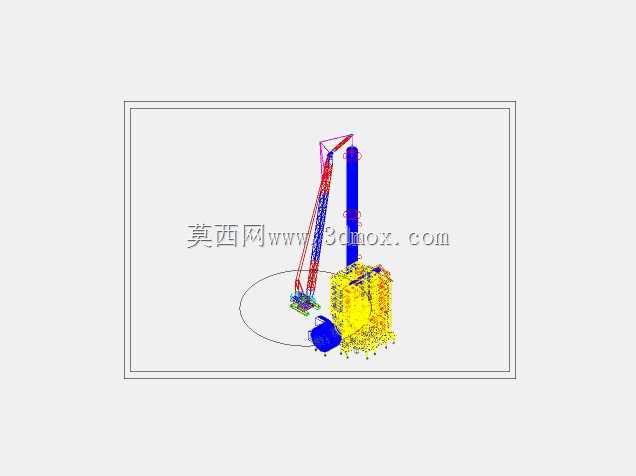

　　吊重时卷扬机构的自重可抵消部分吊重产生的前倾力矩，减少支腿需要承受的附加载荷。从安装边界来看，这类吊车在作业状态下，支腿完全展开后的横向占用宽度控制在3米以内，吊臂最小仰角状态下的作业半径可覆盖2米到8米的范围，最大起升高度可满足三层以内建筑的物料吊装需求，设备整体的接地比压控制在0.1MPa以内，普通的混凝土地面、夯实后的素土地面都可以直接架设作业，不需要额外铺设路基板。在实际作业过程中，这类吊车的操作位布置在基座侧方，操作人员可直接观察吊重的起升、移动全过程，不需要额外配置信号指挥人员，适合小范围、高频次的零散吊装作业，比如厂区内生产设备的检修更换、建筑施工中砌筑材料的楼层转运、户外小型构件的安装就位等场景。

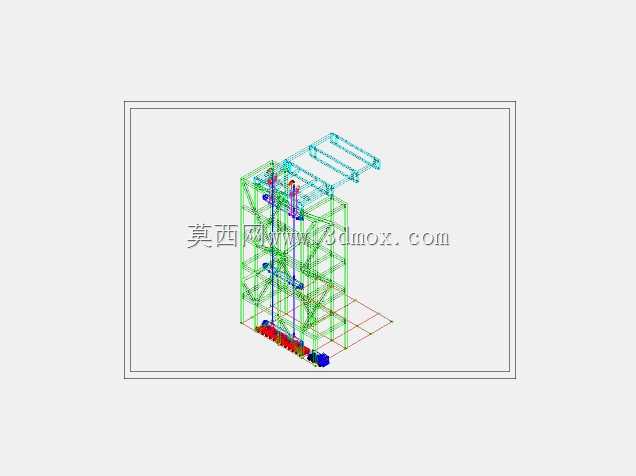

　　设计过程中需要重点校核吊臂在不同仰角、不同伸出长度下的挠度变形，保证额定载荷下吊臂前端的下挠量不超过跨度的1/500，避免吊重就位时出现位置偏差；同时要校核回转支撑结构的连接强度，保证360度回转作业时，支撑结构的螺栓连接副不会出现松动、变形；支腿结构的压杆稳定性也是设计校核的重点，要保证支腿在最大支撑反力作用下不会出现失稳弯曲，每个支腿的承载能力需要按照整机最大额定起重量的1.5倍做冗余设计，应对作业过程中可能出现的动载荷冲击。另外，吊臂上的滑轮组需要设置钢丝绳防脱槽装置，避免作业过程中钢丝绳从滑轮槽内脱出引发安全事故，卷扬机构的卷筒上需要设置钢丝绳排绳器，保证钢丝绳多层缠绕时排列整齐，避免出现乱绳、咬绳的问题，延长钢丝绳的使用寿命。这类设备的整体结构采用模块化设计，吊臂、基座、支腿、卷扬机构都可以实现快速拆分，拆分后单个部件的重量不超过50公斤，可通过人工搬运的方式转运到电梯、狭窄楼道等大型设备无法进入的区域，再现场组装完成吊装作业，这也是它区别于常规起重设备的核心优势，在很多空间受限的特殊作业场景下，是无法被替代的起重作业装备。
