火电厂发电机检修用提升承载钢架结构

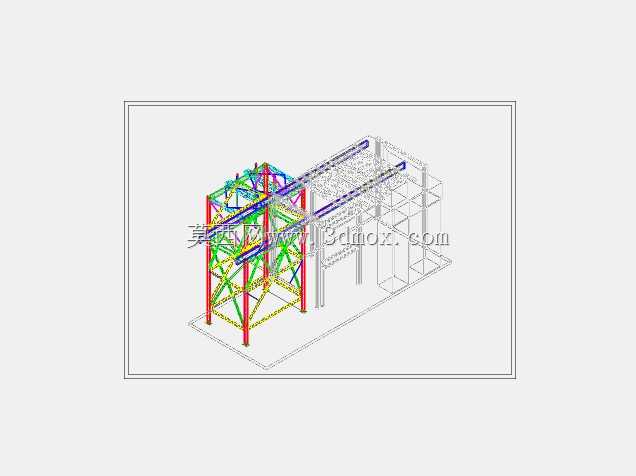

　　这套结构对应的是燃煤火力发电厂汽机房内，发电机定子、转子等重型部件检修移位作业的专用提升承载系统，日常电厂停机大修期间，发电机核心部件需要从基座位置移出开展绝缘检测、绕组检修、轴承更换等作业，常规厂房行车的作业覆盖范围、定点承载能力往往无法精准匹配发电机安装位的吊装需求，这套提升钢架就是为了填补该作业场景的承载缺口设计的。从结构组成来看，整套系统采用模块化型钢桁架拼接设计，主承载立柱选用厚壁H型钢作为竖向传力构件，柱脚通过预埋地脚螺栓与汽机房运转层的混凝土基础刚性连接，单根立柱的竖向设计承载能力匹配百万千瓦级发电机单个重型部件的重量上限，避免吊装过程中出现结构失稳。横向连接部分采用双拼槽钢作为水平系杆，

　　交叉布置的角钢斜撑形成稳定的桁架受力体系，所有节点处均采用高强度螺栓铰接加焊接补强的连接方式，既可以在现场根据汽机房的实际空间尺寸调整拼装跨度，也能保证吊装作业时的整体结构刚度，减少重载下的结构形变。顶部的承载梁采用箱型截面焊接钢梁，梁体上预留了吊装葫芦的行走轨道安装位，轨道沿发电机轴向布置，可满足部件从安装位垂直起升后，横向平移至检修平台的全行程移动需求，轨道两端设置了刚性限位挡块，防止行走葫芦超程脱轨。设计阶段首先核算了汽机房运转层的地面承载能力，所有柱脚的接地压强均控制在厂房楼板允许的载荷范围内，避免对原有建筑结构造成额外损伤；其次结合发电机本体的外形尺寸，预留了足够的垂直起升净空，

　　起升高度满足转子从定子膛内抽出的最小安全距离要求，横向平移的行程覆盖从发电机基座到就近检修工位的全部距离，不需要额外二次倒运部件。结构的侧向预留了与厂房原有混凝土立柱的拉结安装位，作业时可通过刚性连杆将提升架与建筑结构连为一体，进一步抵消部件起吊瞬间的水平冲击力，避免架体出现侧向晃动。考虑到电厂检修作业的临时性需求，整套钢架的所有构件均采用螺栓拼接设计，单根构件的重量控制在现场人工配合小型机具可搬运的范围内，不需要动用大型吊装设备即可完成现场组装与拆除，作业完成后可拆解转运至其他作业面重复使用，降低检修工装的投入成本。架体的作业平台周边预留了安全护栏的安装孔位，作业人员在架体上开展挂钩、指挥等操作时可快速加装临边防护构件，

　　满足电力作业的安全规范要求。在受力校核层面，设计时针对最不利吊装工况做了有限元分析，即吊装载荷处于承载梁跨中位置时，梁体的最大挠度控制在跨度的1/1000以内，立柱的长细比满足钢结构设计规范的受压构件要求，所有连接螺栓的抗剪、抗拉承载力均预留了足够的安全系数，可应对吊装过程中可能出现的动载冲击。另外，架体底部的水平支撑面做了可调式设计，可通过柱脚的调节螺栓微调架体的水平度，适应运转层地面存在的少量平整度误差，保证顶部承载轨道的水平度满足葫芦行走的精度要求，避免出现卡滞、溜车等问题。这套结构区别于通用的吊装设备，完全针对火电厂发电机检修的特定作业场景设计，没有多余的功能冗余，所有构件的尺寸、承载能力都匹配对应型号发电机的检修需求，既不会因为承载能力不足带来作业安全风险，也不会因为过度设计造成构件重量过大、现场拼装难度高的问题。
