PLTG发电机组配套提升输送装置结构设计

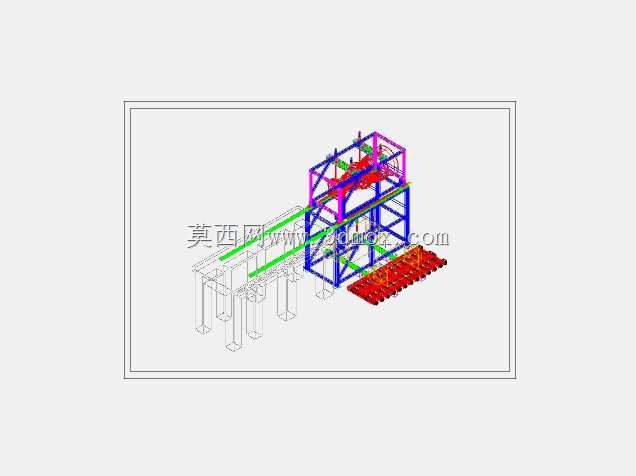

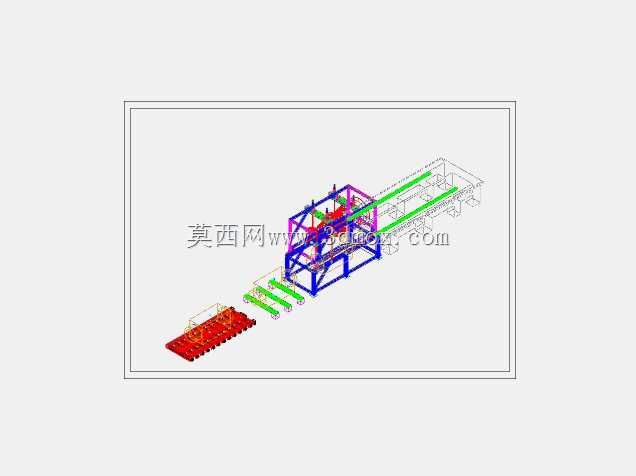

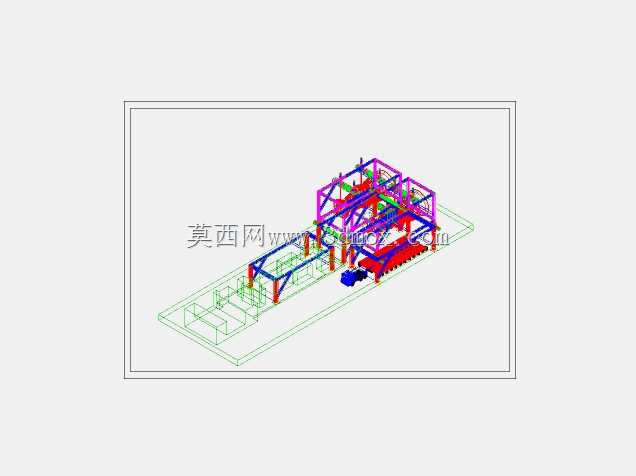

　　在燃气轮机电站现场安装与运维环节，大型发电机组核心部件的转运、抬升作业一直是现场施工的痛点，常规起重设备受厂房空间、作业半径限制，很难精准完成工位间的短距离精准提升与对位输送，这套PLTG发电机提升装置正是针对这类场景开发的专用辅机设备，主要用于发电机组装配、检修过程中，将定子、转子模组以及配套管线组件从地面输送层抬升至指定安装高度，同时完成水平方向的工位对接，替代传统行车配合人工对位的低效作业模式，降低大重量部件吊装过程中的磕碰风险。从结构布局来看，整套装置采用分段式框架设计，主体承载框架采用型钢焊接成型，底部设置可调式支撑脚座，可适配现场不平整的混凝土地面，安装时无需额外预埋固定构件，仅需调整脚座水平度即可满足承载要求，

　　整体安装边界可根据现场工位间距做模块化拼接，单段标准输送段长度适配厂区常规通道宽度，转弯段采用圆弧过渡导轨设计，避免输送过程中载物托盘出现卡滞。装置的抬升机构采用剪叉式升降结构搭配导向柱限位，相比纯链条提升结构，剪叉结构的承载刚性更强，升降过程中的水平偏移量可控制在毫米级，完全满足发电机组核心部件对位安装的精度要求，抬升行程覆盖从地面输送层到发电机组安装平台的常规高度差，最大承载重量匹配PLTG系列发电机组单个核心组件的重量上限，升降驱动端设置双重机械锁止结构，当抬升至指定高度后可自动锁止，避免液压失压导致的下坠风险。水平输送段采用双排链传动结构，载物托盘与链条之间设置定位销接口，托盘可根据不同外形的部件快速更换适配工装，

　　针对发电机转子这类长轴类部件，托盘上配套设置可调式V型支撑块，支撑块间距可根据部件长度灵活调整，支撑面粘贴聚氨酯缓冲垫层，避免部件表面防腐层在输送过程中被划伤。整套设备的动力单元采用模块化集成设计，液压站与电控柜统一布置在装置侧端的独立安装仓内，布线全部采用镀锌穿线管防护，适配电厂车间多粉尘、存在少量油污的作业环境，操作端设置有线手持操作盒，操作人员可站在安全可视范围内完成升降、输送的全流程操作，同时装置两端设置物理急停按钮与光电防撞检测，当输送路径上存在障碍物时可自动停机，避免设备碰撞损坏。从设计思路层面，这套装置在建模阶段就充分考虑了现场拆装转运的需求，所有框架构件的连接节点均采用高强度螺栓拼接，无不可拆卸的永久焊接结构，

　　单段构件的重量控制在现场小型叉车可转运的范围内，无需动用大型起重设备即可完成整套装置的转场拼装，针对不同功率等级的PLTG发电机组，可通过增减输送段数量、调整剪叉臂的承载规格来快速适配，无需重新设计整套主体结构，大幅缩短了不同项目的适配设计周期。在安装边界方面，装置主体的侧边预留了足够的维护操作空间，驱动端、传动链条的张紧机构都布置在设备外侧，日常维护时无需拆卸主体承载结构即可完成润滑、张紧调整等常规保养作业，设备底部预留了排污接口，日常清洁产生的油污、废水可通过接口统一收集排放，避免污染车间地面。实际应用中，这套装置除了用于新建电厂的发电机组装配环节，也可用于在役机组的大修作业，相比传统的吊装方案，整套装置的作业效率可提升40%以上，同时大幅降低了高空吊装作业的安全风险，对位精度的提升也减少了部件安装过程中的反复调整时间，有效缩短了机组安装与检修的工期。建模过程中对所有运动构件都做了干涉检查，升降全行程、输送全路径内无构件硬干涉，铰接点的配合间隙按照重载设备的行业标准预留，避免加工误差导致的装配卡滞，所有受力构件都经过载荷校核，在额定承载工况下的结构变形量满足设计规范要求，可直接用于生产加工的图纸参考。
