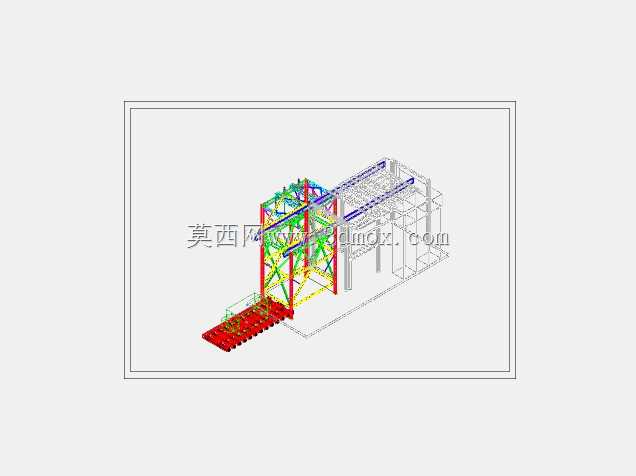

PLTU Kalim电厂发电机提升输送装置

　　这套提升装置主要面向火力发电厂发电机检修、部件转运场景设计，核心作用是在发电机定子、转子等重型部件的检修作业中，完成不同标高平台间的垂直输送与短距离水平接驳，解决厂房内固定吊装设备覆盖盲区的部件转运难题，尤其适配PLTU Kalim项目厂区内厂房层高受限、固定行车无法覆盖边缘检修区域的现场工况。从结构设计逻辑来看，整套装置采用模块化钢结构拼接思路，主体承载框架用不同规格的型钢焊接拼装，底部设置带防滑纹路的水平承载平台，平台表面排布密集的防滑凸起结构，避免重型发电机部件放置时出现滑移，平台边缘设置可快拆的防护挡边，在转运过程中对部件形成侧向限位，防止意外滑落。垂直提升段采用框架式导向结构，两侧布置多组导向轮组，与架体上的导轨配合，

　　保证升降过程中平台的运行垂直度，避免重载状态下出现偏载卡滞的问题；架体的斜向支撑采用交叉式布置，在不额外增加过多自重的前提下，大幅提升整体框架的抗扭、抗侧倾能力，适配厂房内地面存在一定平整度误差的安装条件。设计过程中优先考虑了现场安装的便捷性，所有钢结构模块均采用螺栓拼接的接口形式，单块模块的重量控制在现场人工配合小型机具即可搬运的范围内，无需动用大型吊装设备就能完成整套装置的组装，适配电厂检修窗口期短、现场大型机具调度紧张的实际情况。从安装边界来看，整套装置的水平投影尺寸适配厂房内检修通道的预留宽度，不会占用过多的通行空间，底部支撑脚设置可调节的高度调节结构，能够在地面存在50mm以内高差的情况下完成调平，保证架体的整体垂直度；

　　提升行程匹配电厂内发电机层与下层检修平台的标高差，平台升到最高位置时，台面与上层平台的标高差控制在10mm以内，方便部件的水平推移转运，不需要额外搭设过渡跳板。功能层面，这套装置除了完成发电机核心部件的垂直提升外，架体侧面预留了多组标准化的安装接口，可根据现场作业需求临时加装工具放置台、安全绳挂点、临时照明支架等附属结构，适配检修过程中的多样化作业需求；承载平台的额定载荷匹配发电机单个最重检修部件的重量，在框架的应力集中位置，比如平台与提升架的连接点、导向轮安装座、底部支撑脚位置，都做了额外的加强筋处理，避免长期重载使用下出现结构变形。在细节设计上，导向轮采用耐磨材质制作，与导轨的配合间隙控制在合理范围，

　　既不会因为间隙过大出现运行晃动，也不会因为间隙过小导致杂物卡滞，日常维护只需要定期加注润滑脂即可，不需要复杂的拆解保养；架体的表面涂装采用工业防腐漆，适配电厂内存在一定湿度、少量油污的作业环境，避免长期使用后出现钢结构锈蚀的问题。整套装置的结构布局充分考虑了现场作业的安全需求，所有可能与人员接触的棱角位置都做了圆弧过渡处理，避免作业过程中出现磕碰划伤，提升驱动部分的安装位置设置在架体顶部的封闭区域，避免作业人员意外接触运动部件，同时也能减少厂房内的灰尘、杂物落在驱动结构上，延长部件的使用寿命。在实际使用场景中，这套装置不需要做永久的地基固定，依靠自身的结构重量与底部的防滑垫即可保持稳定，检修作业完成后可以快速拆解转运到其他作业区域重复利用，相比固定安装的提升设备，灵活性更强，更适合电厂内多点位、不定期的检修转运作业需求。
