发电厂汽包更换吊装作业工装结构设计

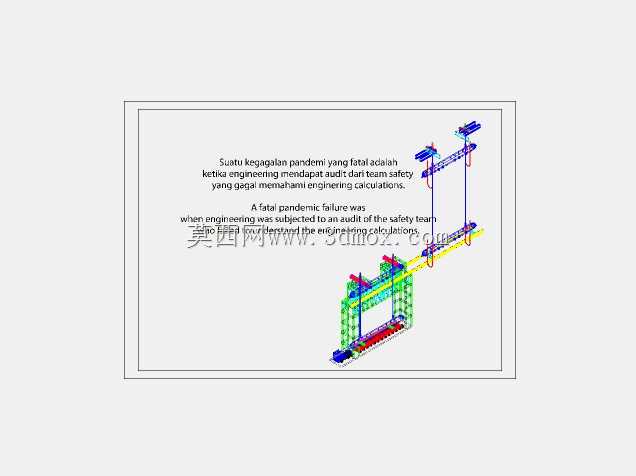

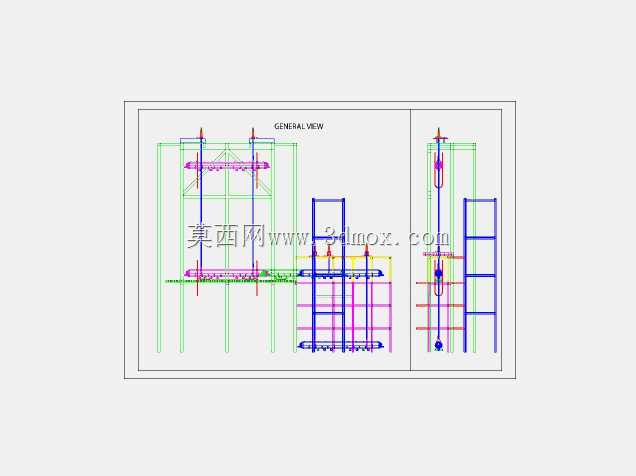

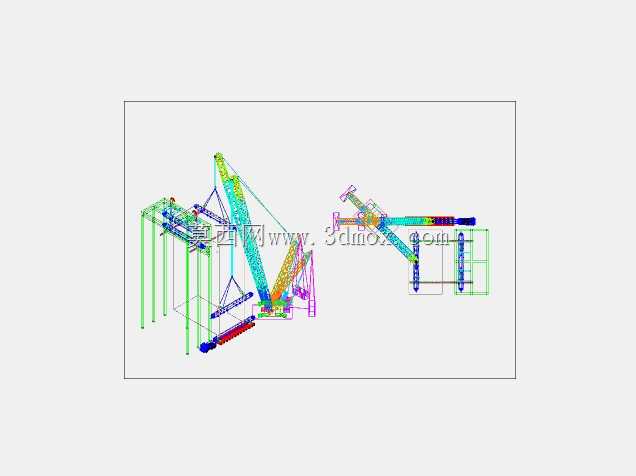

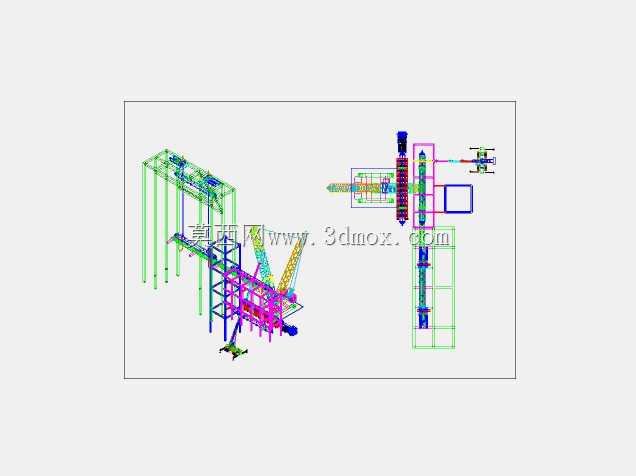

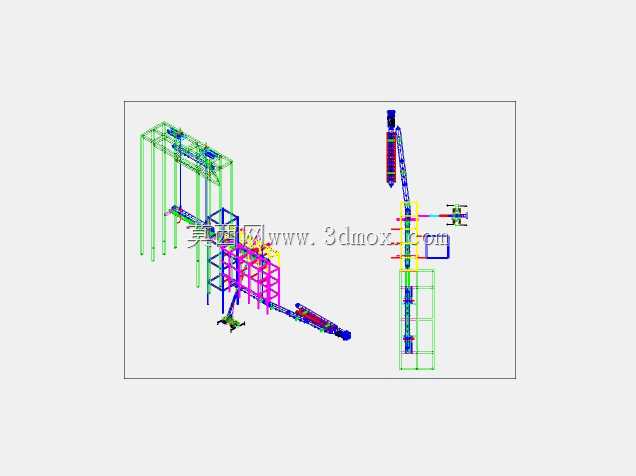

　　这套三维结构针对发电厂汽包更换的现场作业场景搭建，核心解决老旧电厂检修期内，大型承压汽包部件在厂房受限空间内的移位、吊装、对位安装的实际作业难题。在火电发电厂的常规大修流程中，汽包作为锅炉系统的核心承压部件，更换作业往往受限于厂房原有钢架的空间边界，大型外部起重设备无法直接进入作业面，必须依托厂房原有承重结构搭建临时吊装支撑体系，这套结构就是针对这类工况完成的全流程作业布局设计。从结构组成来看，整套作业体系包含多组临时支撑钢架、变幅式吊臂结构、滑移导向轨道、对位调整机构几个核心部分，支撑钢架直接锚定在厂房原有混凝土基础与锅炉钢架的预留承重节点上，所有连接点位都经过载荷校核，避免对原有厂房结构造成额外载荷损伤。吊臂结构采用桁架式设计，

　　在保证整体结构刚度的前提下尽可能降低自重，吊臂的变幅范围覆盖从旧汽包拆除移出到新汽包吊装就位的全行程路径，不需要在作业过程中反复调整支撑点位，能够有效压缩检修作业的窗口期。滑移轨道布置在汽包安装层的钢架平台上，旧汽包从安装位松脱后可通过轨道横移至吊点正下方，再通过吊臂垂直起吊后下放至转运通道，新汽包的吊装则反向走相同路径，全程不需要额外搭设临时转运平台。设计过程中优先考虑了现场作业的安装边界，所有结构件的拆分尺寸都适配厂房常规检修通道的通行宽度，单根构件重量控制在现场小型辅助起重设备的额定起重量范围内，不需要为了工装的运输安装额外拆解厂房原有结构。对位调整机构集成在吊具与轨道滑台上，可实现三个轴向的毫米级微调，

　　解决汽包安装时与下降管、集箱等对接部件的同轴度对位难题，避免传统吊装作业中依靠人工牵拉对位带来的安全风险与精度偏差。整套结构的受力路径经过多工况模拟验证，覆盖了吊点最大载荷、偏载起吊、风载荷作用、制动惯性力等多种现场可能出现的极端工况，所有受力杆件的长细比、节点连接强度都满足起重作业的安全规范要求。在作业流程的适配性上，结构设计预留了与现场焊接设备、液压张拉工具的操作空间，作业人员的操作平台、安全防护挂点都同步集成在工装结构上，不需要额外搭设独立的作业脚手架，减少检修过程中的交叉作业风险。针对汽包这类圆柱形大件的吊装特性，吊具部分采用了环抱式锁紧结构，接触位置设置有防滑缓冲垫层，避免吊装过程中对汽包外壁的承压焊缝、

　　防腐层造成磕碰损伤。轨道部分的限位装置可在横移过程中实现双向锁止，即使出现突发的载荷偏移也不会出现滑溜风险。整套结构的布置完全避让开厂房内的原有管道、电缆桥架等永久设施，作业完成后可全部拆除，不会在厂房内遗留永久结构改动，适配大部分在役火电厂的汽包更换检修作业场景，也可推广应用到其他大型工业厂房内的重型设备更换吊装作业中。
