海上作业用离岸打桩作业船结构设计

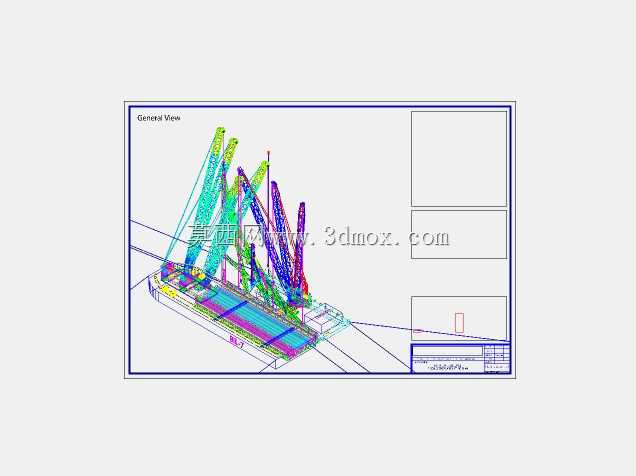

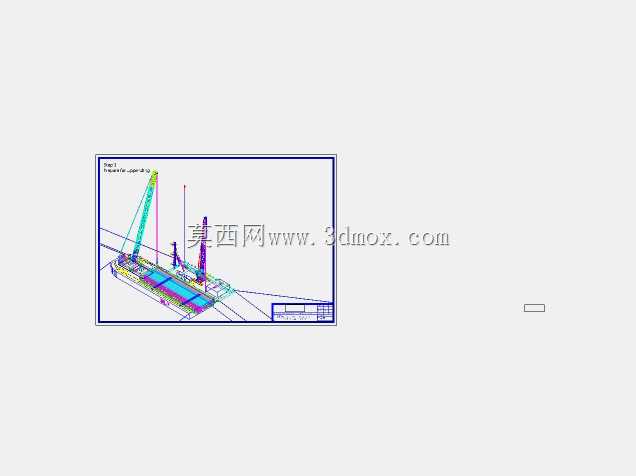

　　在近海风电场搭建、跨海桥梁墩基施工、港口深水泊位扩建这类离岸水工项目里，打桩作业是整个工程推进的核心前置环节，直接决定后续上部结构的安装精度与整体抗风浪能力，这套离岸打桩作业装备的三维结构，完全围绕开阔水域无依托作业的实际工况做适配设计。不同于内河浅水区的打桩设备，离岸作业场景要直面潮汐落差、横风侧推、波浪升沉带来的持续干扰，整套设备以驳船式船体作为承载基底，甲板区域做了分区载荷规划：船艏位置预留打桩作业的核心操作区，排布多组可调节角度的桩架支撑结构，桩架采用桁架式镂空构型，既保证足够的结构刚度抵抗打桩作业的高频冲击载荷，又能尽可能降低上部结构的风阻面积，减少强风天气下的船体倾覆力矩。桩架的变幅机构采用多组铰接点配合液压支撑缸设计，

　　可根据不同桩型的打桩角度需求，在垂直至前倾15度区间内无级调整，适配直桩、斜桩的不同施工要求，斜桩作业时能通过桩架角度补偿，抵消部分船体横摇带来的桩位偏差。甲板中部区域排布打桩锤的动力供给单元、桩体临时堆放架，堆放架做了防滑与绑扎固定点位设计，可同时容纳多根不同规格的钢管桩或混凝土预制桩，减少海上往返运输补给的频次，船艉区域设置定位锚机系统，搭配六组可伸缩的定位桩腿，作业时将桩腿插入海床表层，把船体整体抬升脱离波浪影响区域，形成稳定的海上作业平台，规避波浪升沉对打桩精度的干扰。这套结构设计时充分考虑了不同作业水深的适配边界，定位桩腿的伸缩行程可覆盖从潮间带至30米水深的作业区域，桩架的有效作业高度可满足长度60米以内桩体的起吊、

　　扶正、打桩全流程作业，不需要额外搭配辅助起重船配合。打桩作业的导向架结构做了快换式接口设计，可根据桩径范围快速更换导向套，适配直径0.8米至2.5米的不同桩型施工，导向架上设置的多组横向限位滚轮，可在打桩过程中约束桩体的横向偏移，保证桩体的垂直度偏差控制在施工规范允许的范围内。船体的压载水舱做了分舱设计，可根据打桩作业时的船体倾斜状态，动态调整不同舱室的压载水量，抵消桩架前倾、桩体起吊带来的重心偏移，保证作业过程中船体始终处于水平稳定状态。整套设备的管线排布全部沿甲板下方的专用管廊布置，既避免作业过程中重物坠落砸损液压、电气管线，也减少甲板面的障碍物，方便现场作业人员通行与设备检修。不同于陆地打桩设备可依托坚实地面做反力支撑，

　　离岸打桩的所有反力都要通过船体结构与定位系统传递至海床，所以在结构建模时，对桩架与船体的连接节点、定位桩腿的受力截面都做了加强处理，对应力集中的区域做了圆弧过渡与加劲板布置，避免长期承受冲击载荷出现结构疲劳损伤。在实际作业流程中，这套设备可独立完成从移船就位、桩体起吊扶正、定位打桩到桩顶标高复核的全流程作业，不需要过多辅助设备配合，能有效降低远海施工的设备投入成本，同时针对海上高盐雾的作业环境，所有外露的结构件都预留了防腐涂装的工艺厚度，铰接点、运动副位置都设计了密封防护结构，减少盐雾侵蚀带来的设备损耗，延长设备在高腐蚀环境下的服役周期。
