室内受限空间汽车吊吊装作业布局方案

　　这套方案针对厂房内部、封闭车间等净空受限、场地边界局促的吊装场景设计，区别于开阔场地的常规起重作业，室内吊装首先要解决的是空间边界与设备运动轨迹的干涉问题，很多工业厂区内的设备更换、生产线改扩建作业，无法通过预留吊装孔或者室外起重设备完成作业，必须将汽车吊驶入室内完成构件的移位、就位工作，这类场景下常规的室外吊装参数完全不适用，需要重新校核每一个作业环节的空间余量。从设计逻辑上看，方案首先明确了汽车吊驶入室内后的站位边界，支腿展开的尺寸完全贴合室内柱网间距，支腿垫板的铺设位置避开了室内地沟、预埋管线、楼板承载力薄弱区域，每一个支腿的承压载荷都对应楼板的设计承载值做了匹配，避免作业过程中出现楼板沉降、结构受损的问题。

　　方案中对吊臂的变幅角度、伸出长度做了严格的限定，不同于室外作业可以自由调整吊臂仰角，室内作业时吊臂的最高点必须与厂房屋架下弦、屋面管线、桥架梁保持足够的安全距离，同时吊臂旋转过程中，要规避侧面的厂房立柱、已安装设备、工艺管线的干涉，旋转半径的划定完全覆盖构件从起吊点到就位位置的全路径，不存在轨迹盲区。针对吊装的构件本身，方案中明确了不同起吊位置下的额定载荷核算，因为室内作业时吊臂的伸出长度、作业半径往往被空间限制在固定区间，无法通过调整站位来优化载荷率，所以在前期规划时就对应选定了适配吨位的汽车吊，确保在最小作业半径、最大吊臂伸出长度的最不利工况下，实际起吊载荷仍在设备额定载荷的安全区间内，同时配套了对应的吊索具选型，

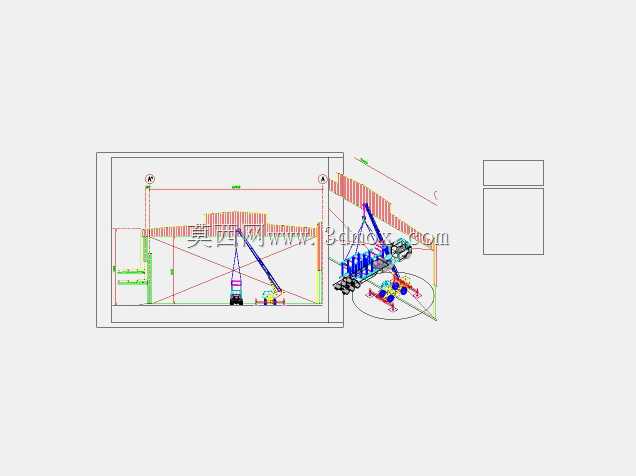

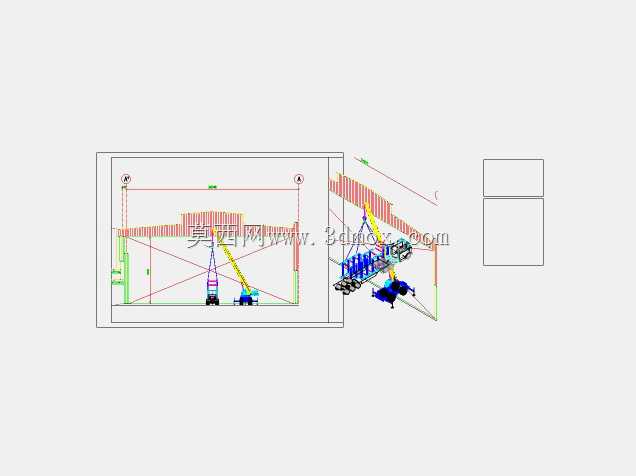

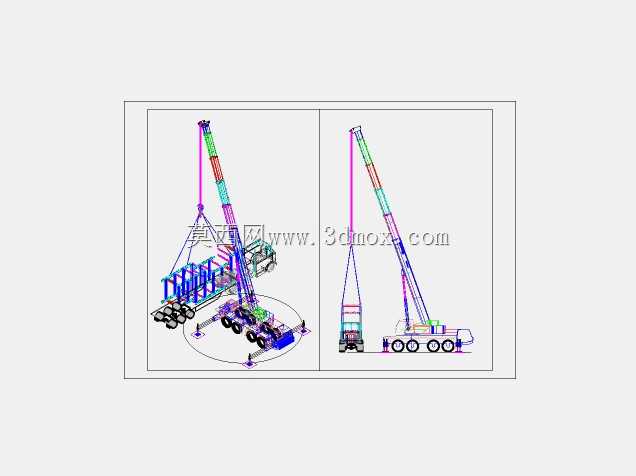

　　吊点位置的设置匹配构件的重心，避免起吊过程中构件出现倾斜、摆动，碰撞周边已建成的结构。方案里还专门做了双视角的布局校核，侧视视角重点校验吊臂仰角与顶部障碍物的垂直净距，正视视角重点校验支腿展开宽度与室内可用场地的匹配度，同时标注了吊车载荷行走的路径范围，因为部分室内吊装作业需要带载短距离移动车辆，路径上的地面平整度、坡度、障碍物都做了提前排查，车轮行走区域的地面承载力同样做了校核，避免带载行走时出现地面塌陷。从作业流程的设计上，方案提前划定了吊装作业的警戒区域，因为室内空间相对封闭，作业时构件摆动的影响范围比室外更可控，但周边的施工人员通道、物料临时堆放区都做了明确的边界划分，避免无关人员进入作业半径内。针对构件的就位环节，

　　方案预留了足够的人工操作空间，在构件接近就位位置时，吊物的下降速度、旋转速度都做了对应的参数限定，配合人工辅助对位，避免构件与已安装的设备基础、预埋螺栓发生碰撞。很多室内吊装作业容易忽略的细节是，汽车吊自身的尾部回转半径，方案中专门校核了吊机上车旋转时，尾部配重与后方墙体、立柱的安全距离，避免旋转过程中配重碰撞建筑结构，这也是很多室内吊装方案容易出现疏漏的地方，往往只关注吊臂端的轨迹，忽略了上车尾部的运动边界。另外，方案中也考虑了室内作业的视线受限问题，站位选择时确保司机的视线能够覆盖起吊、就位的全区域，对于视线盲区的位置，提前规划了信号指挥人员的站位，确保指挥信号能够无阻碍传递给司机，避免因视线遮挡引发操作失误。整套方案的所有尺寸边界都可以直接对应现场实测数据调整，不同的室内柱网尺寸、净空高度、构件重量，都可以基于这套布局逻辑快速调整参数，不需要从零开始搭建吊装布局模型，能够大幅缩短施工前期的方案编制周期，也能提前排查出作业过程中可能出现的空间干涉、载荷超限等安全隐患，为室内受限空间的起重作业提供可直接参考的布局依据。
