地热电站发电机组汽轮机提升装置结构设计

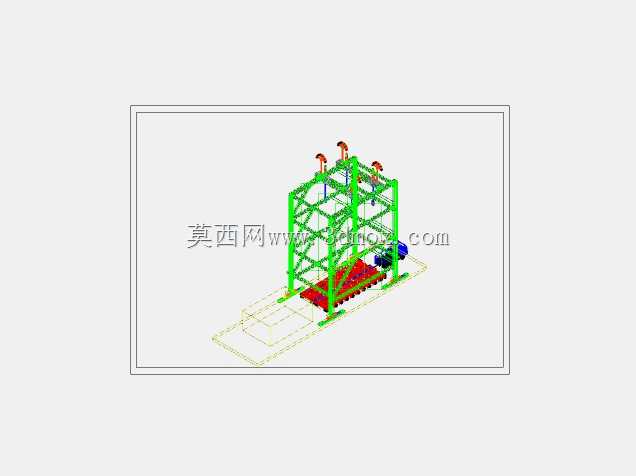

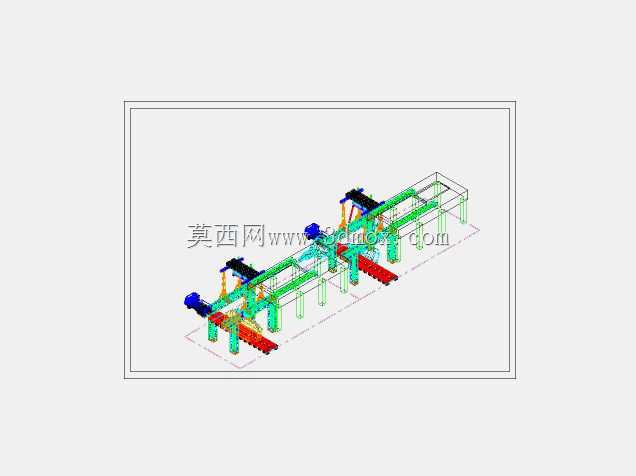

　　在地热电站的发电机组运维与装配作业场景中，汽轮机组核心部件的移位、抬升作业一直是现场施工的难点，这类部件重量大、装配精度要求高，常规起重设备受厂房空间、吊装点位限制，很难精准完成对位作业，这套Gunung Darajat电站配套的汽轮机提升结构，正是针对地热发电车间的紧凑空间工况开发的专用移位抬升设备。从结构布局来看，整套装置采用分体式模块化设计，底部为型钢焊接成型的承载机架，机架主受力梁选用矩形空心型钢焊接，焊缝采用连续角焊工艺，所有受力节点处增设三角加强筋板，避免长期交变载荷下出现焊缝开裂问题，机架底部预留了二次灌浆的安装孔位，可直接通过膨胀螺栓固定在车间的混凝土设备基础上，安装时需要保证机架上表面的平面度公差控制在每米0.

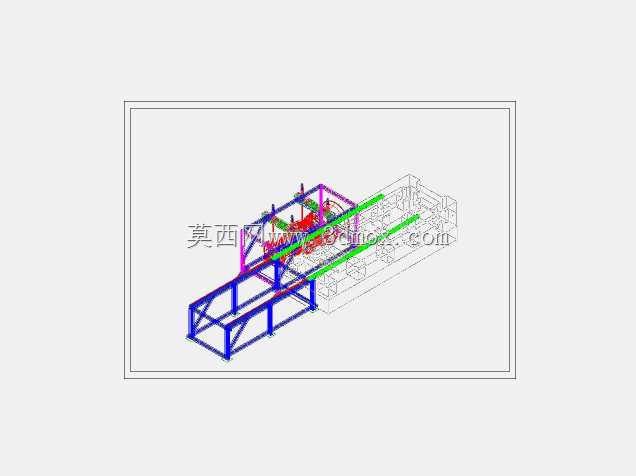

　　2毫米以内，避免后续输送过程中出现卡滞。机架上部设置了双轨直线导向结构，导向轨采用调质处理的碳钢型材加工，导轨面经过精铣处理，表面粗糙度控制在Ra1.6以下，配合滑动承载座上的自润滑铜套，可实现承载平台沿导轨方向的平稳直线移动，移动行程覆盖汽轮机部件从检修工位到安装工位的全部距离，不需要额外借助外部牵引设备即可完成水平方向的移位。抬升机构采用剪叉式增力结构布置在承载平台下方，配合螺旋传动副实现垂直方向的平稳升降，升降过程中设置了多组机械锁止点位，可在任意抬升高度实现刚性锁止，避免液压类抬升结构存在的泄压沉降风险，完全满足汽轮机部件对位安装时的长时间位置保持需求，垂直抬升行程可覆盖从地面运输托盘高度到机组安装基座高度的全部差值，

　　作业时不需要额外垫设枕木调整高度。整套装置的侧边设置了传动组件安装位，可根据现场动力条件选择手动摇柄驱动或者伺服电机驱动，驱动端设置了过载保护离合器，当承载重量超过额定载荷的1.1倍时会自动脱开传动，避免过载对结构件造成损伤。在设计过程中，重点考虑了地热车间高湿度、含微量腐蚀性气体的环境特性，所有结构件表面都做了三层防腐涂装处理，底漆采用环氧富锌底漆，中间漆为云铁中间漆，面漆采用耐候聚氨酯面漆，可适应车间内的长期高湿环境，减少结构锈蚀风险。导向副的润滑点全部引出到机架外侧的集中润滑分配器上，日常运维时不需要爬到设备底部即可完成全部润滑点的注油作业，降低运维工作量。安装边界方面，整套设备的宽度控制在2.2米以内，

　　长度根据现场工位间距设置为4.8米，最大抬升高度为1.2米，完全适配现有地热电站汽机房的预留设备通道宽度，不需要对现有厂房结构、管线布局做任何改造即可直接进场安装，设备安装完成后最顶端距离车间行车的最低安全距离保留有0.8米的余量，不会和现有起重设备形成作业干涉。实际作业过程中，当需要对汽轮机转子、缸体等部件进行移位安装时，可先将承载平台降到最低位置，通过车间行车将部件吊放到承载平台的定位工装面上，完成部件的固定绑扎后，通过水平驱动机构将承载平台沿着导轨移动到安装工位正下方，再操作抬升机构将部件平稳抬升到安装高度，配合微调机构完成毫米级的对位调整，确认安装螺栓全部对位穿入后，即可缓慢降下承载平台，完成整个安装作业流程，相比传统的卷扬机牵引加千斤顶抬升的作业方式，整套装置的作业效率可提升60%以上，同时大幅减少作业过程中的部件磕碰风险，也降低了现场作业人员的劳动强度。结构设计阶段，通过有限元仿真对机架、抬升臂、承载平台等核心受力部件做了静力学仿真校核，在1.5倍额定载荷的工况下，核心受力件的最大应力值远低于材料的屈服强度，最大变形量控制在0.5毫米以内，完全满足长期重载作业的刚度、强度要求，导轨的平行度公差在安装调试时通过调整垫片组进行校准，保证滑动承载座在全行程移动过程中无卡滞、无异常晃动。
