M72边三轮摩托车卡秋莎排气管结构设计

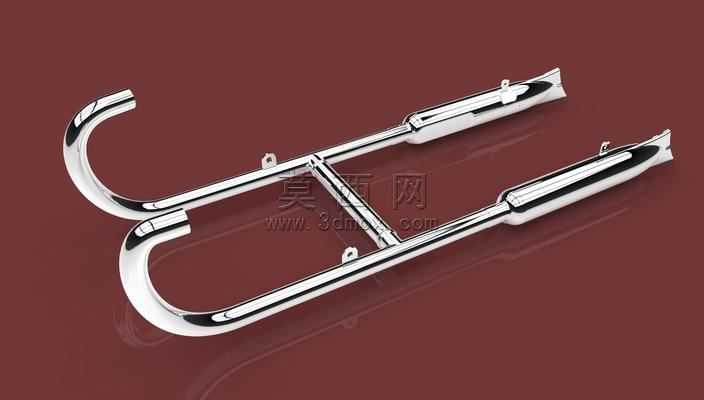

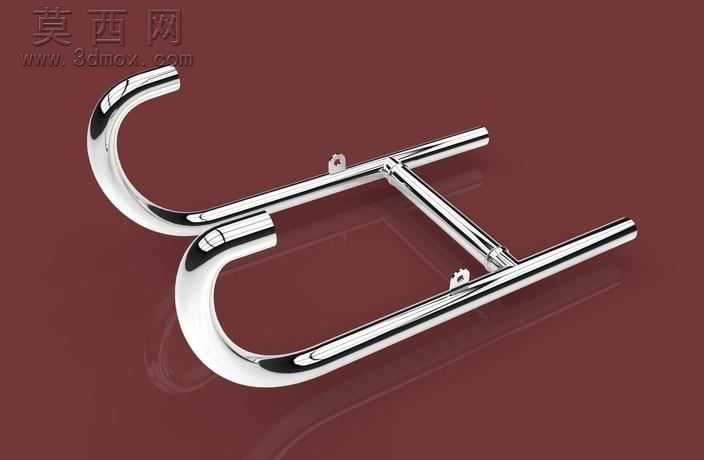

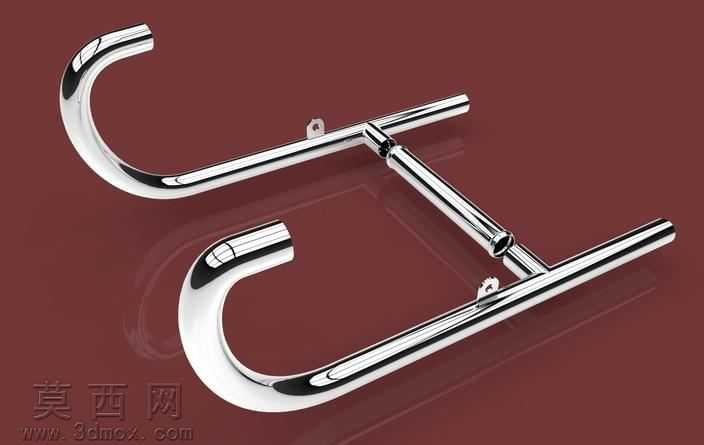

本作品为M72合作项目边三轮摩托车配套的卡秋莎排气管三维建模成果，建模阶段严格遵循军用版本车型的配套尺寸规范，针对交错管道非对称布局的特点进行精准还原，考虑到气缸端口反向布置的结构差异，对左右两侧排气管的弯折角度、安装耳片位置、管段衔接公差做了差异化参数调整，确保模型与实车安装位完全匹配。建模过程采用多段实体扫掠结合布尔运算的方式构建管体基础结构，先绘制各段管路的中心引导线，精准控制每一处弯管的曲率半径，避免出现管壁厚度不均的问题，管体统一设置2mm的等壁厚参数，还原金属排气管的真实结构强度特征；安装固定耳片采用凸台拉伸加孔位特征制作，耳片的安装孔位、弯折角度完全适配摩托车项目框架、挡泥板总成的安装点位，保证装配时无干涉问题。材质与渲染阶段，为管体赋予高抛光镀铬金属材质，调整材质的反射粗糙度、高光强度参数，模拟镀铬管件表面光亮如镜的金属质感，在弯弧处添加自然的环境反射效果，还原真实金属管件的光影表现；背景选用低饱和度的暗红色背景，通过三点布光的打光方式突出排气管的轮廓线条与金属光泽，让镀铬表面的明暗过渡自然柔和，清晰展现双管对称布局的流畅造型。结构设计上采用左右双出独立管路的布局，每侧排气管都包含前段衔接段、长直延伸段、尾部弯弧回绕段，管段衔接处做了平滑过渡处理，避免出现生硬的拼接棱角，既还原了经典军用摩托车排气管的复古造型特征，也兼顾了排气通路的顺畅性要求；建模过程中反复核对各段管路的相对位置，确保两侧管路的间距、弯弧高度完全适配M72边三轮的车身布局，不会与车身其他部件产生装配冲突，整体模型细节完整，可用于摩托车改装参考、配件生产建模参照、复古机车模型展示等场景。
