工业流体输送用可调旋转喷嘴结构设计

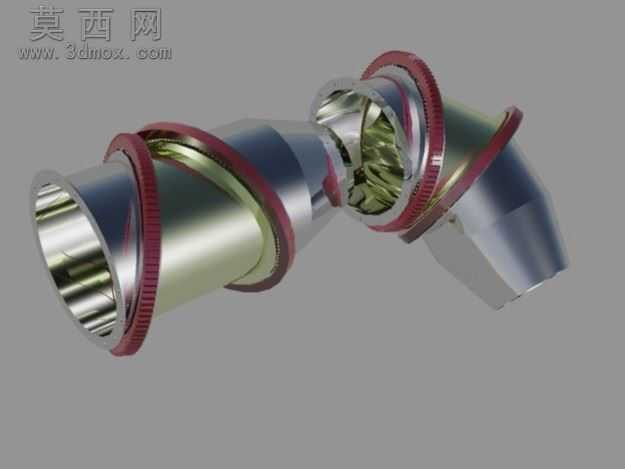

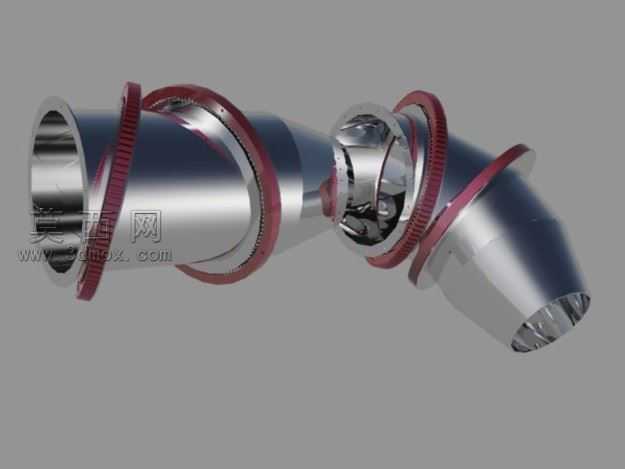

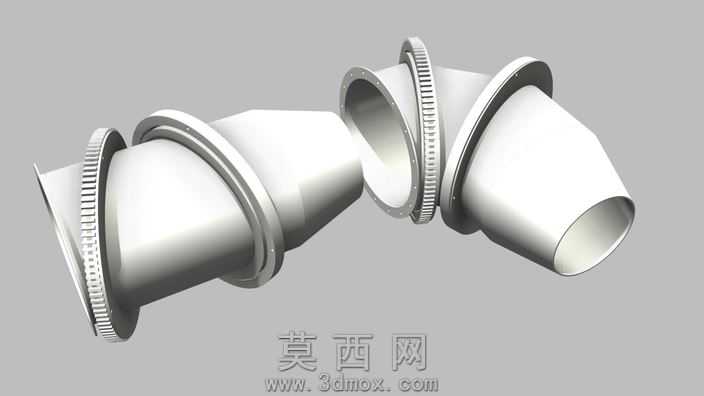

本作品为工业流体输送场景使用的旋转喷嘴三维建模成果，建模阶段以实际工业喷嘴的功能需求为核心逻辑，先完成整体结构的参数化草绘，精准定位喷嘴的入口法兰段、中间旋转调节段、出口导流段的同轴度基准，确保各段衔接处的壁厚均匀性符合流体承压件的设计规范。建模过程中对法兰边缘的密封凸台、旋转调节段的防滑齿圈做了精细化特征处理，齿圈的齿距、齿高均参照手动调节的人机操作尺寸设定，既保证旋转调节时的防滑握持手感，也避免齿形过于尖锐造成的加工难度提升。材质渲染阶段采用哑光金属质感的不锈钢材质参数，还原工业喷嘴常用的304不锈钢表面肌理，对法兰端面的密封接触面做了轻微的高光处理，区分加工面与非加工面的视觉差异，同时通过环境光遮蔽效果凸显各段衔接处的装配缝隙，让整体结构的装配关系清晰可辨。结构设计上，该旋转喷嘴采用两段式锥度过渡流道，入口端大口径法兰适配主流工业管路的连接标准，中间旋转段通过带齿圈的旋转副实现出口方向的多角度调节，可根据喷淋覆盖范围的需求灵活调整喷射角度，出口端的渐缩流道能够对流体进行加速，提升喷射的集中性与覆盖均匀性。建模全程严格遵循机械设计的公差配合要求，旋转副的配合间隙预留合理，既保证旋转调节的顺畅度，也避免间隙过大造成的流体泄漏问题，所有倒角、圆角特征均按照金属切削加工的工艺要求设置，避免出现加工死角或应力集中的尖锐棱边，整体模型可直接用于后续的工程图导出、流体仿真分析以及加工工艺编制。
