适配3030铝型材的LED灯带安装固定支架

　　在非标自动化设备、桌面级加工装置的内部照明布局中，灯带固定一直是容易被忽略但直接影响后期维护便利性的细节，尤其是采用3030欧标铝型材搭建框架的设备，型材槽宽、安装孔位的标准化程度高，但配套的灯带固定件往往需要根据实际走线、周边部件干涉情况做适配调整，这款支架就是针对这类场景做的定制化结构设计。

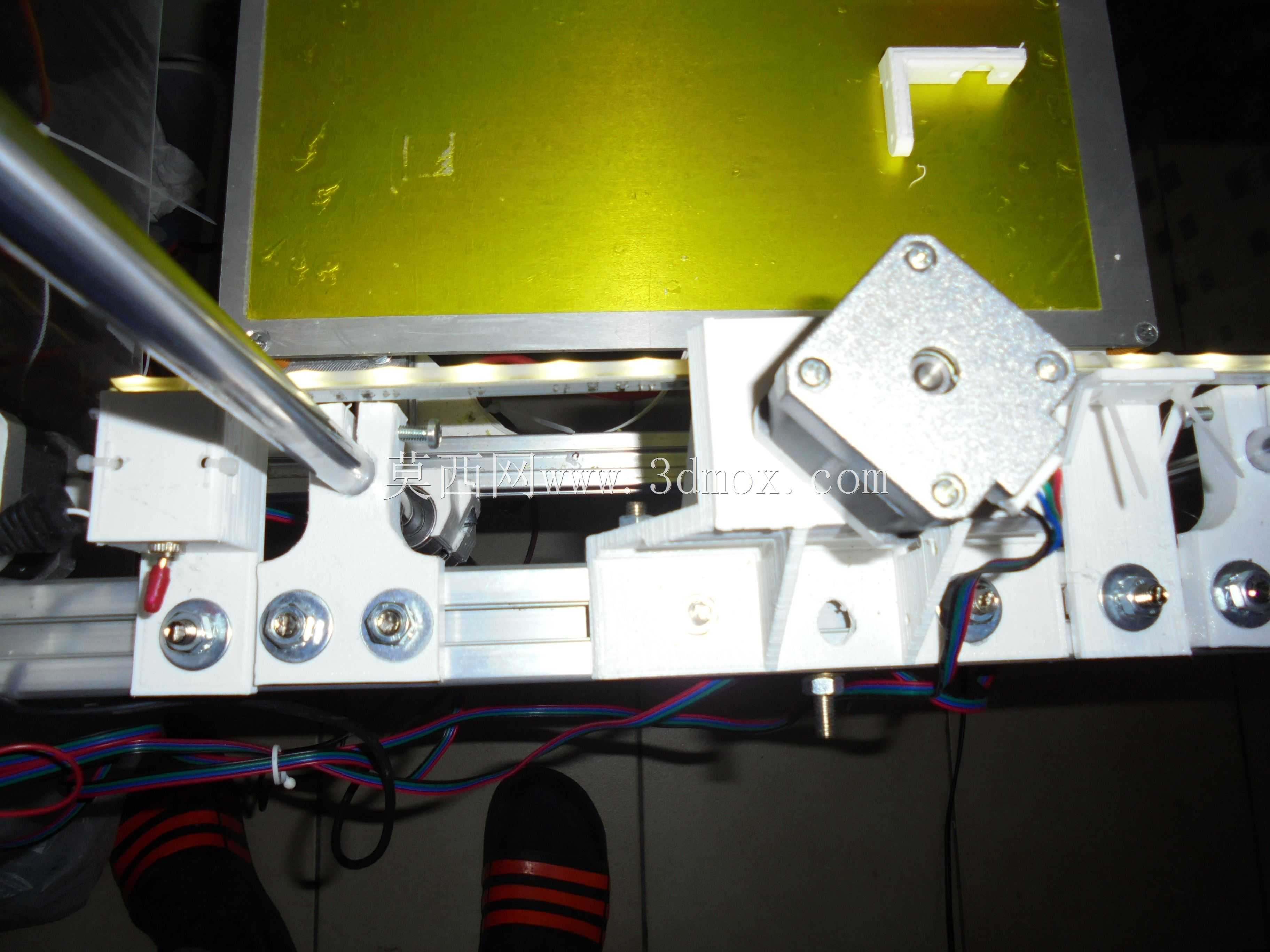

　　从实际安装场景来看，这类支架主要用在设备框架的型材内侧，对应位置往往靠近步进电机、走线槽、传动部件，安装边界需要严格避让周边的运动件，比如靠近同步轮的位置，支架突出型材表面的高度不能超过8mm，否则会和运动的同步带产生剐蹭；靠近接线端子的位置，支架边缘要预留10mm以上的走线空间，方便灯带的电源线引出接至DC转换模块。这款支架在设计时专门做了安装边的下沉处理，固定后整体贴附在型材槽的表面，不会额外占用型材外侧的操作空间，适配3030型材的槽口尺寸，安装时可以直接卡入型材槽，配合M5 T型螺母就能完成固定，不需要额外在型材上打孔，不会破坏原有框架的结构强度。

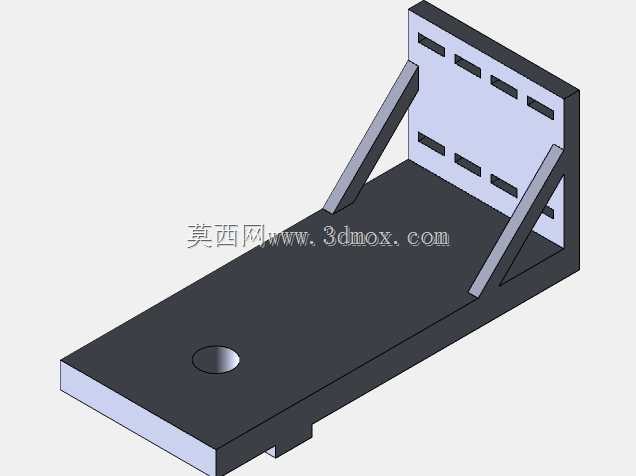

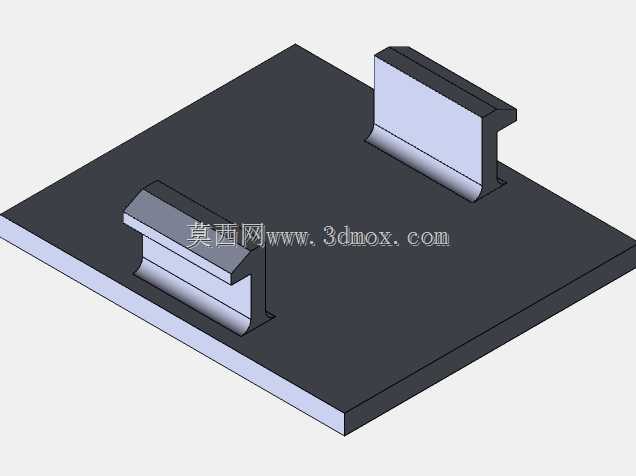

　　功能上这款支架分为两个配套结构，一个是集成了开关、小型DC-DC转换模块的盒式支架，另一个是灯带末端的固定支架。盒式支架的内部腔体尺寸刚好容纳常规的微型DC降压模块和船型开关，腔体侧壁预留了走线缺口，电源线从型材槽内引入腔体，接在转换模块输入端，输出端分两路，一路接面板上的开关，另一路直接沿型材槽走线连接灯带，所有走线都隐藏在型材槽和支架腔体内部，不会外露在设备外侧，既避免了生产过程中线缆被剐蹭脱落的风险，也让设备内部布线更规整。灯带固定端的支架做了卡扣式结构，灯带嵌入支架的卡槽后，顶部的卡扣可以直接扣合压住灯带背面，不需要额外打胶或者用扎带固定，后期更换灯带时只需要撬开卡扣就能取出，维护效率比传统粘胶固定高很多。

　　设计迭代过程中，前两版结构的卡扣凸耳厚度做的偏薄，多次拆装后容易出现断裂，这一版特意把凸耳的根部做了R角过渡，增加了0.8mm的壁厚，同时调整了卡扣的扣合量，既保证扣合后灯带不会因为设备运行的震动松脱，也不会因为扣合量过大导致拆装时需要用太大的力掰断卡扣。支架的安装孔位做了长圆孔设计，允许安装时有±2mm的位置调整量，抵消铝型材拼接时的累计误差，不需要在装配时反复修配支架位置。针对设备顶部的安装场景，支架的固定边做了倒扣结构，扣在型材槽内后即使固定螺丝出现轻微松动，支架也不会直接从型材上滑落，避免高空坠物损坏设备内部的加工部件。

　　从实际使用的适配性来看，这款支架适配宽度10mm的常规低压LED灯带，安装后灯带的照射角度刚好对准设备的加工工作台面，不会因为支架的遮挡出现照明暗区，盒式支架的开关位置刚好在型材外侧便于操作的高度，操作人员不需要探身到设备内部就能控制灯带的通断。整个支架的结构没有复杂的曲面，所有壁厚都保持在2mm的均匀厚度，不管是采用FDM工艺3D打印做小批量验证，还是后期开模做注塑量产，都能满足工艺要求，不会出现壁厚不均导致的缩印、打印翘边等问题。在和周边部件的配合上，支架靠近步进电机的一侧做了避让缺口，刚好避开电机的安装固定螺丝头，不会出现支架安装时和电机螺丝干涉的问题，安装完成后支架和电机外壳之间留有3mm的间隙，避免电机运行时的热量直接传导到支架上，导致灯带长期处于高温环境加速老化。
