RX7加长五挡变速齿轮结构设计

项目分类:齿轮 发布时间:2022-02-22 ID:561978
  • RX7加长五挡变速齿轮结构设计
  • RX7加长五挡变速齿轮结构设计
  • RX7加长五挡变速齿轮结构设计
  • RX7加长五挡变速齿轮结构设计

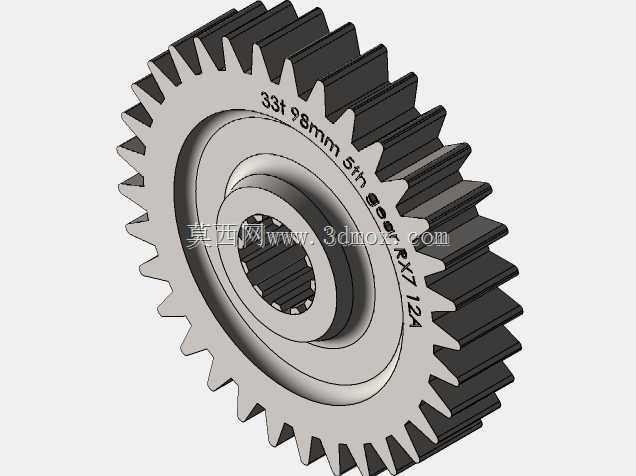

  这款齿轮是针对后驱性能车型手动变速器五挡巡航工况优化的传动部件,核心应用场景覆盖民用性能车高速巡航传动、改装变速器挡位速比匹配、传动系统教学实训等领域,主要承担发动机动力输出端到驱动桥之间的五挡动力传递任务,通过调整齿比参数实现高速巡航时的发动机转速降低,兼顾燃油经济性与高速行驶的动力响应平顺性。从实际装车用途来看,该齿轮安装于变速器输出轴对应五挡的安装位,与输入轴常啮合齿轮配合形成固定传动比,当换挡拨叉推动同步器齿毂与该齿轮结合齿圈锁止时,动力即可通过该齿轮传递至输出轴,带动传动轴驱动车辆行驶,相比原厂五挡齿比,加长齿比的设计能够让车辆在同等车速下保持更低的发动机运转转速,减少高速巡航时的发动机磨损与燃油消耗,

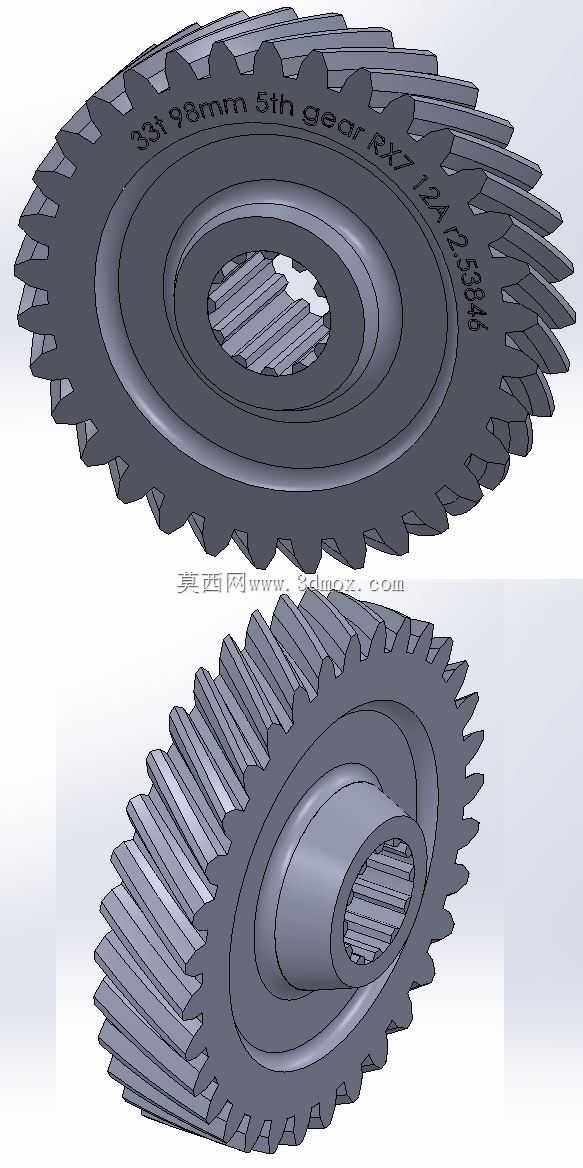

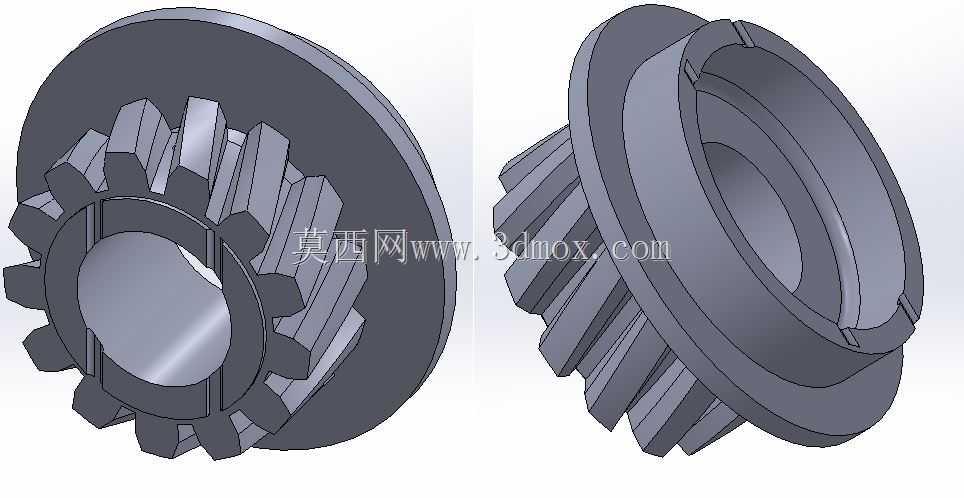

  同时降低高转速带来的座舱噪音与振动。从功能特性层面分析,该齿轮采用斜齿结构设计,相比直齿齿轮拥有更大的啮合重合度,传动过程中多齿同时参与啮合,能够有效降低传动冲击与啮合噪音,提升高速行驶时的传动平顺性;齿轮内孔采用花键结构设计,与输出轴花键轴段配合,既能够保证周向传动的扭矩传递可靠性,又能实现齿轮在轴上的轴向定位,避免传动过程中出现齿轮窜动;齿轮端面预留有同步器结合齿的安装位置,能够与同步环配合实现换挡过程中的转速同步,减少换挡打齿风险,提升换挡操作的顺滑度。设计过程中首先围绕目标巡航车速对应的发动机转速区间反推所需传动比,结合变速器内部现有轴系中心距、相邻挡位齿轮的安装空间边界,确定齿轮的模数、压力角、螺旋角等核心参数,

  建模过程中先通过齿廓方程生成渐开线齿形,再根据螺旋角参数生成螺旋齿面,同时对齿顶、齿根进行圆角过渡处理,避免应力集中导致的轮齿断裂;针对同步啮合端的锥形表面,结合同步环的锥面角度进行匹配设计,保证同步过程中锥面能够产生足够的摩擦力矩实现快速转速同步,同时预留合适的磨损余量,延长同步器的使用寿命。外形尺寸方面,齿轮最大外圆直径适配变速器壳体内部的安装空间,不会与壳体内壁、相邻挡位齿轮发生运动干涉,内孔花键参数与原厂输出轴花键完全匹配,无需对轴系进行二次加工即可实现原位安装,齿轮轴向厚度与原有五挡齿轮保持一致,不会影响换挡拨叉的行程位置与同步器的装配间隙,安装后能够直接适配原有换挡操纵机构的逻辑,无需额外调整换挡拉杆的行程参数。

  在建模细节处理上,轮齿的齿向修形参考了实际传动过程中的轴系变形量,对齿面进行微观修形,补偿轴系受载变形带来的齿面偏载问题,提升轮齿的实际接触面积,降低齿面接触应力,减少长期使用后的齿面点蚀、磨损问题;齿轮轮毂部分的减重槽设计在保证结构强度的前提下降低了齿轮自身的转动惯量,减少换挡过程中齿轮的转速同步阻力,让换挡操作更加轻便,同时降低变速器运转过程中的旋转件搅油阻力,提升传动效率。需要注意的是,该齿轮的啮合侧隙是按照原厂变速器的润滑条件、工作温度区间设计的,装配时需要严格控制轴系的轴向间隙,避免侧隙过大导致传动冲击、侧隙过小导致润滑不良出现齿面胶合;同步锥面的表面粗糙度需要满足设计要求,保证与同步环之间的摩擦系数稳定,避免出现同步失效、换挡打齿的问题。
