Turnigy Air L5055A无刷电机机身结构设计

　　在航模动力系统、小型电动无人机、竞速类模型载具的动力单元选型中，电机机身的结构强度、安装适配性与重量控制，是直接影响整机动力输出效率与飞行稳定性的核心要素。本次呈现的L5055A机身结构，针对外转子无刷电机的装配需求做了针对性的结构优化，完全适配小尺寸高功率密度动力场景的使用要求。

　　从实际应用场景来看，这类机身结构主要服务于对自重敏感、动力输出要求高的小型电动载具，比如固定翼航模、多旋翼无人机、小型电动模型车的动力端，需要同时承载定子绕组的固定、转子的旋转支撑、以及与载具机架的安装连接功能，在高转速工况下还要承受转子转动带来的振动与离心力，避免结构共振导致的动力损耗或者连接失效。

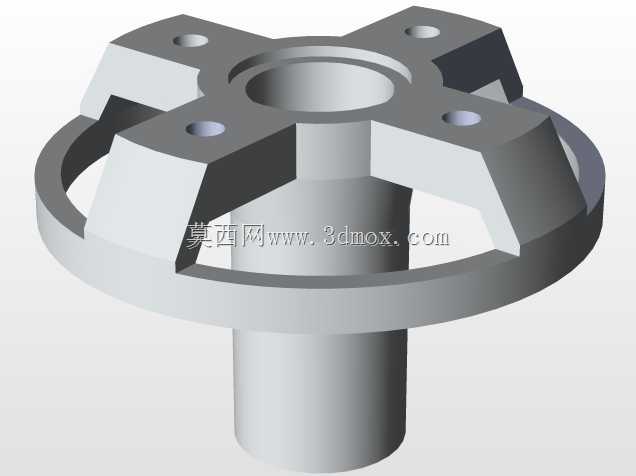

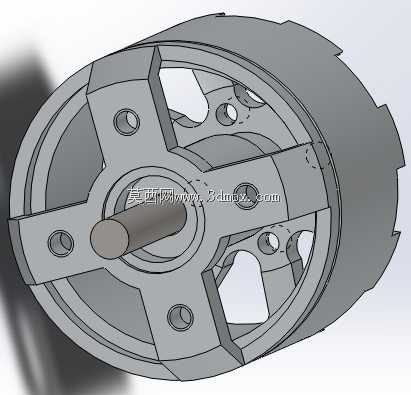

　　在功能特性设计上，该机身采用十字辐条式的端盖结构，中心位置设置了与电机轴配合的轴承安装位，轴孔的公差设计按照过渡配合要求设定，能够保证电机轴转动时的同轴度，减少高速转动下的径向跳动。十字辐条上均匀分布了四个安装通孔，孔位的位置度公差控制在0.02mm以内，既可以用来固定定子铁芯组件，也能适配不同规格的电机安装座，实现与载具机架的快速连接。辐条之间做了大尺寸的镂空设计，在保证结构刚度的前提下尽可能去除多余材料，降低机身整体自重，同时镂空区域还能为电机工作时的绕组散热提供空气流通通道，带走高负载运行时产生的热量，避免绕组过热导致的退磁或者效率下降。机身外圈的筒状结构设置了与外转子壳配合的定位止口，止口的配合面做了精加工处理，能够保证外转子转动时的气隙均匀，避免气隙不均导致的转矩波动或者磁阻损耗。

　　从设计思路层面，整个结构优先平衡了刚度与自重的矛盾：如果采用实心端盖结构，虽然刚度更高，但会大幅增加电机自重，降低载具的推重比；如果辐条设计过窄，虽然减重效果好，但高速转动时容易出现辐条形变，导致定子偏移，刮蹭外转子。因此在辐条的截面设计上，采用了变厚度的加强结构，靠近中心轴承位的位置厚度更大，向外圈延伸时逐步过渡到均匀厚度，既保证了中心轴系的支撑刚度，又不会在辐条区域产生多余的重量集中。安装孔的位置特意避开了应力集中的转角区域，每个孔位周边都做了小尺寸的沉台设计，增加螺纹连接时的接触面积，避免锁紧安装螺丝时对辐条表面造成压损，也能防止螺丝松动导致的安装偏移。

　　在外形尺寸与安装边界上，该机身的外圈直径适配50系列外转子电机的通用尺寸，能够与同规格的外转子壳、定子绕组通用互换，不需要额外修改配套部件的尺寸。中心轴孔的直径适配标准5mm电机轴，能够匹配市面上多数同规格的电机轴、轴承与卡簧配件，降低备件替换的成本。四个安装孔的孔距遵循航模电机的通用安装孔距标准，可以直接安装在标准的电机安装座上，不需要额外打孔或者做转接件。机身的轴向长度控制在合理范围内，不会因为机身过长导致电机整体重心偏移，也不会因为长度不足导致定子固定不牢。筒状结构的壁厚经过反复校核，在承受转子磁钢的磁拉力与高速转动的振动时，不会出现形变，同时壁厚尽可能做薄，进一步降低整体重量。

　　在实际装配过程中，该机身的结构设计也考虑了装配工艺性：所有的转角位置都做了微小的倒角处理，既可以去除加工后的毛刺，也能避免装配时锐边划伤绕组绝缘层；轴承安装位设置了卡簧槽，能够通过标准卡簧实现轴承的轴向固定，不需要额外涂胶或者做过盈压装，方便后期维护拆卸；镂空区域的边缘都做了圆弧过渡，避免应力集中导致的结构疲劳断裂，在长时间高转速运行、频繁加减速的工况下，也能保证结构的可靠性。对于结构设计从业者来说，这类小尺寸动力部件的结构设计，核心就是在毫米级的尺寸空间里平衡刚度、重量、散热、装配便利性的多重需求，每一处壁厚、每一个孔位、每一个倒角的设计，都直接影响部件的实际使用性能，没有多余的装饰性结构，所有几何特征都服务于实际功能需求。
