这款支架是针对X900规格三旋翼飞行器的舵机安装需求开发的承载结构,在多旋翼无人飞行器的动力倾转体系里,这类支架承担着伺服电机输出端与旋翼倾转机构的连接载荷,是三旋翼布局飞行器区别于四旋翼、六旋翼机型的核心结构件——三旋翼机型需要通过尾部舵机带动旋翼倾转来抵消反扭矩,同时实现航向控制,支架的刚性直接决定了舵机输出动作的传递精度,一旦支架出现形变,会直接导致旋翼倾转角偏差,引发飞行姿态震荡、航向控制滞后甚至飞控失稳的问题。

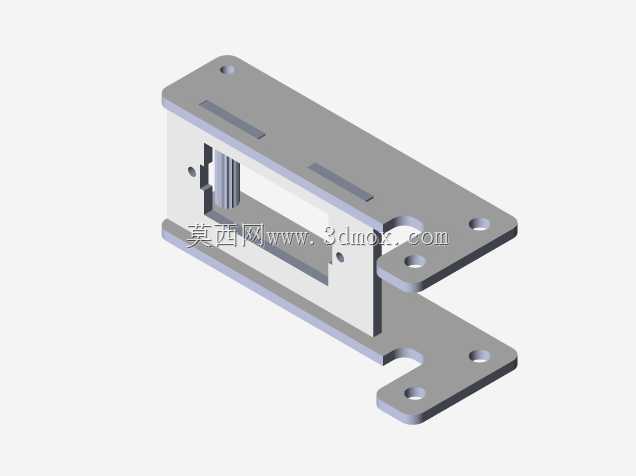

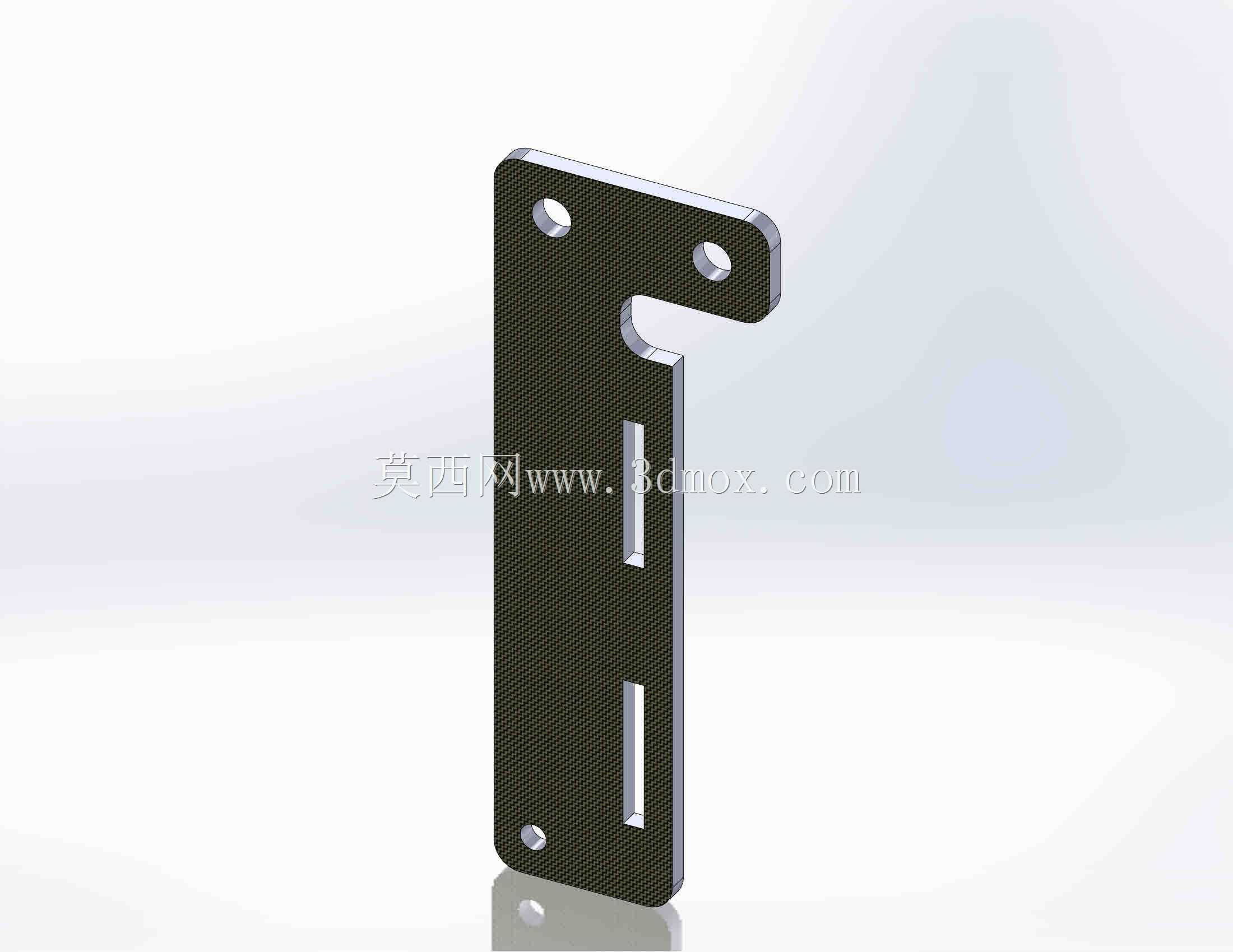

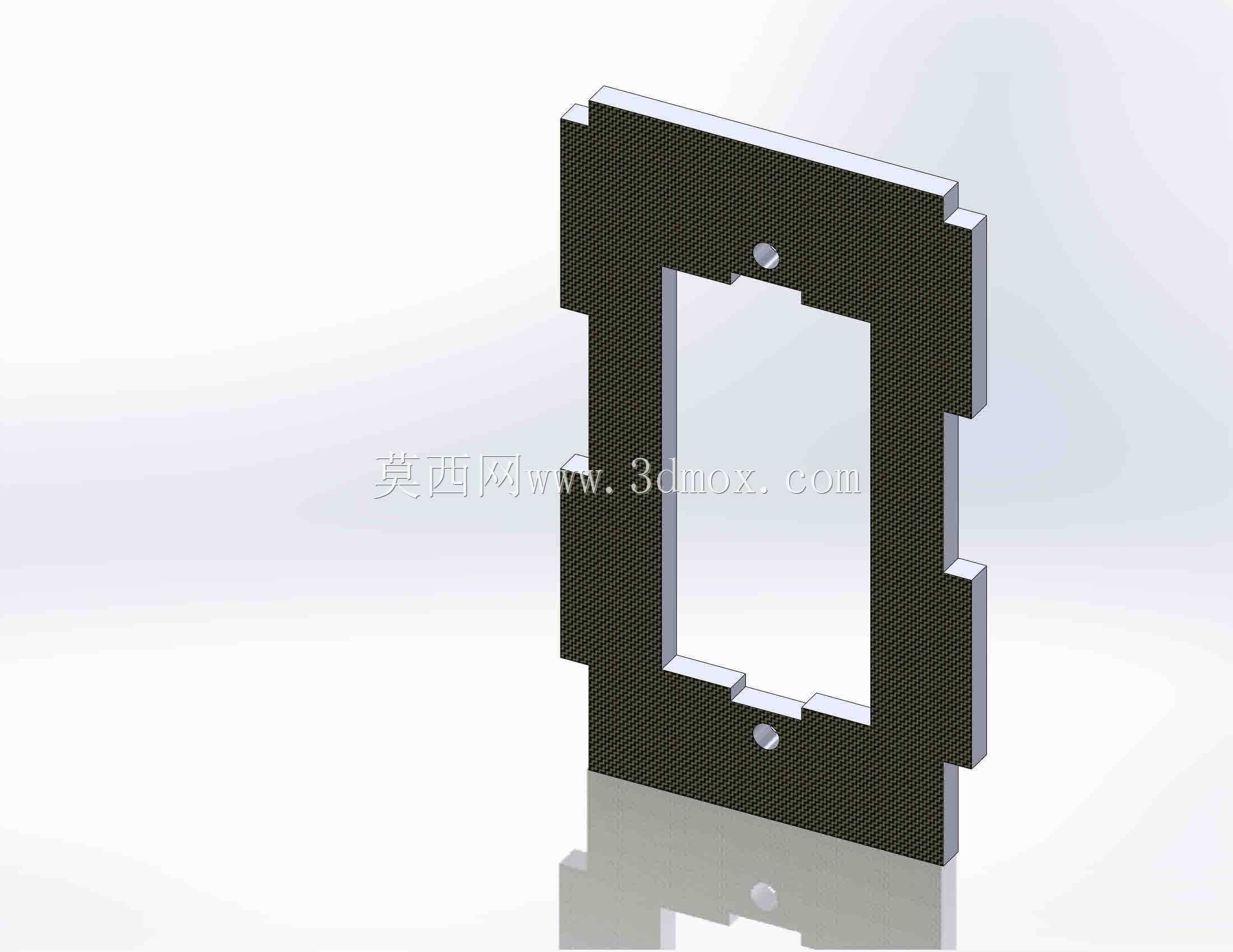

从实际装机场景来看,该支架需要同时适配玻纤机架板的层叠安装逻辑与标准尺寸舵机的固定孔位,整体采用双侧立板加中部承托框的结构形式,两侧立板上预留的多组安装孔,分别对应机架碳板的贯穿固定位、舵机耳片的锁付位以及倾转摇臂的让位空间,中部的框型结构一方面给舵机本体提供了周向限位,避免飞行过程中舵机受振动出现轴向窜动,另一方面框体上开设的长条形减重槽,在不损失结构刚性的前提下降低了支架自身重量,对于对起飞重量极其敏感的小型三旋翼飞行器来说,每减少一克无效结构重量,都能直接转化为有效载荷或者续航时间的提升。

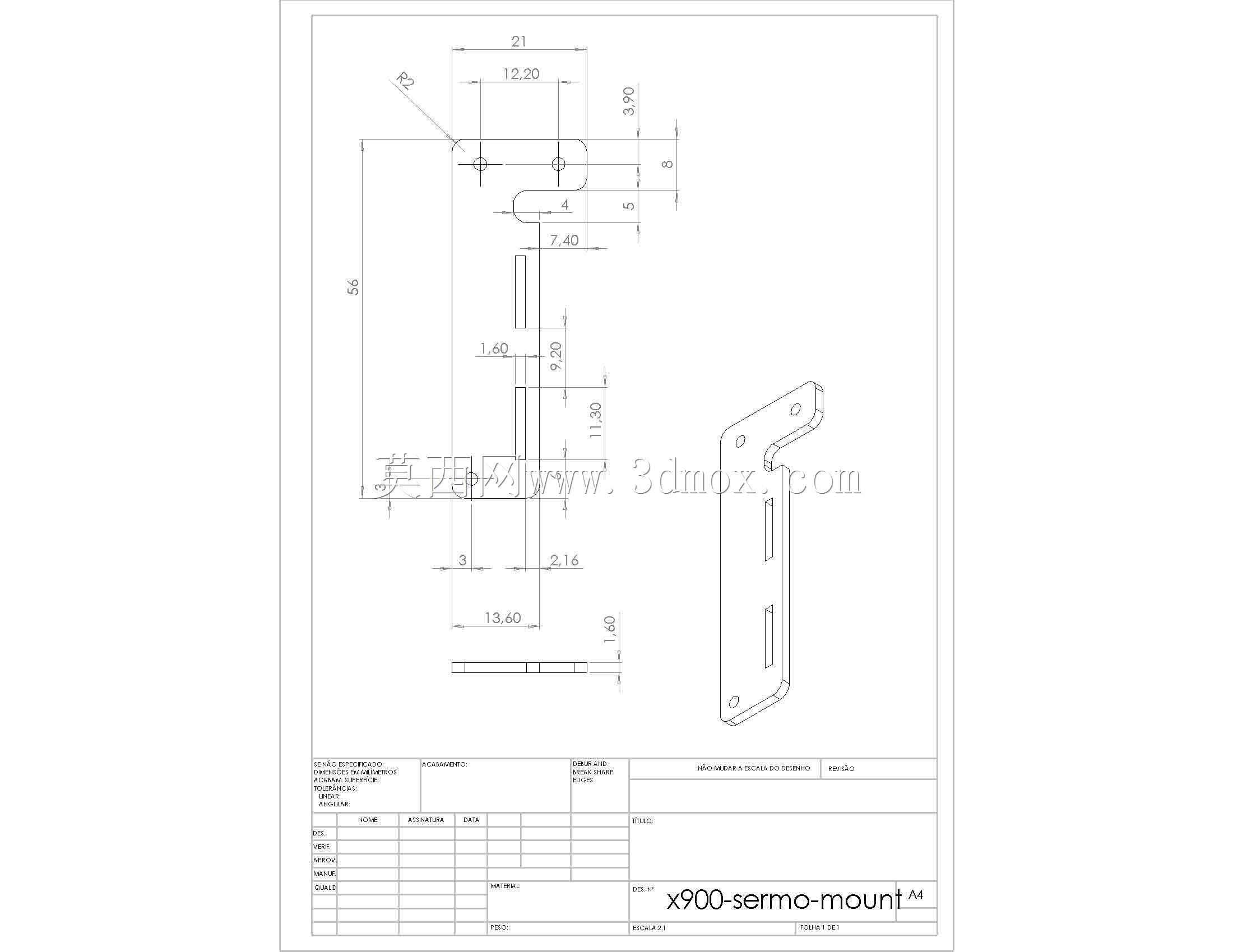

设计过程中首先要明确安装边界:支架的整体厚度需要匹配常用2.5mm厚度玻纤机架板的层叠间隙,两侧立板的外伸长度不能超过旋翼旋转平面的投影范围,避免高速旋转的桨叶打到支架结构引发射桨事故;舵机安装位的孔距严格对应9g尺寸金属齿舵机的标准耳片孔距,不需要额外加装转接片就能直接锁付,减少装配环节的累计公差。立板边缘做了圆弧过渡处理,一方面是避免尖锐的玻纤切割边划伤装配人员的手或者划破线材绝缘层,另一方面在飞行过程中如果出现意外炸机,圆弧过渡的结构能分散撞击应力,减少支架直接断裂的概率。
在结构刚性的考量上,双侧立板与中部承托框采用一体化的折弯拼接逻辑,立板与框体的连接位置做了加厚处理,能够承受舵机满负载输出时的反作用力矩——三旋翼机型在做快速航向机动时,舵机需要带动整个旋翼组件快速倾转,瞬时反扭力矩能达到舵机额定输出扭矩的1.5倍以上,如果连接位置刚性不足,长期飞行后会出现连接位疲劳开裂的问题。支架底部预留的小孔位用于穿设舵机线材,能让线材顺着机架板的走线槽布置,避免线材外露被气流吹动或者被旋翼打到,同时也让整机的布线更加规整,减少飞行过程中的风阻。

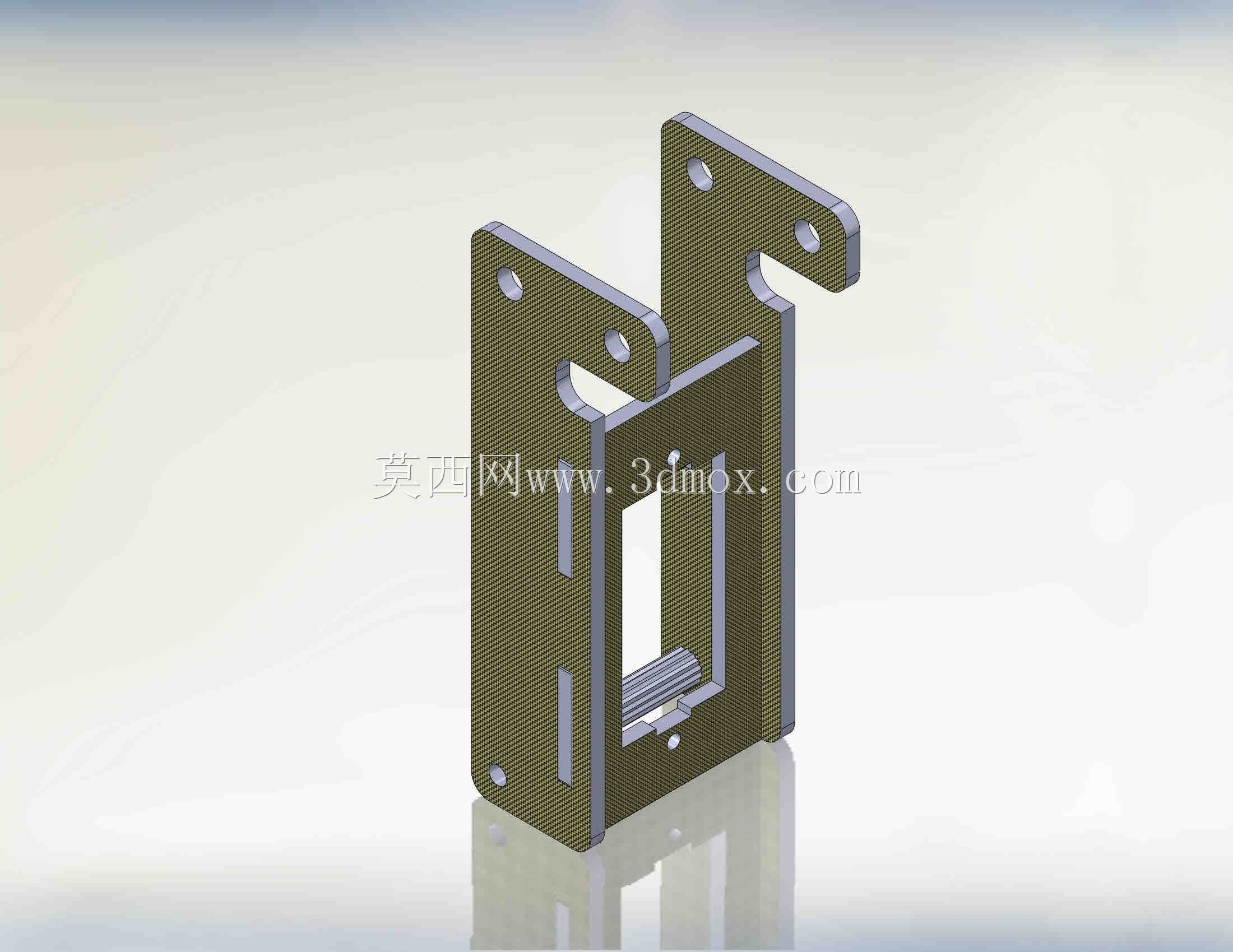

实际装配时,支架可以直接嵌入机架尾部的预留安装槽内,通过贯穿螺栓与上下层机架板锁为一体,不需要额外设计复杂的转接结构,舵机装入中部框体后,耳片通过两颗M2螺丝与立板锁付,输出轴直接连接倾转摇臂,整个装配环节不需要做二次修配,孔位的对位精度能控制在0.1mm以内,不会出现舵机安装偏斜导致的摇臂运动卡滞问题。针对户外飞行的复杂工况,支架的结构设计也考虑了耐振动性能,整体没有大跨度的悬空薄壁结构,所有受力位置都做了加强筋或者翻边处理,在持续的电机振动环境下不会出现共振问题,避免长期振动导致的螺丝松动、结构疲劳。
不同于四旋翼机型依靠不同电机的转速差实现姿态控制,三旋翼机型的航向控制完全依赖尾部舵机的倾转动作,这就要求支架在整个舵机行程范围内都不能出现结构干涉,设计时已经预留了足够的摇臂摆动空间,不管是舵机处于最大正倾角还是最大负倾角位置,摇臂与连杆都不会碰到支架本体,保证倾转动作的顺畅。同时支架的表面没有多余的凸起结构,能减少飞行过程中的气动阻力,对于追求飞行效率的固定翼与多旋翼结合的三角翼布局机型来说,减少不必要的气动阻力能明显提升飞行的稳定性与续航表现。
