小型项目用精密微型直流驱动电机

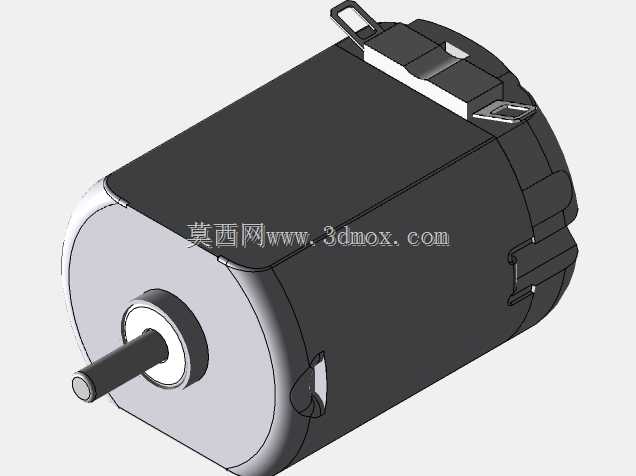

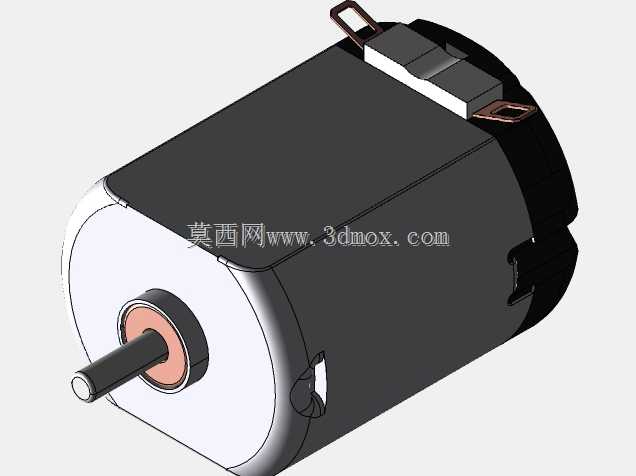

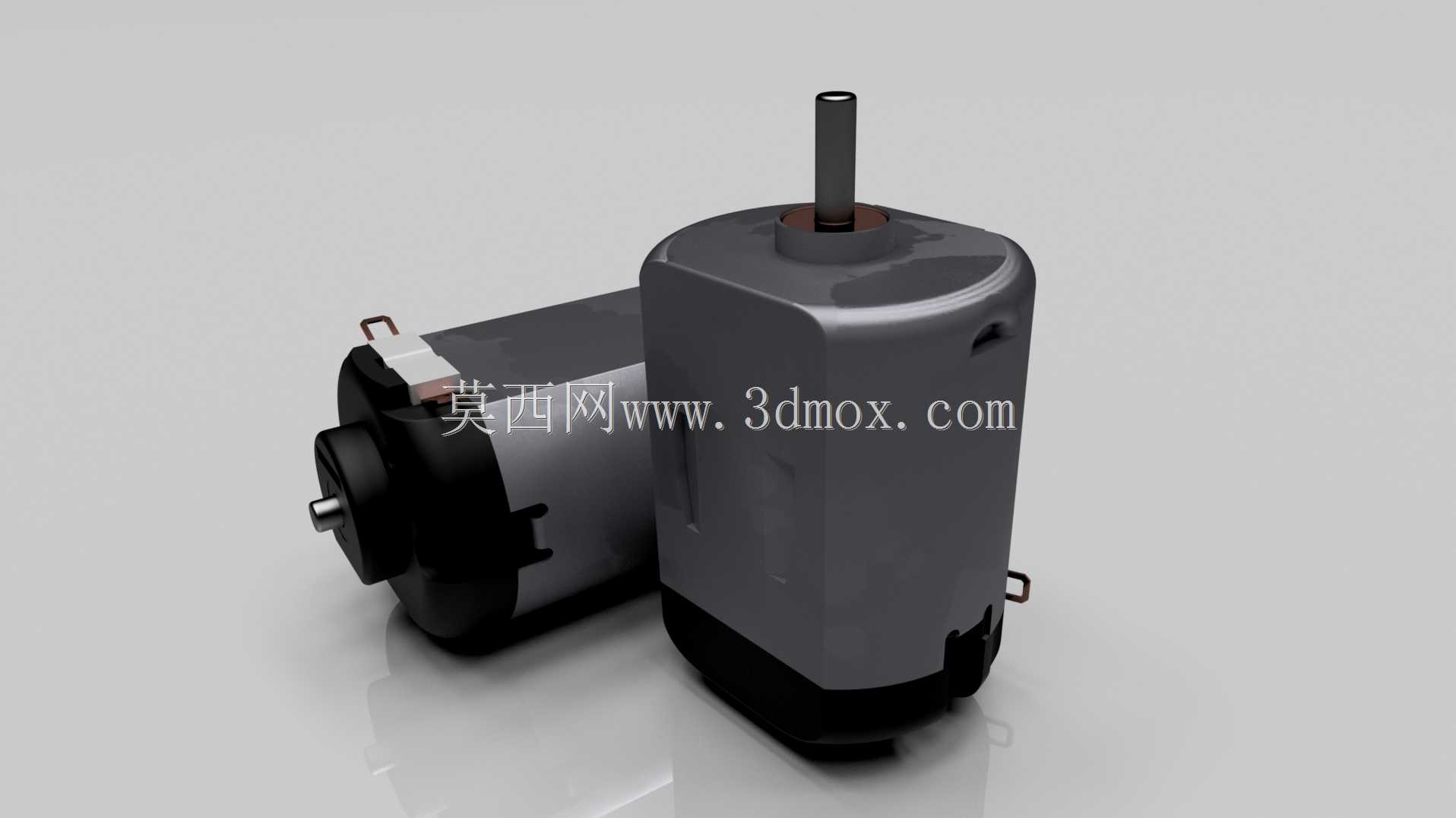

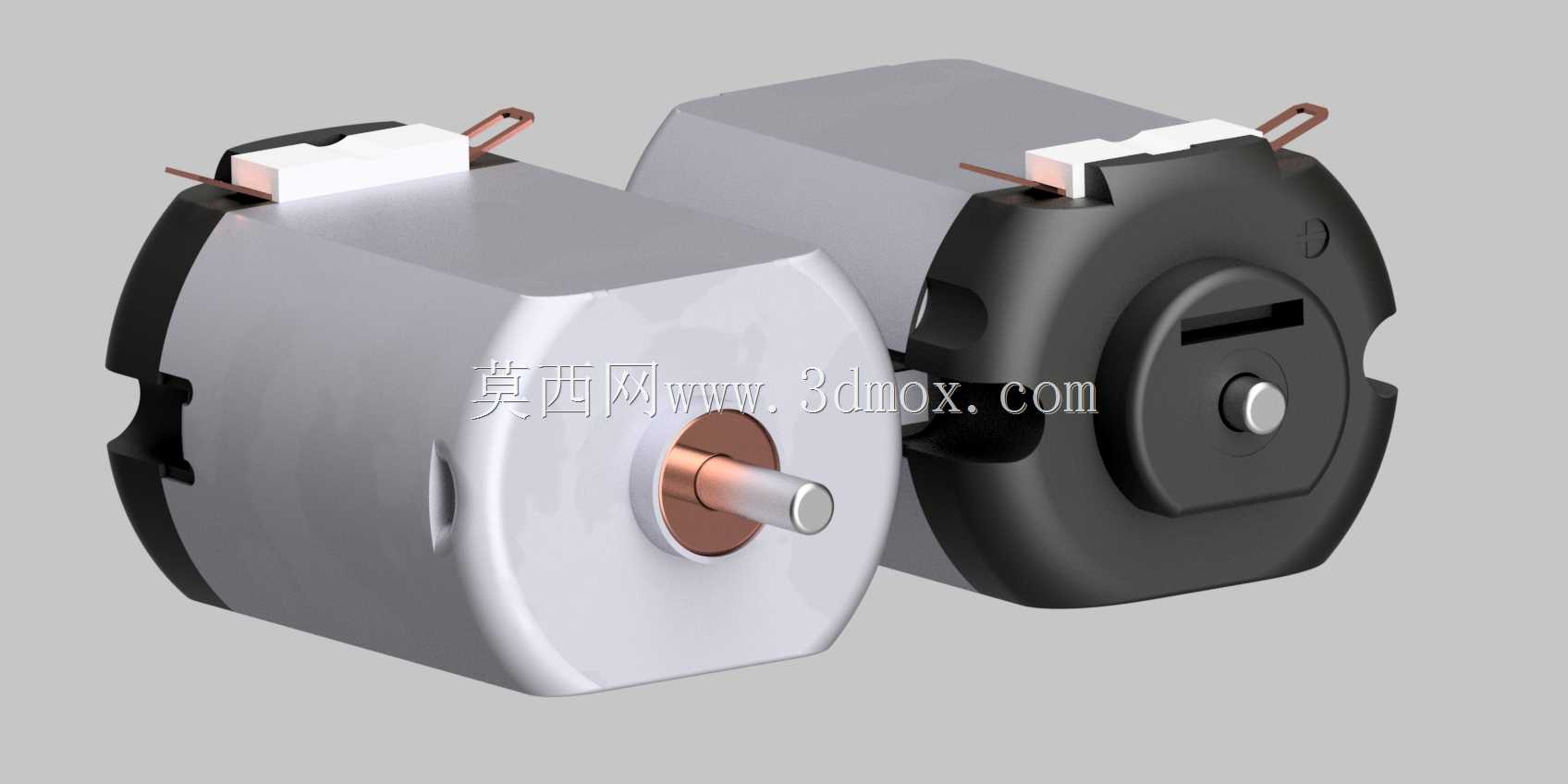

　　这类微型直流电机在民用小型电子设备、学生科创项目、桌面级小型自动化装置里的出镜率极高，很多做小型智能小车、桌面机械臂、自动门锁模组、手持小型电动工具的结构工程师，在选型阶段最先接触的就是这类尺寸紧凑的动力单元。不同于工业级大功率直流电机的厚重设计，这类微型电机的核心设计逻辑是在极小的安装空间内提供稳定的低转速大扭矩输出，同时兼顾供电门槛低、接线逻辑简单的特性，不需要搭配复杂的驱动电路就能直接通过低压直流电源实现启停与正反转控制，对非工业级的小型项目适配性极强。从结构设计层面看，这款电机采用了常见的方形机壳搭配端盖卡扣的装配形式，机壳主体采用冲压成型的镀锌钢板材质，既能够保证内部磁钢与转子的装配同轴度，

　　又能通过金属壳体实现一定的电磁屏蔽效果，避免电机运转时的碳刷电火花对周边的弱电传感器造成信号干扰。输出轴采用了铜套衬套的支撑结构，相比滚珠轴承结构成本更低，同时在低负载、间歇运转的使用场景下完全能够满足寿命要求，轴端的扁位设计可以直接配合塑料齿轮、同步带轮做传动连接，不需要额外做轴面滚花或者键槽加工，适配小型项目里常见的3D打印传动件、注塑小模数齿轮的装配需求。安装边界上，这类电机的机壳侧面预留了标准的安装固定孔位，两个带金属衬套的接线端子直接从端盖侧伸出，接线时不需要额外焊接插片，直接用杜邦线或者导线缠绕后做绝缘处理即可完成接线，机壳的整体外轮廓尺寸控制得非常紧凑，能够直接嵌入到3D打印的结构件安装槽内，

　　不需要额外设计复杂的固定压片或者支架，对小型项目的结构排布非常友好。实际使用场景中，这类电机常被用于小型传送带模组的动力输入、智能门锁的锁舌驱动、桌面云台的转动驱动、学生竞赛类机器人的行走动力，在负载不超过额定扭矩的工况下，运转噪音控制在可接受的范围内，不会出现明显的电磁啸叫。设计这款电机的三维模型时，需要重点关注机壳与端盖的配合公差，端盖的卡扣凸起与机壳的卡槽间隙需要控制在合理范围内，既保证装配时能够顺利卡合，又不会出现运转时端盖松动的问题；输出轴的伸出长度需要严格匹配实际选型尺寸，避免后续装配传动件时出现轴长不足或者过长干涉其他结构的问题；接线端子的位置与伸出高度也需要准确还原，方便结构设计时提前预留接线空间，

　　避免装配时导线被机壳或者周边结构件挤压破损。很多初次做小型项目结构设计的工程师容易忽略电机的运转发热问题，这类微型电机在连续堵转或者长时间满负载运转时，机壳表面会出现一定的温升，在做结构排布时需要注意不要将热敏元件紧贴电机机壳布置，同时要预留少量的散热间隙，避免热量堆积影响周边电子元件的使用寿命。另外这类电机的输出轴径向存在一定的装配间隙，在做高精度传动的场景下需要搭配轴承座做额外的轴端支撑，不能直接依靠电机自身的衬套承受径向负载，否则很容易出现衬套快速磨损、输出轴偏心抖动的问题。从传动适配性来看，这款电机的输出轴直径属于微型电机的通用标准尺寸，市面上可以直接采购到适配的小模数齿轮、硅胶联轴器、同步带轮等标准传动件，不需要单独定制加工传动连接部件，能够大幅缩短小型项目的开发周期，降低零部件采购成本。在做整机结构的安全设计时，需要注意电机的两个接线端子是裸露的金属结构，在整机装配完成后需要在接线位置做热缩管绝缘处理，避免接线端子触碰金属结构件造成电源短路，烧坏供电模块或者电机本身。
