镂空减重式三角直角靠尺结构设计

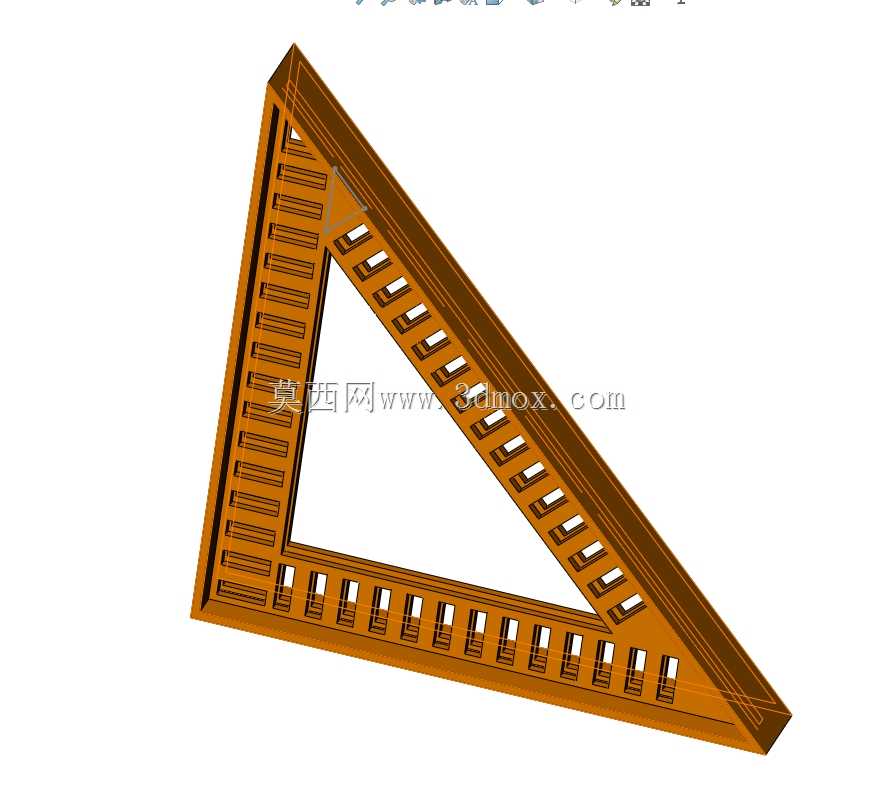

　　在机械加工划线、木工直角校验、钣金件拼合定位这类现场作业场景里，直角靠尺的使用频率远高于很多通用测量工具，不同于普通平板式三角尺，这款三角靠尺在结构上做了系统性的优化，完全贴合一线作业的实际需求。很多一线作业人员都有体会，实心三角尺长时间握持划线很容易造成手部疲劳，尤其是在大尺寸板材上连续作业时，工具自重带来的操作负担会直接影响划线精度，这款靠尺采用了沿尺身三边均匀排布的长条形镂空设计，在保证整体结构刚性的前提下大幅降低了自重，同时镂空的排布方向完全顺着尺身的受力路径，不会因为开孔造成直角边的形变，哪怕是靠在工件边缘施加一定的抵紧力，尺身也不会出现肉眼可见的弯曲变形，能始终保证直角基准的准确性。

　　从设计思路上看，这款靠尺没有采用市面上常见的加厚实心结构，而是通过三角形本身的结构稳定性来实现刚性保障，三条边的截面做了等宽的加强筋设计，筋条厚度均匀，在注塑或者机加工成型的时候不会出现壁厚不均导致的变形，直角顶点位置做了小范围的加厚处理，避免日常使用中磕碰造成顶点崩缺，毕竟直角顶点是整个靠尺的基准核心，一旦出现磨损缺角，整个量具的测量精度就会直接失效。尺身的两个直角边都做了窄边直面设计，划线的时候笔或者划针可以紧密贴合尺边，不会因为边缘倒角过大造成划线偏移，斜边则做了轻微的圆角过渡，握持的时候不会硌手，长时间手持作业的舒适度有明显提升。

　　在实际用途上，这款靠尺可以覆盖多类作业场景：木工拼板时可以用来校验两块板材的拼接垂直度，快速定位直角拼接位置；钣金划线时可以靠在板材边缘划出垂直于边的定位线，不需要额外调整角度；设备安装调试时也可以用来快速校验两个安装面的垂直偏差，作为粗调阶段的快速校验工具，比百分表类精密量具更高效。考虑到现场使用的复杂环境，尺身的镂空设计还能减少积屑，加工产生的铁屑、木屑不会堆积在尺面上，每次使用后只需要简单擦拭就能清理干净，不会因为碎屑垫在尺身和工件之间造成测量误差。

　　从安装边界和尺寸适配的角度看，这款靠尺的直角边长度比例经过优化，短边长度刚好适合单手握持时的虎口跨度，长边长度则覆盖了常见的中小型工件测量需求，不需要频繁移动靠尺就能完成大部分常规尺寸的直角校验。尺身的厚度控制在合理范围，既不会因为过薄导致边缘割手，也不会因为过厚造成划线时笔的倾斜角度过大，影响划线精度。在结构细节上，所有镂空的边缘都做了去毛刺处理，不会出现划手的问题，尺身的两个测量面都做了平面度校验，保证靠在工件表面时不会出现缝隙，测量基准的可靠性有充足保障。不同于很多追求花哨功能的测量工具，这款靠尺的设计完全围绕一线作业的实际痛点展开，没有多余的附加结构，每一处结构设计都对应实际使用中的具体问题，不管是作为日常划线的辅助工具，还是作为直角校验的快速量具，都能稳定发挥作用，结构简单但实用性极强，适合各类需要直角基准定位的作业场景使用。
