传感器配套褶边钢型材下摆结构

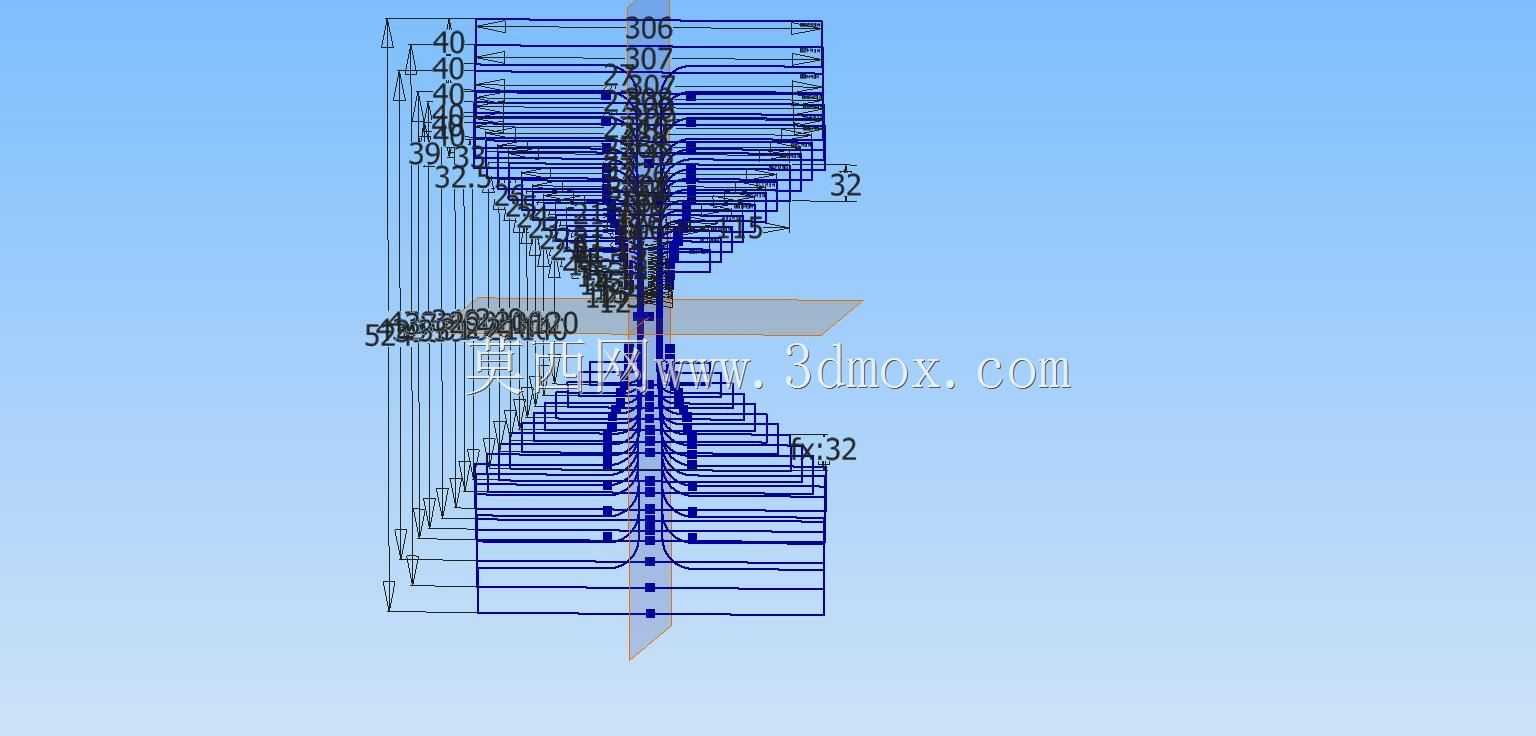

　　在工业传感检测的现场安装场景里，这类褶边结构的钢型材下摆部件，常作为传感器安装支架的配套承力构件使用，尤其适配需要对型材做边缘折边强化、同时预留传感器走线或安装位的设备机架改造、产线传感点位布设场景。不同于普通平直型钢型材，该结构通过连续的褶边压型处理，在不额外增加型材壁厚的前提下，大幅提升了型材截面的抗扭刚度与抗弯承载力，避免传感器安装后因机架振动出现检测点位偏移、信号波动的问题。从结构设计逻辑来看，整个褶边轮廓的尺寸标注完全围绕型材安装的边界约束展开，上下对称的褶边排布，既保证了型材下摆部分与上部机架连接时的贴合度，也让两侧的折边形成天然的走线槽位，传感器的信号线缆可以顺着褶边形成的凹槽排布，无需额外加装线槽配件，

　　减少现场安装的辅件使用量。实际应用中，这类结构多用于自动化产线的物料到位检测、位置校准传感器的安装支撑，比如输送线侧方的光电传感器安装支架，就可以采用该褶边型材下摆作为底部支撑，利用褶边的卡槽结构直接卡入输送线的铝型材框架，不需要额外打孔攻丝，调整传感器位置时只需要松开紧固件滑动型材即可，适配产线频繁换型时的传感点位快速调整需求。设计过程中，褶边的每一段折弯尺寸都经过受力校核，最外侧32mm的折边宽度刚好匹配常用的M6安装螺栓的操作空间，中间连续的40mm间距褶边，既保证了型材整体的直线度，也让不同位置的传感器安装孔位都能落在实体筋位上，避免安装时出现型材局部变形。从安装边界来看，

　　该型材下摆的总宽度控制在常规输送线侧梁的安装尺寸范围内，上下对称的结构让其既可以作为下支撑件使用，翻转后也能作为上压条使用，适配不同安装方向的传感器固定需求，褶边形成的加强筋结构，让型材在1.5米的悬空跨度下，挠度变形量控制在0.2mm以内，完全满足高精度传感器对安装基准稳定性的要求。现场使用时，该结构的褶边边缘都做了圆弧过渡处理，不会划伤传感器线缆的绝缘层，连续的压型结构也让型材整体的共振频率避开了常规产线电机的振动频率区间，减少传感器因共振出现的误触发情况。不同于定制焊接的支架结构，这种一体压型的褶边型材下摆，不需要现场做焊接打磨处理，所有安装孔位都可以在压型完成后一次加工成型，安装时只需要配套标准紧固件即可完成装配，大幅缩短传感点位的安装调试周期，尤其适合汽车零部件装配线、物流分拣线这类需要布设大量传感器的场景，既可以作为独立的支撑构件使用，也可以多段拼接组成长距离的传感器安装导轨，适配不同长度的检测区间需求。
