户外壁挂式金属储物信箱结构设计

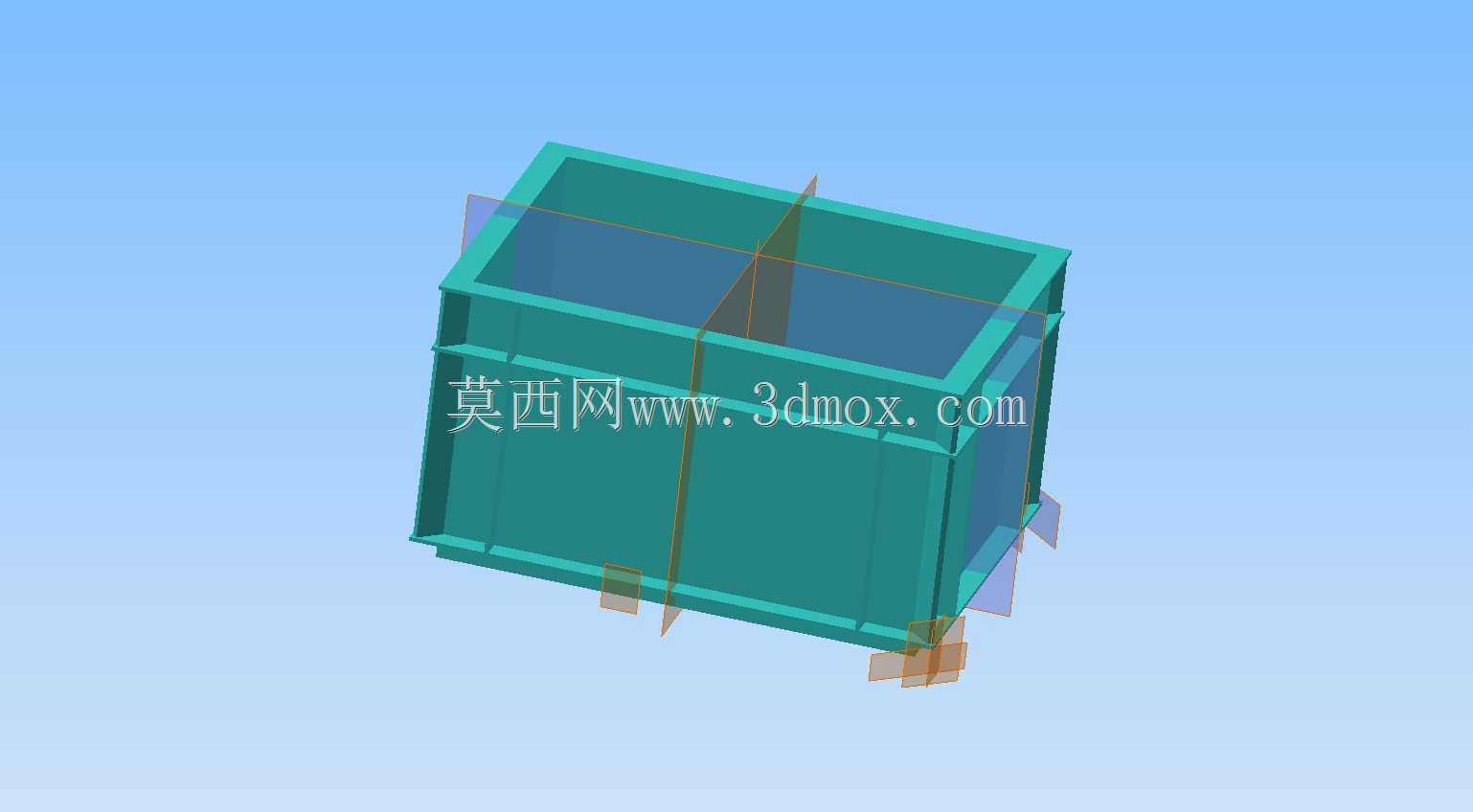

　　做户外壁挂类箱体结构设计的时候，最先要锚定的是安装场景的边界约束，这类箱体常被用于小区单元墙面、厂区外墙、公共建筑出入口侧墙等位置，需要兼顾安装牢固度、内部储物空间利用率以及户外环境下的结构耐用性。本次设计的箱体外形尺寸为400mm×300mm×220mm，这个尺寸区间是经过多场景适配验证的：400mm的横向宽度可以容纳常规A4幅面的信件、报刊、小型快递函件平置放入，不会出现文件弯折的情况；300mm的竖向高度预留了足够的堆叠空间，日常投放的函件、通知、小型包裹可以分层码放，不会因为单次投放量稍大就出现箱门卡滞；220mm的进深是结合壁挂安装的安全边界确定的，这个深度不会因为箱体过于突出墙面，造成过往行人磕碰，同时也能保证内部有效储物深度达到200mm以上，满足绝大多数常规函件、小型物品的存放需求。

　　从结构设计思路来看，这类箱体采用钣金折弯拼焊的主体结构，所有棱边都做了R3的圆角折弯处理，一方面是避免钣金锐边在安装、开箱取件过程中划伤操作人员或取件用户，另一方面折弯形成的加强筋结构可以大幅提升薄钣金箱体的整体刚性，不需要额外增加内部加强筋就能保证1.2mm厚冷轧钢板成型后的箱体，在满负载存放物品时不会出现侧壁鼓胀、变形的问题。箱体的四个安装角位都预留了向外延伸的安装耳，安装耳上开有φ8的安装过孔，安装时可以直接通过膨胀螺栓将箱体固定在混凝土墙面或砖混墙面上，安装耳与箱体主体为一体折弯成型，不存在焊接脱落的风险，每个安装耳的承重能力可以达到15kg以上，四个安装点完全可以满足箱体满载后的承重需求，即使长期在户外受风载影响也不会出现松动脱落的问题。

　　箱体的上口边缘做了向内的翻边结构，这个结构有两个实际作用：一是提升箱体上口的结构强度，避免敞口位置因为长期受力出现变形，二是在配套箱盖安装后，翻边可以形成挡水结构，雨天时雨水会顺着翻边外侧流下，不会渗入箱体内部打湿存放的信件物品。箱体内部没有设置多余的分隔结构，保持了完整的敞口储物空间，用户可以根据实际使用需求自行加装分隔板，用来区分不同类型的存放物品，比如将报刊、信件、小型快递分开存放，提升空间使用的灵活性。

　　在实际应用场景中，这类箱体除了作为传统的居民信箱使用外，还可以作为厂区的文件投递箱、公共区域的意见收集箱、户外设备的外置接线防护箱使用，因为其规整的长方体结构和标准化的安装尺寸，在很多需要壁挂式封闭储物的场景都能适配。设计时特意将箱体的侧壁垂直度控制在0.5mm以内，保证批量生产时的互换性，不管是作为单个箱体独立安装，还是多个箱体并排组合成信报箱群，都能保证拼接缝隙均匀，外观整齐。箱体底部预留了两个φ5的漏水孔，这两个孔的位置靠近箱体侧壁最低点，即使有少量雨水渗入或者清洁时残留的积水，都可以通过漏水孔自然排出，不会在箱体底部积存造成钣金锈蚀，延长箱体的户外使用寿命。

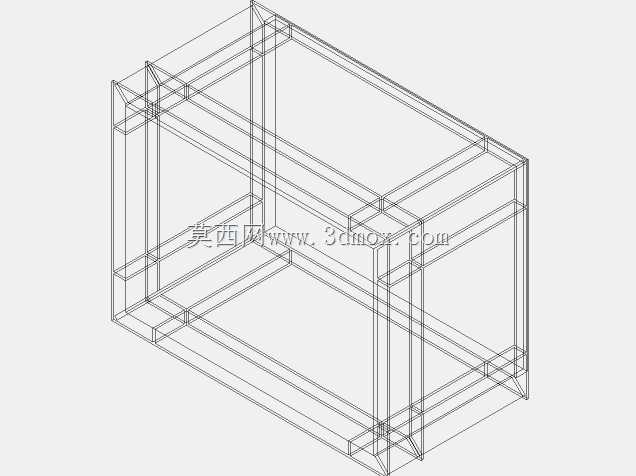

　　从建模的细节处理来看，所有钣金折弯的止裂槽都做了标准化处理，折弯半径匹配常规钣金加工的刀具参数，不需要工厂额外定制刀具就能直接加工生产，焊接位置都设计在箱体的非外观面，焊接后打磨平整即可进行表面喷涂处理，外观面不会出现焊痕影响整体美观。箱体的配合尺寸都预留了合理的公差间隙，配套箱盖安装后开合顺畅，不会出现过紧卡滞或者间隙过大晃动的问题，即使在低温环境下钣金出现轻微冷缩，也不会影响箱门的正常开合。
