海德堡印刷机涂布功能改造结构设计

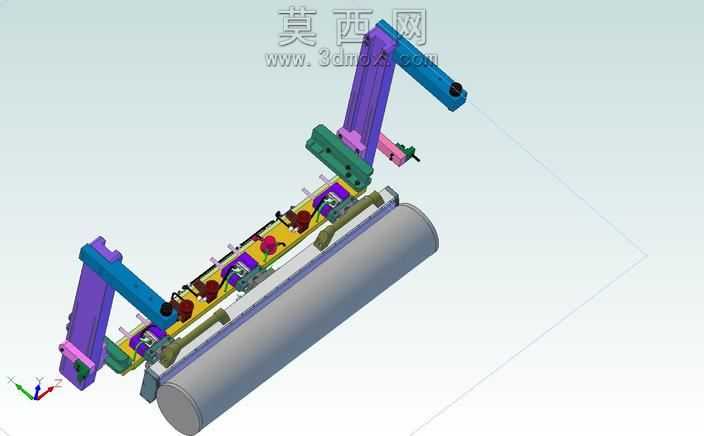

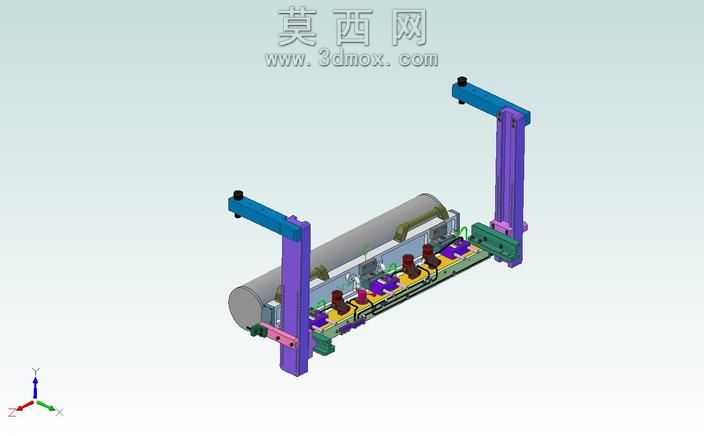

本模型为针对海德堡印刷机进行涂布功能加装的改造结构三维设计，整体采用三维参数化建模方式完成，完整还原了改造加装部分的所有零部件结构与装配关系。建模过程中严格遵循原有印刷机的安装接口尺寸，确保改造部件可直接适配原有设备的安装位，无需对原有设备主体进行大规模破坏性改动。模型中两侧的紫色立式支撑立柱采用高强度结构钢材质设定，搭配顶部横向蓝色安装悬臂，形成稳定的门架式支撑结构，为整套涂布执行组件提供可靠的安装基准与结构支撑，悬臂与立柱之间设计有可调节的连接结构，可根据实际生产中的涂布幅面、涂布辊位置需求进行横向与竖向的位置微调，适配不同规格的印刷涂布作业需求。中部的涂布执行单元集成了涂布辊、供料管路、定位压块、调节组件等多个功能模块，各零部件之间的装配间隙、连接方式均按照实际机械加工与装配要求进行设定，所有紧固件、定位件均采用标准件模型调用，保证设计的可加工性与可装配性。渲染阶段针对不同零部件赋予了对应真实材质，金属结构件采用磨砂金属材质表现加工后的金属质感，管路组件采用深色工程塑料材质，涂布辊表面采用哑光橡胶材质还原真实涂布辊的表面特性，整体渲染效果清晰区分不同功能部件，直观展示整套改造结构的布局逻辑。设计思路上以最小化改动原有设备为核心原则，将整套涂布功能组件设计为独立的外挂式模块，通过底部的安装连接板与原有印刷机的对应工位进行固定，既实现了在原有印刷机上新增精确涂层涂布的功能，又保留了原有印刷机的全部原有功能，设备可根据生产需求在印刷功能与涂布功能之间快速切换，有效降低了企业新增专用涂布设备的采购成本，提升了原有设备的功能覆盖范围与生产利用率。模型中还完整呈现了各管路的排布走向、线缆的布设路径，避免实际安装过程中出现管路干涉、线缆磨损等问题，所有活动调节部位均预留了足够的操作空间，方便后期设备调试与日常维护作业。
