人体工学优化剪式千斤顶结构设计

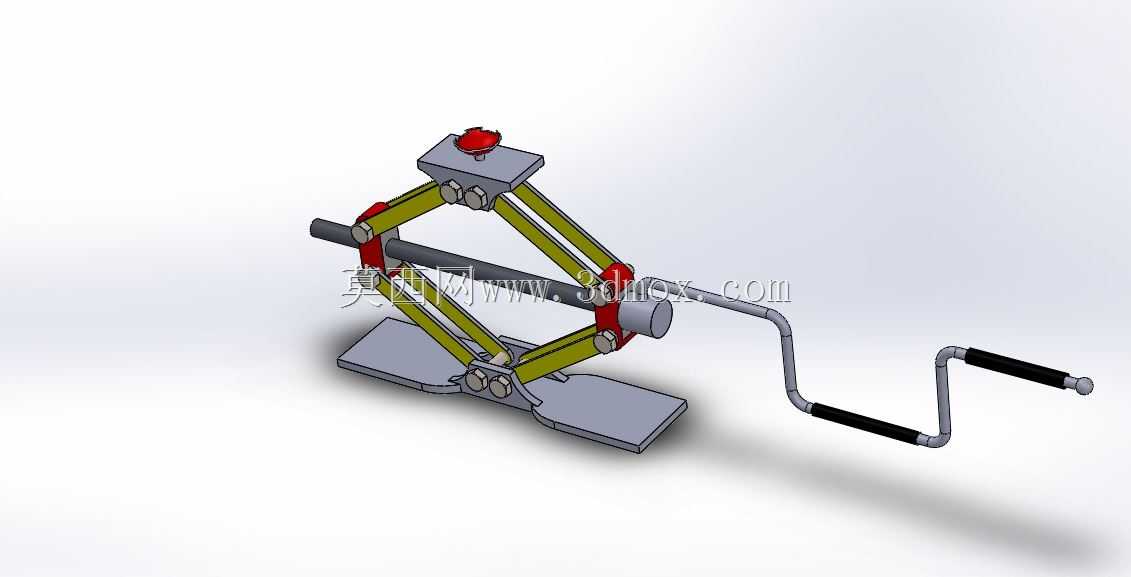

　　日常车辆维保、小型设备抬升作业场景里，剪式千斤顶是普及率极高的手动起重器具，传统剪式千斤顶的操作摇把多为直杆结构，作业时操作人员需要俯身贴近车身，手腕保持别扭的扭转角度，连续转动摇把的过程中很容易出现腕部酸痛、发力不畅的问题，尤其是在户外非平整路面作业时，不合理的操作力臂设计还会增加操作滑脱、摇把回弹伤人的风险。这款优化设计的剪式千斤顶，核心调整方向就落在操作端的人体工学适配层面，没有改动剪式连杆的核心承重结构，保留了剪式千斤顶折叠后体积小巧、便于随车收纳的传统优势，只针对操作交互部分做了结构迭代。

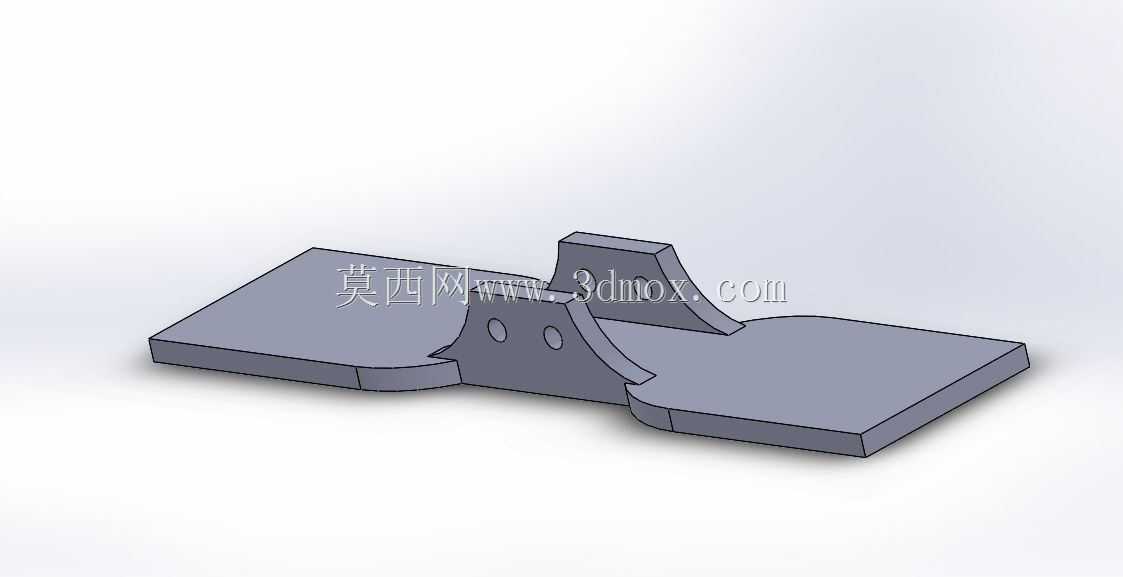

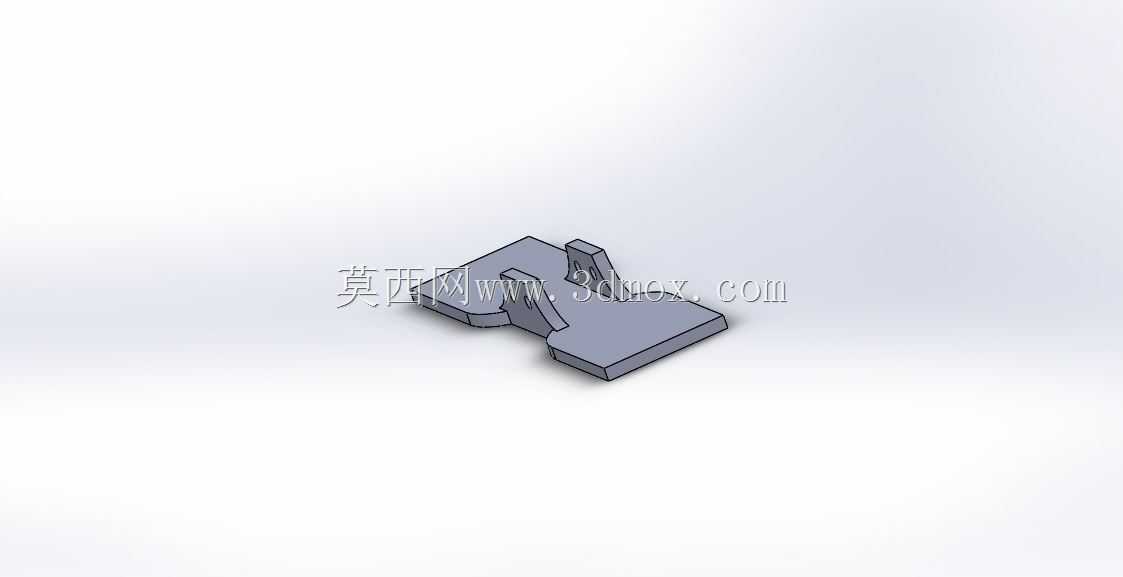

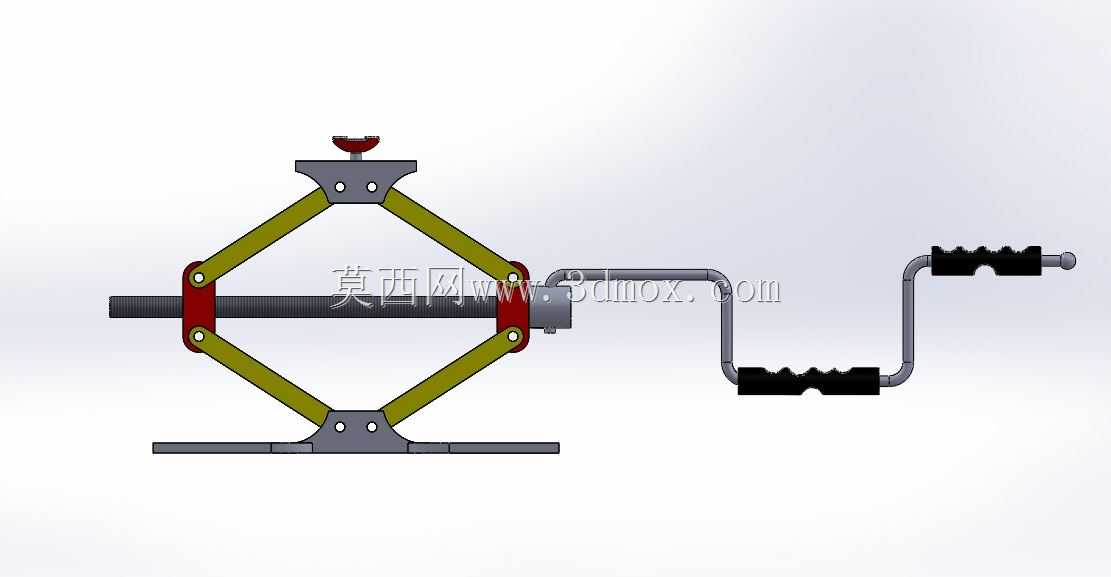

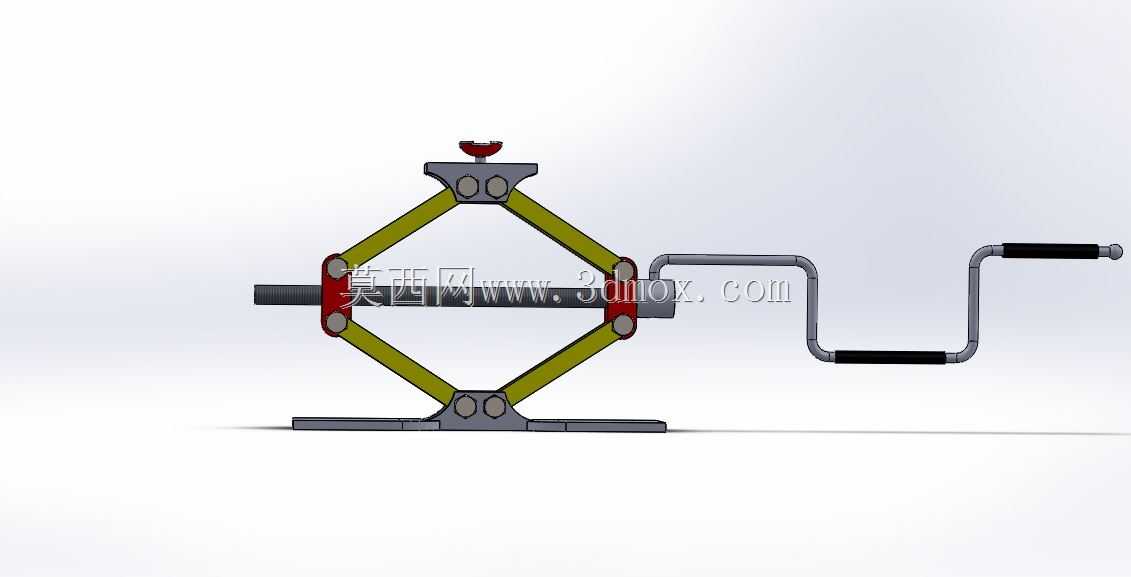

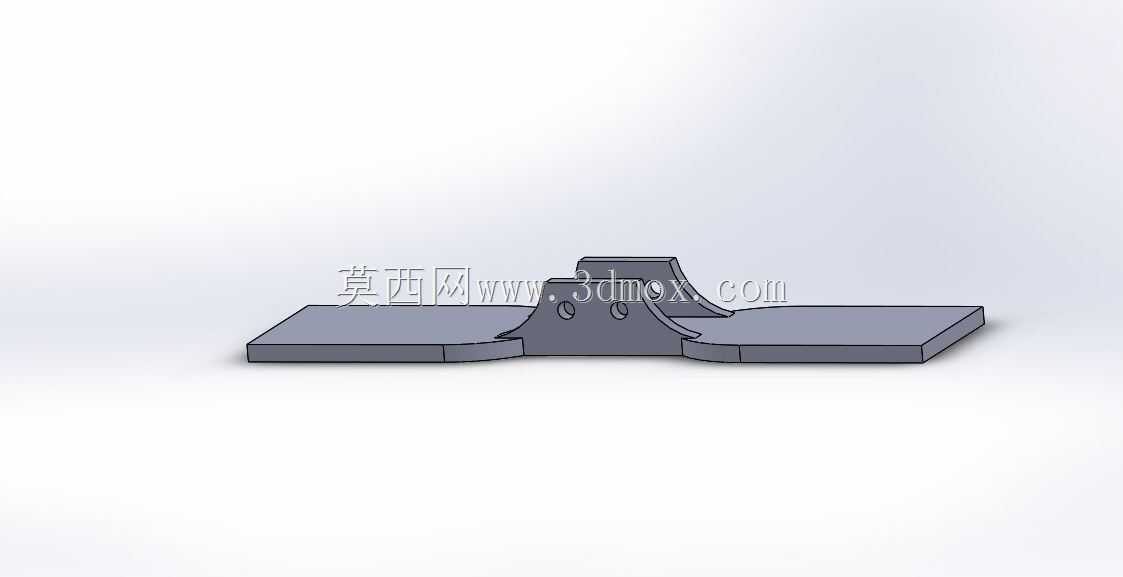

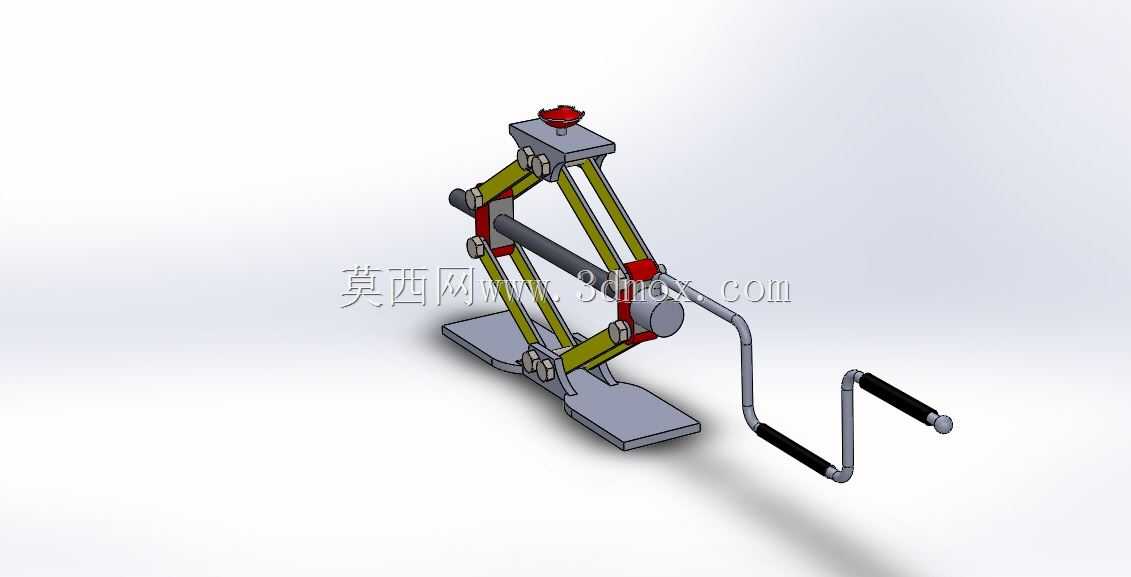

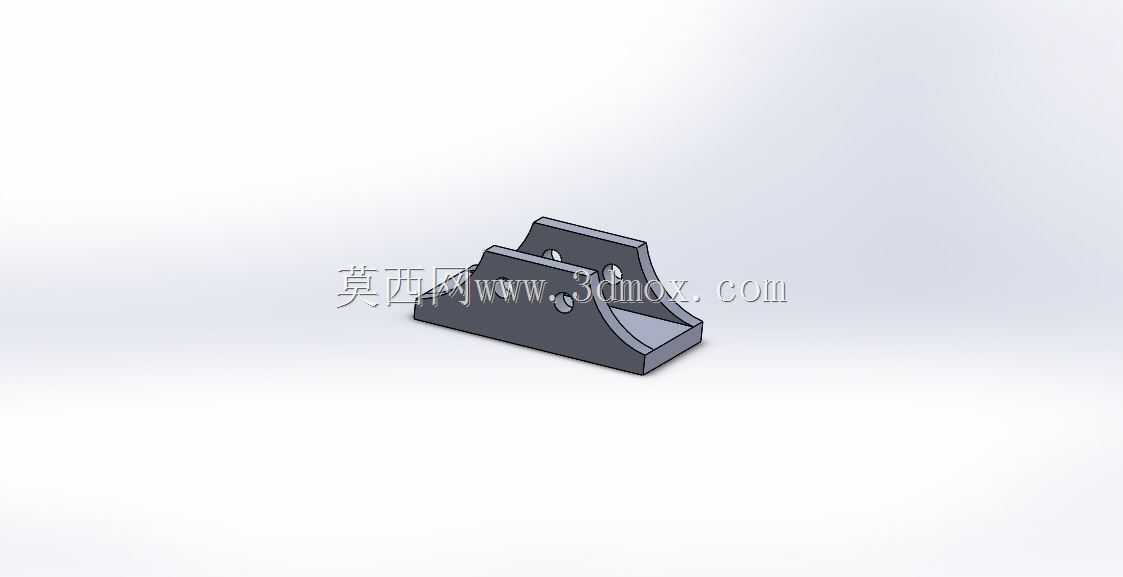

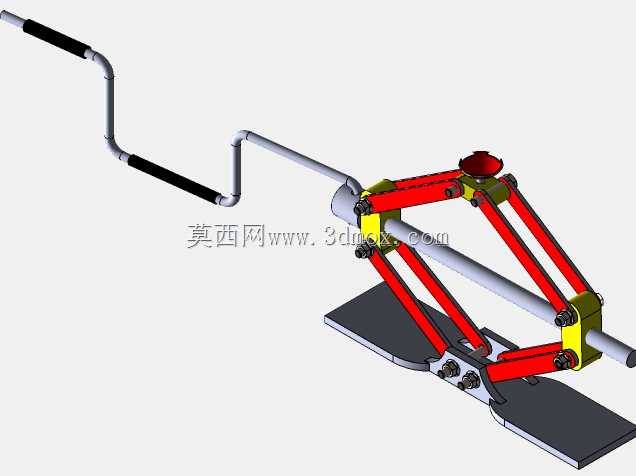

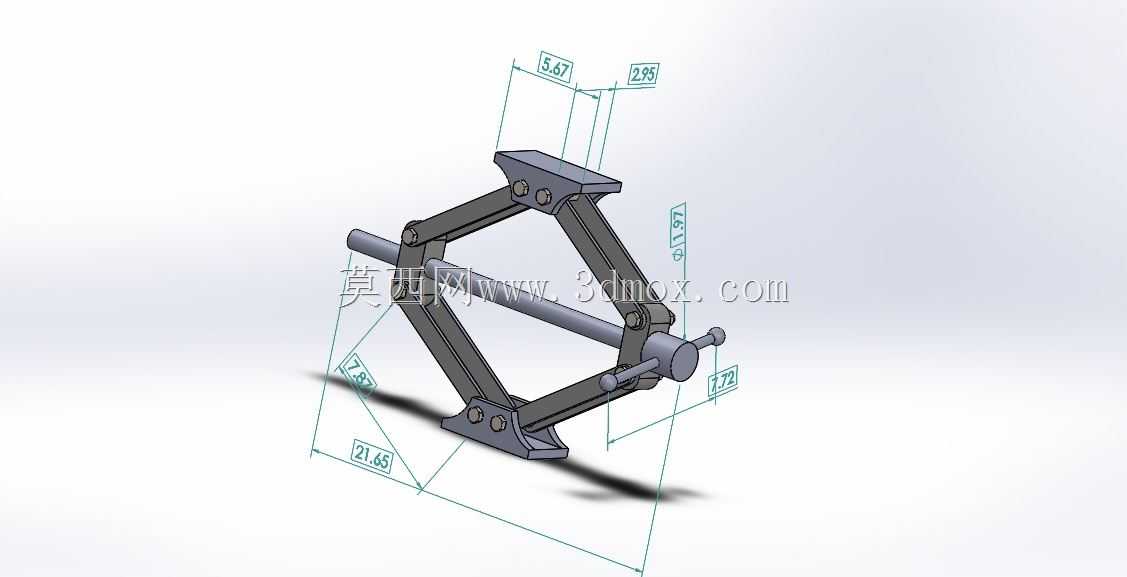

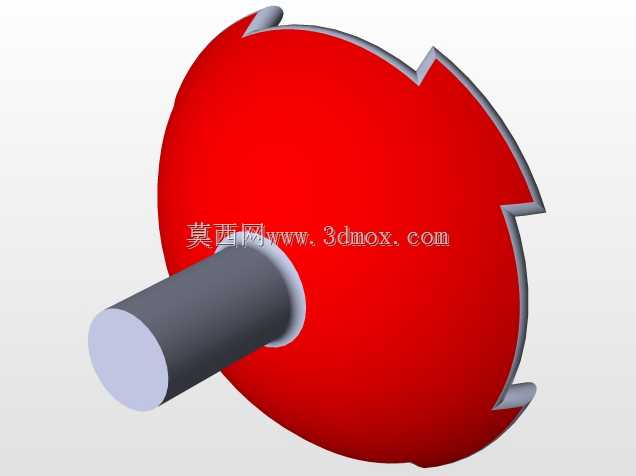

　　从结构逻辑来看，整套剪式承重臂采用对称铰接的菱形连杆布局，底部支撑座做了加宽的平板外翻设计，接触地面的支撑面边缘做了小角度的倒角过渡，避免在松软沥青路面、铺装地砖上作业时支撑边压坏地面，同时增大接触面积降低接地比压，减少作业过程中底座侧滑的概率。顶部的承托头采用带防滑齿的弧形凹槽结构，能够贴合车辆底盘的加强筋凸起，抬升过程中不会出现承托点滑移的问题，承托头和顶部铰接座之间预留了小角度的万向摆动间隙，哪怕地面存在3度以内的倾斜，承托面也能完全贴合被抬升物体的底部接触面，避免局部应力集中刮伤底盘漆面。

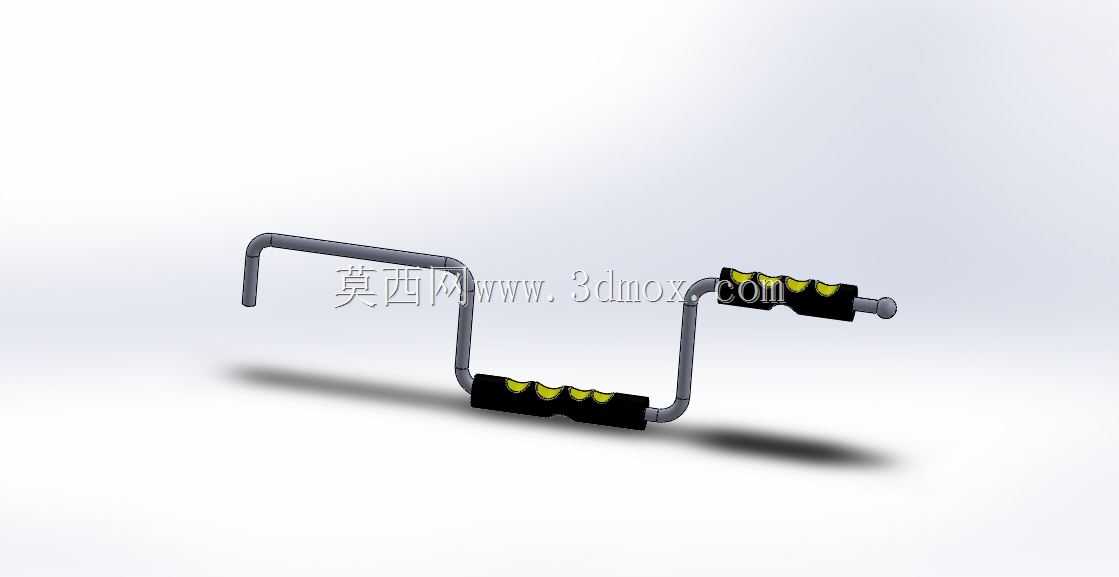

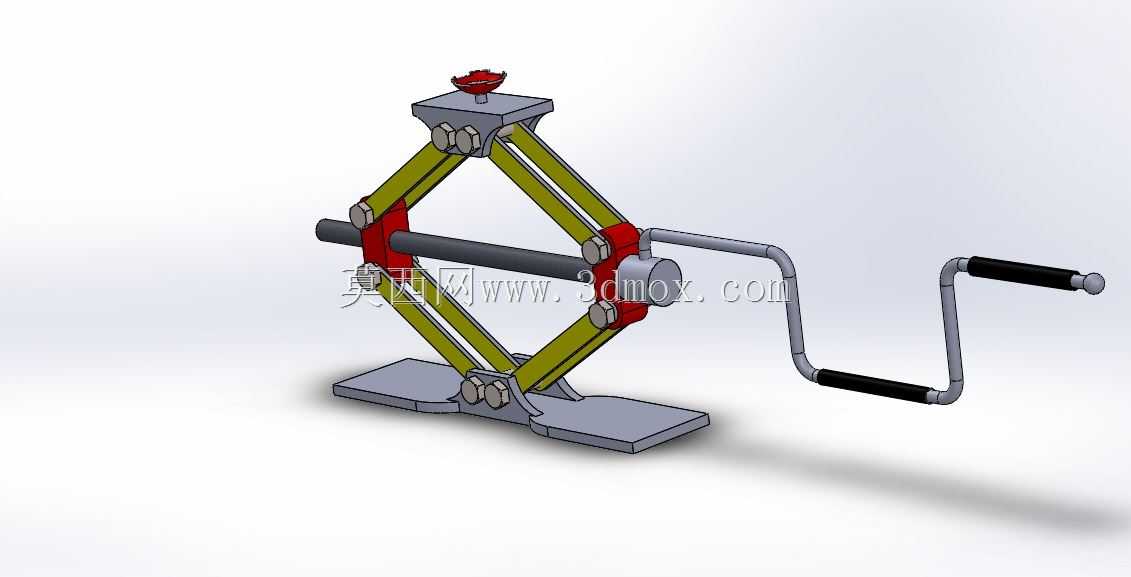

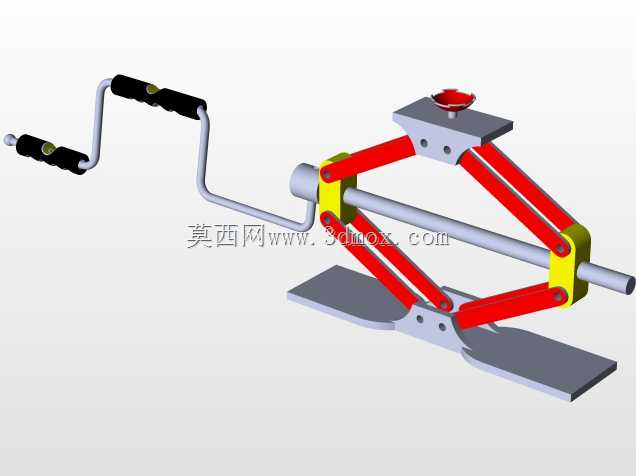

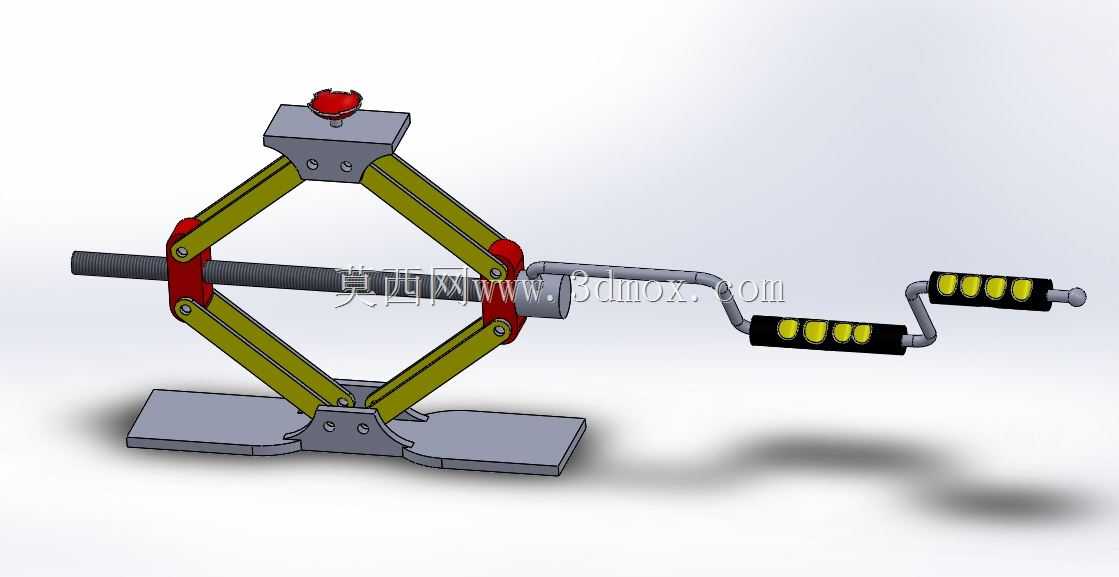

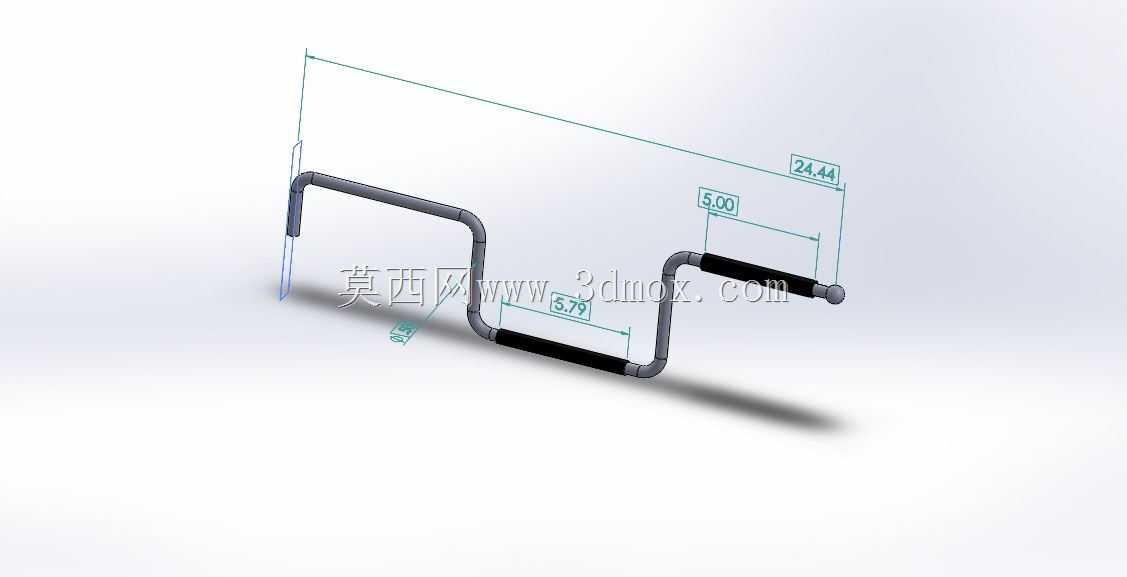

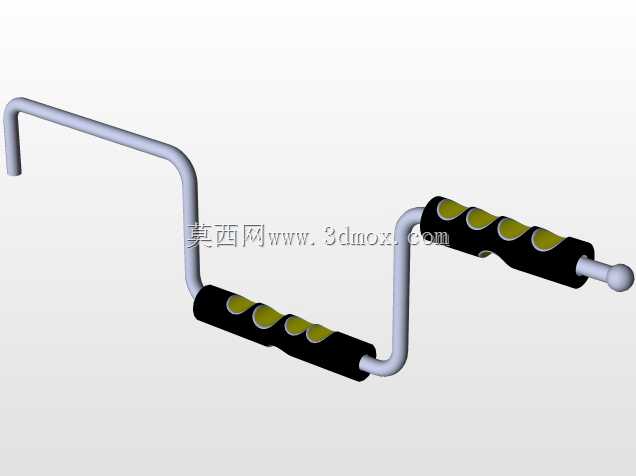

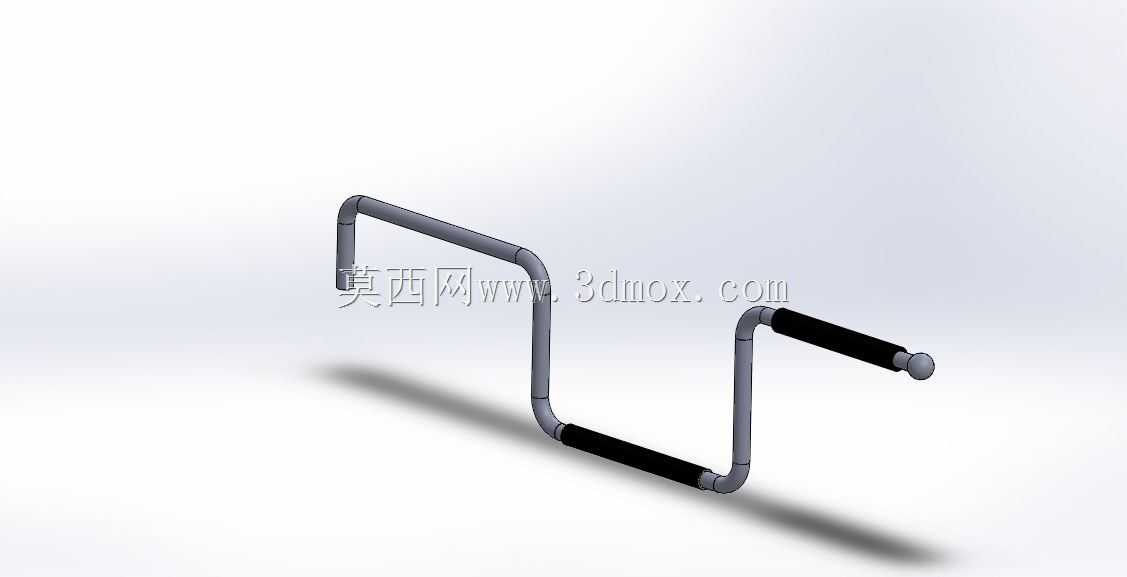

　　核心的螺旋传动副布置在菱形连杆的中间铰接轴位置，传动丝杠采用梯形螺纹设计，具备自锁特性，当抬升到指定高度停止转动摇把时，螺纹副的自锁角度能够保证承重状态下不会出现自动回落的问题，不需要额外加装锁止销结构。和传统直摇把不同的是，这款设计的摇把采用了两段式弯折结构，操作端的握把位置和丝杠输入轴之间做了偏心距设计，操作人员站立在千斤顶侧方时，不需要大幅度俯身，手腕可以保持自然伸直的状态转动摇把，握把位置套有两段防滑橡胶套，橡胶套表面做了周向的防滑凸纹，即使手上沾有油污、汗水，也能稳定握持发力，摇把的末端做了球形的限位挡头，避免转动过程中手从握把末端滑脱。

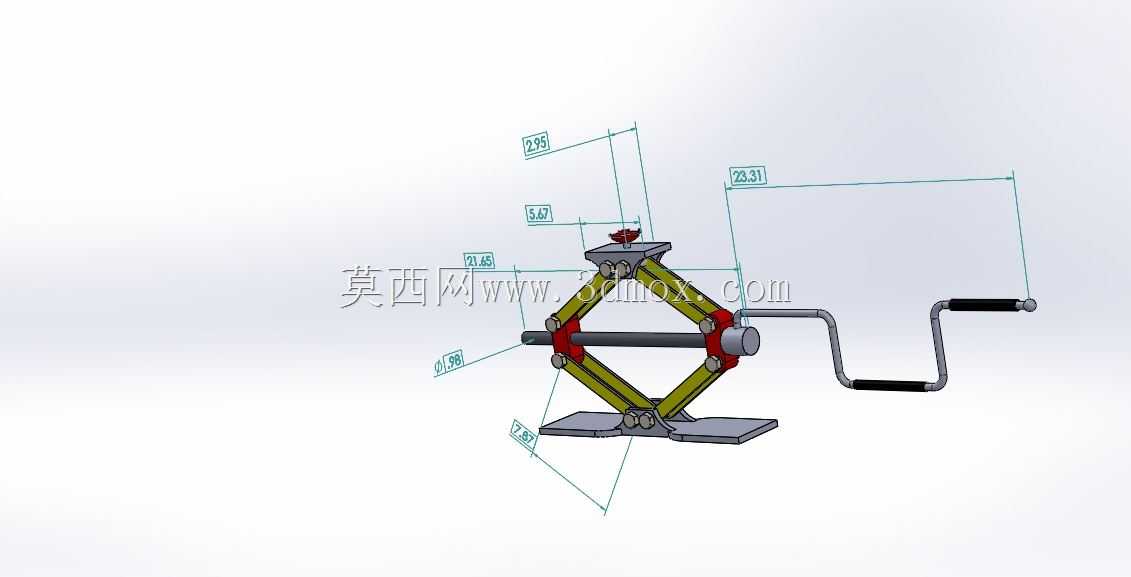

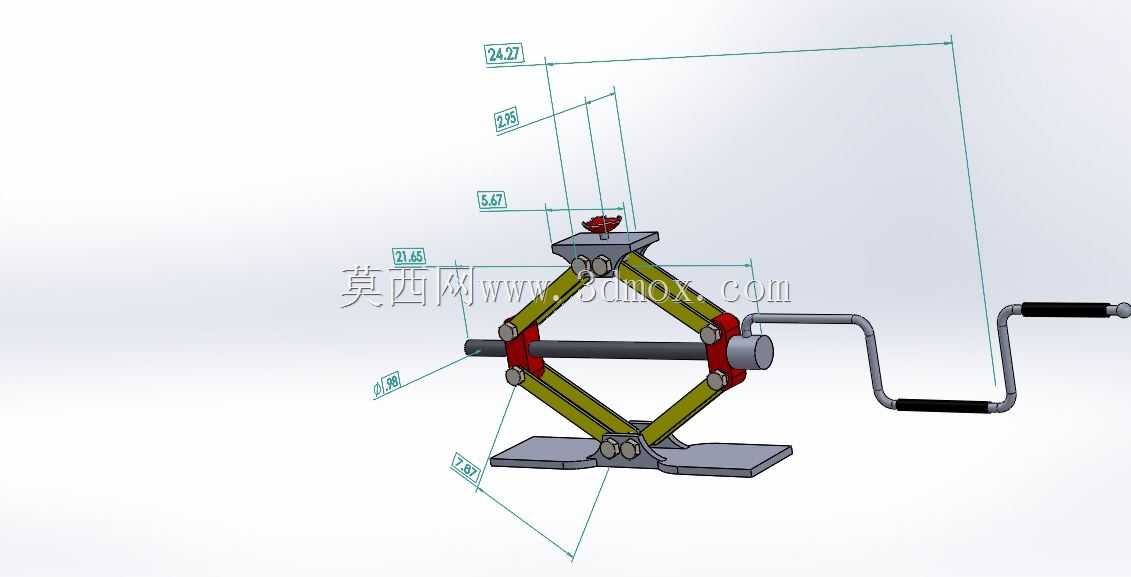

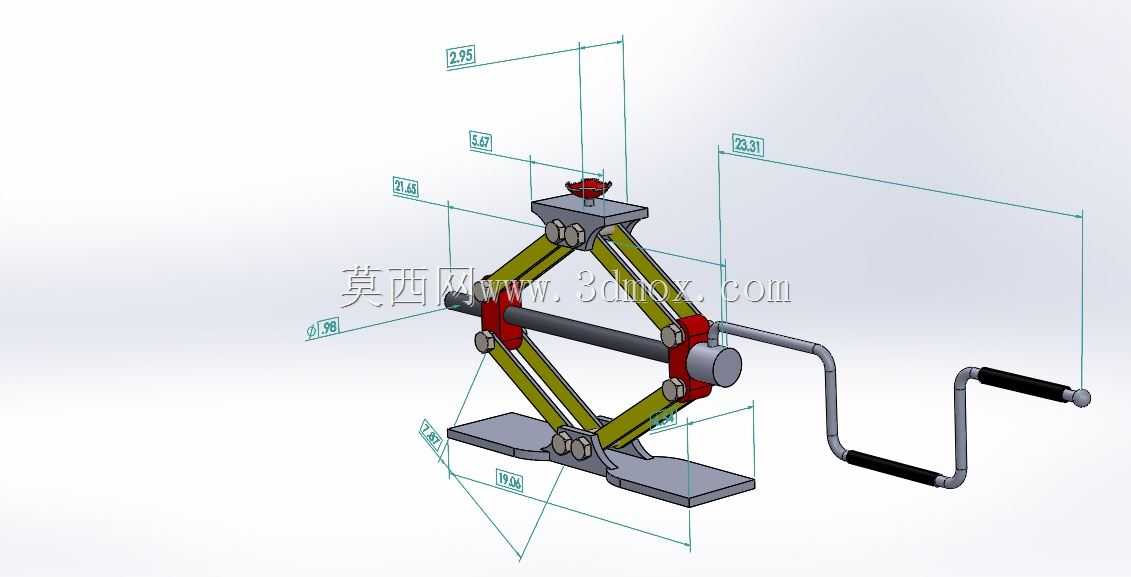

　　从安装边界尺寸来看，折叠状态下整套千斤顶的总高度不超过100mm，能够轻松放入家用轿车后备箱的备胎槽储物格，不会占用额外的储物空间，完全展开后的最大抬升高度可以达到450mm，能够覆盖绝大多数家用轿车、城市SUV的底盘抬升需求，满足换胎、底盘检查、刹车片更换等常规维保作业的高度要求。摇把的总长度控制在400mm以内，转动作业时的操作半径不会超过300mm，在车辆旁边的狭窄空间里也能完成摇转操作，不会因为摇把过长被车身侧裙、路边道牙挡住转动行程。

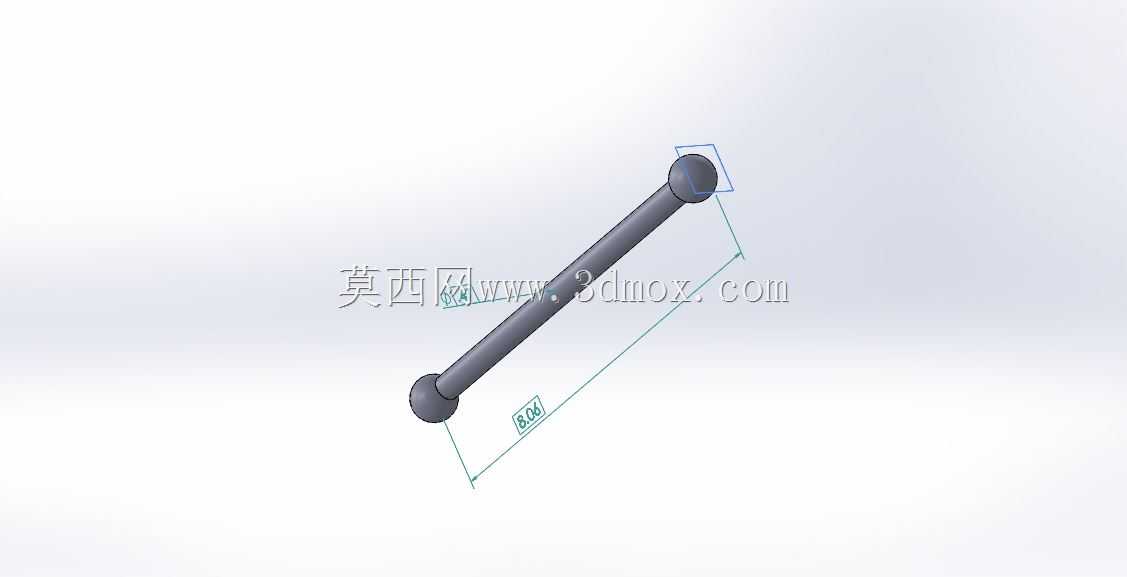

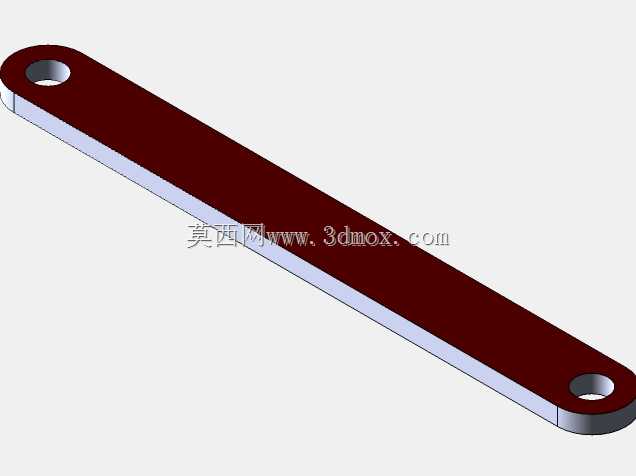

　　在受力传递的设计细节上，所有铰接点的销轴都做了表面淬火处理，提升铰接位置的耐磨性能，连杆臂采用冲压成型的槽型截面，在不增加板材厚度的前提下提升臂身的抗弯曲强度，整体额定承重可以达到1.5吨，完全适配家用乘用车的抬升承重需求。摇把和丝杠输入端的连接采用快拆式的卡扣结构，不需要使用时可以将摇把从丝杠上取下，和折叠后的千斤顶本体一同收纳，避免摇把突出硌坏后备箱内的其他物品。作业过程中，操作人员施加在摇把上的切向力通过弯折的力臂传递到丝杠上，相比传统直摇把，相同抬升力下需要施加的操作力降低了约15%，连续转动十多圈将车辆抬升到换胎高度时，腕部和手臂的疲劳感明显降低，哪怕是力量较小的使用者也能独立完成抬升操作。

　　考虑到户外作业的复杂工况，所有金属结构件表面都做了喷塑防锈处理，能够抵御雨水、路面积雪融雪剂的腐蚀，延长器具的使用寿命，铰接位置预留了润滑脂注油孔，定期加注润滑脂就能保证连杆铰接、螺纹传动的顺畅性，避免长期放置后出现锈蚀卡滞的问题。底部支撑座的四个角做了小圆角处理，收纳拿取时不会划伤手部或者车内饰件，顶部承托头的防滑齿高度控制在2mm，既能够保证防滑效果，也不会因为齿高过大在底盘接触位置留下过深的压痕。
