汽修作业用三角支撑车轴稳固架结构

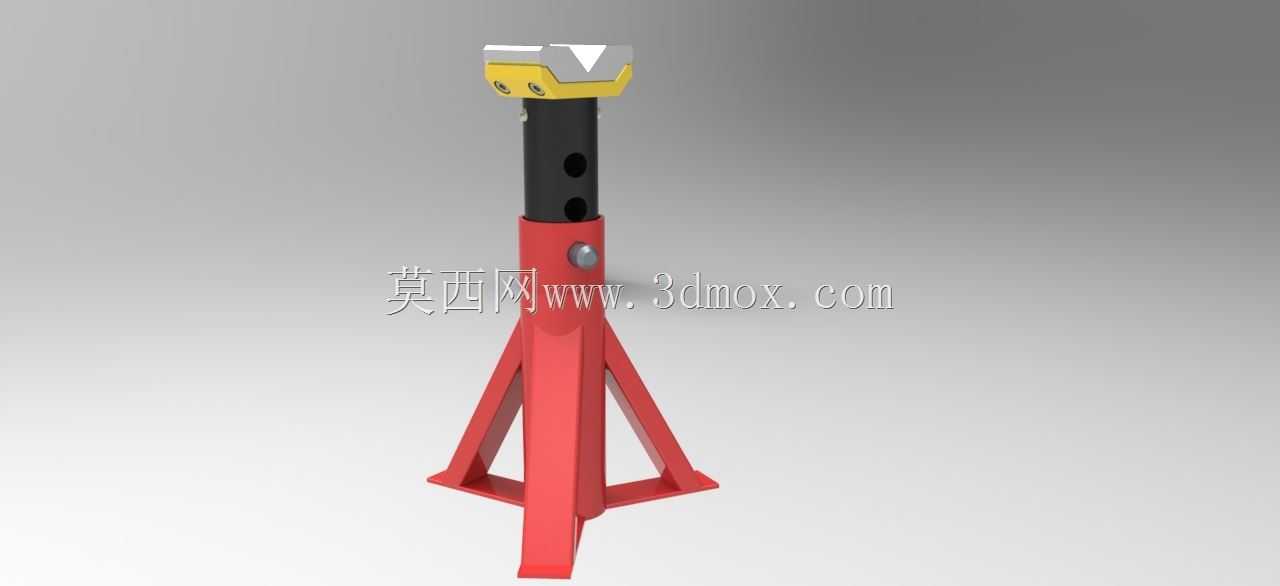

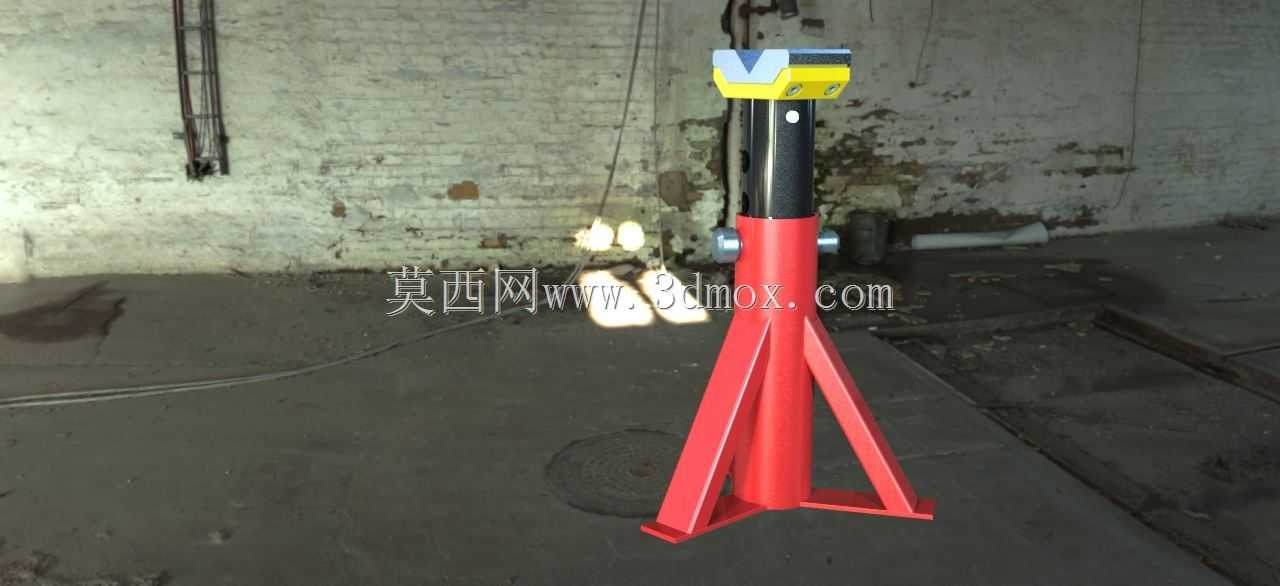

　　在商用车维保、小型乘用车辆底盘检修的作业场景里，这类三角结构的车轴支撑装置是工位上不可或缺的安全承载部件，区别于带液压顶升结构的举升设备，它的核心作用是在车辆被举升到位后，承担静态承重的锁止支撑功能，避免液压系统泄压、举升机构失效带来的作业风险。从结构设计逻辑来看，底部采用三腿辐射式的三角支撑布局，三个支腿沿中心立柱周向120度均匀分布，每个支腿都采用矩形截面的型钢焊接成型，支腿与中心立柱的连接位置设置了三角形加强筋板，筋板同时贴合立柱外壁与支腿上表面，满焊连接后可以将立柱承受的垂直载荷均匀分散到三个支腿上，避免局部应力集中导致的支腿变形。中心立柱采用双层套管结构，内层套管可以沿外层套管轴向滑动，以此调整整体支撑高度，

　　适配不同底盘高度的车型，套管侧壁开设等间距的定位销孔，调整到对应高度后插入圆柱定位销即可完成高度锁止，定位销采用带防脱挡圈的结构，避免作业过程中销子受震动脱出。顶部的支撑头采用V型开口结构，开口的夹角经过反复校核，刚好可以贴合圆形车轴的外圆柱面，支撑头表面做了防滑压花处理，增大与车轴金属表面的摩擦力，防止支撑过程中车轴侧向滑移，支撑头与内层立柱顶端采用焊接固定，连接处做了圆弧过渡，减少应力集中。从安装边界来看，三个支腿的底端处于同一水平面上，展开后支腿最外端的外接圆直径控制在合理范围，不会占用过多工位地面空间，同时能保证支撑时的抗倾覆力矩满足额定承重要求，即使车辆受外力产生小幅晃动，支撑结构也不会发生侧翻。

　　这类支撑装置的所有承力部件都采用焊接连接，没有多余的活动铰接点，结构可靠性更高，日常使用中不需要复杂的维护，只需要定期检查焊缝是否开裂、定位销是否磨损即可。在实际作业时，需要先通过举升设备将车辆抬升到指定作业高度，再将该支撑装置放置在车轴下方的对应位置，调整内层套管高度让顶部V型支撑头完全贴合车轴下表面，插入定位销锁止高度，确认三个支腿都完全贴合地面、没有虚接后，才能松开举升设备让支撑装置承担载荷，作业过程中禁止在支撑装置未垫实的情况下钻入车底。设计这类支撑结构时，需要优先核算中心立柱的压杆稳定性，根据额定承重计算套管的壁厚、截面尺寸，避免立柱受压发生失稳弯曲，同时要校核支腿的抗弯强度，保证在最大偏载工况下支腿的变形量在允许范围内，

　　顶部V型块的开口尺寸要覆盖常见车型的车轴直径范围，避免出现支撑头卡不住车轴的情况。支腿底端可以加装橡胶防滑垫，既可以增大与地面的摩擦力，也能避免支腿刮伤车间的环氧地坪，定位销的直径要与销孔做间隙配合，保证插拔顺畅的同时不会有过大的旷量，防止支撑时产生晃动。不同于液压千斤顶需要持续保持油压，这类纯机械结构的支撑装置不存在密封件老化、油压泄漏的问题，长期放置在承重位置也不会出现缓慢下沉的情况，是汽修工位上重要的安全冗余部件，通常会和液压举升设备搭配使用，形成双重承载保障。
