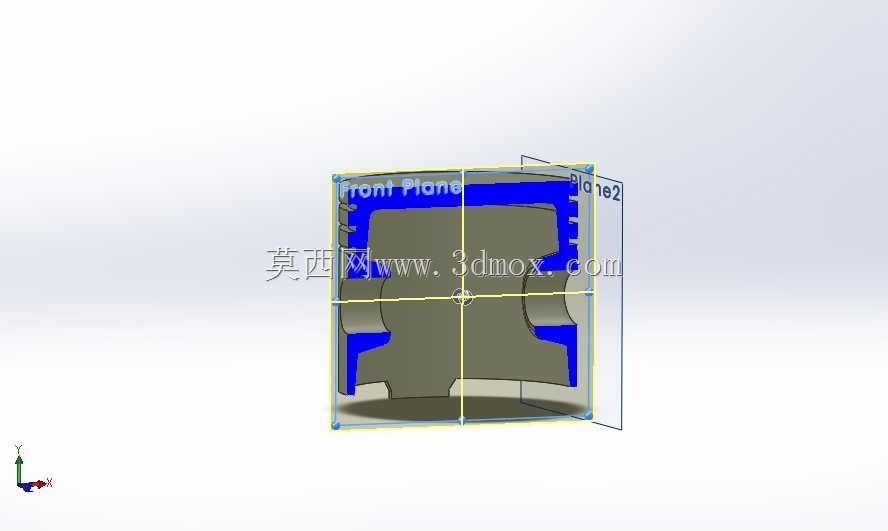

发动机活塞剖面结构三维设计模型

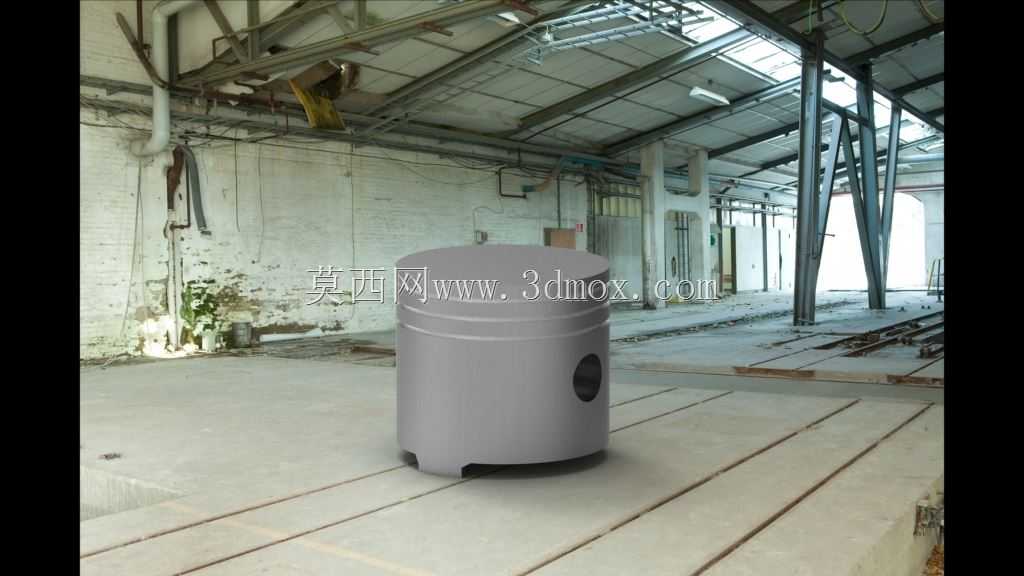

　　在往复式动力设备的核心做功单元里，活塞是直接承接燃烧压力、完成能量转换的关键承载构件，这套剖面结构的活塞模型，完整还原了实体零件的内部腔体、环槽布局与裙部轮廓，能直接用于动力系统的装配干涉校验、运动仿真验证，也可作为相关零部件设计的参考基准。从实际工况适配来看，这类活塞主要应用在小排量内燃发动机、微型往复式动力装置中，工作时需要在气缸套内做高频往复直线运动，顶部直接接触高温高压燃气，将燃气爆发产生的推力通过活塞销传递给连杆，最终带动曲轴旋转输出扭矩，整个工作过程中活塞需要同时承受交变热负荷、机械冲击载荷，还要保证和气缸壁之间的密封性能，避免燃气下窜、机油上烧的问题。

　　设计过程中首先要匹配对应气缸的内径边界，活塞的裙部尺寸需要考虑热膨胀量预留合理配合间隙，冷态下裙部的椭圆轮廓设计是为了抵消工作时受热变形、侧压力带来的形状畸变，保证热态下活塞和缸套的接触均匀，避免出现拉缸、偏磨的故障。模型里清晰呈现的几道环槽，分别对应气环和油环的安装位置，气环的作用是密封活塞和缸壁之间的间隙，阻止燃烧室的高压气体窜入曲轴箱，同时将活塞顶部吸收的热量传导给缸壁带走；油环则负责刮除缸壁上多余的润滑油，避免机油进入燃烧室燃烧，同时在缸壁上铺涂均匀的油膜，减少活塞裙部和缸壁的摩擦磨损。

　　活塞内部的销座结构是连接活塞销的承载部位，设计时需要做加强筋过渡来分散活塞销传递的集中载荷，避免应力集中导致销座开裂，销孔的同轴度、圆柱度公差要求极高，要保证活塞销在工作过程中能灵活转动，同时不会出现过大的配合间隙产生敲击异响。顶部的燃烧室轮廓造型直接影响发动机的燃烧效率，不同的凹坑形状、深度尺寸会改变缸内混合气的涡流运动方向，匹配对应的喷油角度、点火正时才能实现最优的燃烧效果，减少排放污染物的生成。

　　从安装边界来看，活塞装入气缸时需要和连杆组件、活塞销、卡簧配合，销座两端的卡簧槽是用来限制活塞销的轴向窜动，避免活塞销窜出刮伤缸壁；活塞环装入环槽时要注意各道环的开口错开角度，避免开口对齐导致密封失效。模型采用剖面展示的形式，能让设计人员直观看到内部壁厚的分布情况，壁厚设计需要兼顾结构强度和轻量化要求，过厚会增大活塞往复运动的惯性力，提升发动机的振动噪声，过薄则会导致结构强度不足，在高负荷工况下出现变形、开裂的问题。

　　在实际的三维建模过程中，这类活塞的特征构建通常先绘制纵向剖面草图，通过旋转特征生成主体轮廓，再依次切除环槽、销孔、卡簧槽等结构，裙部的椭圆型线需要通过方程式驱动曲线或者多截面放样来实现，保证轮廓度符合设计要求。完成基础建模后还需要做运动仿真验证，检查活塞在上下止点位置和气缸盖、曲轴平衡块的间隙是否足够，往复运动过程中会不会和其他组件发生干涉，同时结合有限元分析校核热负荷、机械载荷下的应力分布，对应力集中的区域做圆角过渡优化，提升零件的疲劳寿命。对于电机驱动的往复式机构来说，同结构的活塞也可作为压缩缸的做功元件，完成气体的压缩输送过程，此时活塞的密封结构需要根据压缩介质的特性做对应调整，比如采用耐腐蚀的环组材料、优化裙部的导向长度，保证长行程往复运动的稳定性。
